BBDS1

Sondeur black box NavNet & TIMEZERO & WASSP Ref : IMD03217001

Module sondeur numérique avec analyseur de fonds 50/200kHz - 600W/1kW. Détermine la nature du fond (rocher, vase, sable, etc.) ? Câble réseau 5m / Adaptateur MB1100 en option pour sondes FURUNO p19 ? Câble alim 3,5m + câble réseau 5m. Pour TZT

PRIX : 1 207,80 € TTC (22%)


Descriptif

La discrimination de fond sur le BBDS1

La fonction analyse du fond est disponible sous deux présentations : “Mode Standard” et “Mode Probable”.

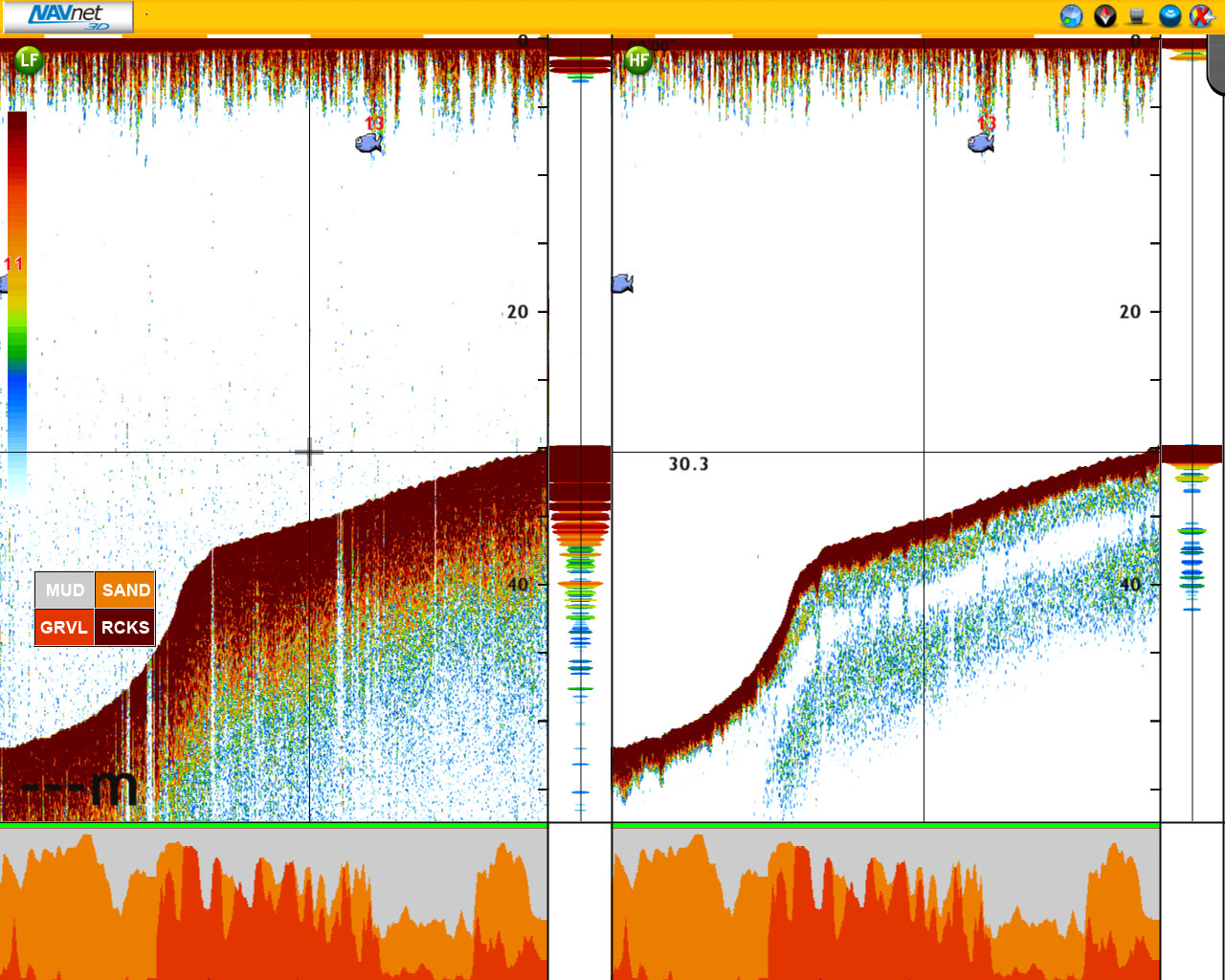

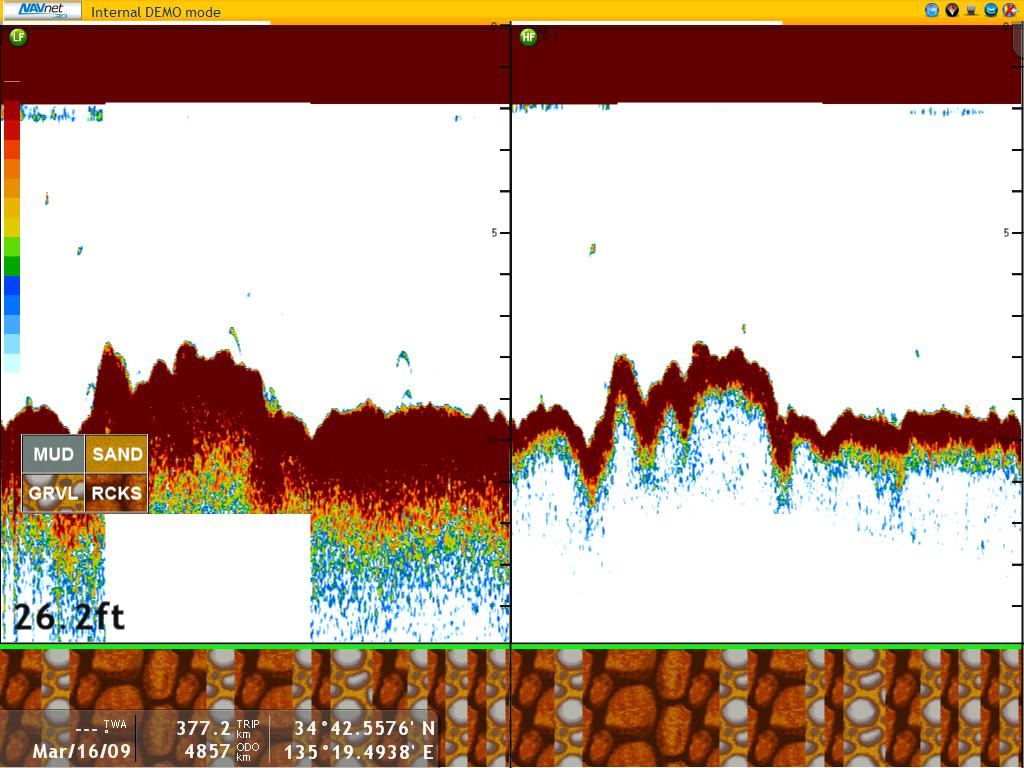

Le mode Standard propose deux affichages :

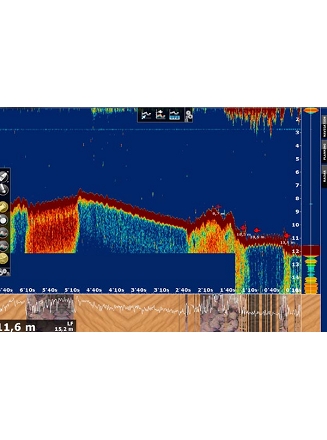

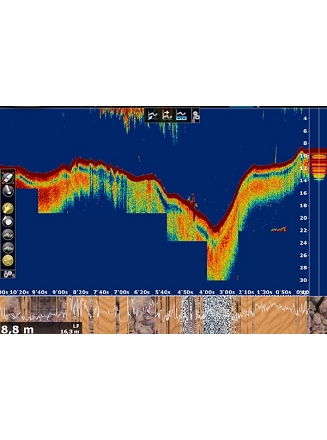

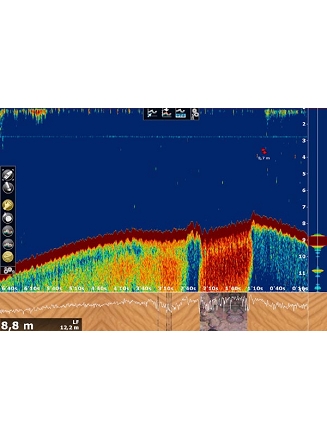

- Affichage sur un bandeau graphique de la nature du fond la plus probable : Vase, Sable, Gravier ou Fonds Durs
- Affichage sur un bandeau 4 couleurs.
Le Mode Probabilité à pour fonction de donner un indice de fiabilité de la détection


Plus produit

Les fonds marins sont composés de fonds très différents qu'il est souvent impossible de voir. Pourtant, nous aimerions en connaître la nature pour nous positionner sur le meilleur spot de pêche poissonneux ou savoir où lâcher l'ancre sur un fond approprié.

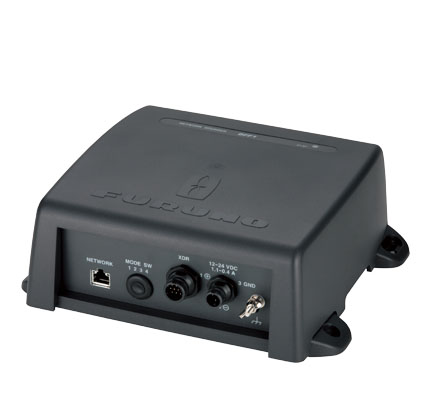

Le BBDS1 est un module sondeur type Black Box, c'est à dire sans écran. Il se raccorde via le réseau Ethernet du bord aux indicateurs compatibles. A ce jour, les indicateurs NavNet TZT et TZT2 permettent d'afficher la nature du fond.

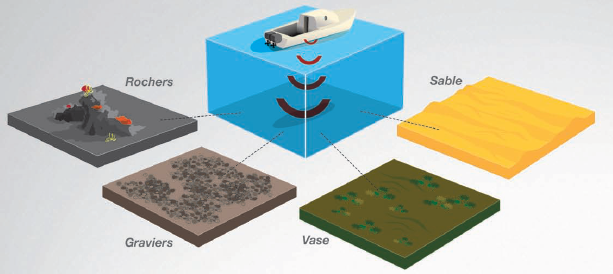

Le BBDS1 aide à connaître la nature du fond en discriminant 4 types de fonds différents: Vase, Sable, Gravier et Fonds durs (Roche)


Caractéristiques

Le BBDS1 est un module sondeur Black Box. Il se raccorde via le réseau Ethernet à la NavnetTZT, TZT2 et à Maxsea TIMEZERO (Module sondeur en Option). Il permet d'afficher la nature du fond grâce à la Technologie Professionnelle de FURUNO.


Contenu

1 X Module Sondeur
1 X Câble réseau, 5m
1 X Câble d'alimentation, 3,5m
2 X Fusibles
1 X Kit de visserie
1 X Manuel d'utilisation
1 X Guide d'utilisation simplifié plastifié (Multilingue)

Caractéristiques techniques

Alimentation : 12/24 V
Etanchéité : 22 IP
Ethernet : 1
Fonction : Bottom Discrimination (BD)
Fréquence : 50/200 kHz
Puissance : 600/1k W
Support : Fixed Mount
Type : Network sounder
Univers : Fishing


Pièces et accessoires

00001521200 "520-5MSD : Sonde 600 Watts / 50/200 kHz / Angle 46/10 / Bronze traversante / Câble 8M 10 broches. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F" 524,60 € TTC (22%)
B260 " Sonde Traversante sabot 1kW Bronze 50/200 kHz 2 fonctions (Avec duplexeur) Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " NC
B744VL " Sonde 600W Traversante Bronze 50/200kHz 3 Fonctions. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " NC
P66 DST " Sonde 600W Tableau Arrière Plastique 50/200kHz 3 Fonctions. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " NC
B45 " Sonde 600W traversante 50/200 kHz Bronze 2 fonctions - Sabot en option. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " NC
00116790010 MOD-Z072-100+ Câble réseau RJ45 <-> RJ45 4 paires - 10m 151,72 € TTC (22%)
00001348600 PR-62 AC220V ALIMENTATION AC/DC 220VAC -->24VCC 750,30 € TTC (22%)
00001517000 Sonde 50-200-1T/ 50/200kHz/1kW/10m Plastique - Remplacé par 00003835000 1 355,81 € TTC (22%)
50/200-12M Sonde 50-200-12M/50/200kHz/1kW/12m Bronze 1 355,81 € TTC (22%)
00001520400 "520-5PSD : Sonde plastique 600 Watts / 50/200 kHz / Angle 46/10 / Bronze traversante / Câble 8M 10 broches. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F." 225,70 € TTC (22%)
00116789010 MOD-Z072-050+ Câble réseau RJ45 <-> RJ45 4 paires - 5m 89,06 € TTC (22%)
00002689300 T-04MSB CAPTEUR TEMPERATURE BRONZE 479,46 € TTC (22%)
00002689400 T-04MTB CAPTEUR TEMPERATURE INOX 161,04 € TTC (22%)
00002722600 MB-1100 Adaptateur d'impédance pour sonde 1kW FURUNO, livré avec cordon 10 broches 451,40 € TTC (22%)
525-5PWD 525-5PWD SONDE PLASTICA DA POPPA - Remplacé par 00003827700 NC
00004002700 T-03MSB CAPTEUR TEMPERATURE BRONZE 1 420,37 € TTC (22%)
00116788010 MOD-Z072-020+ Câble réseau RJ45 <-> RJ45 4 paires - 2m 83,94 € TTC (22%)
ST-02PSB ST-02PSB Capteur vitesse/température traversante FURUNO - Plastique - câble 8m - connecteur 6 broches Femelles 229,36 € TTC (22%)
ST-02MSB "Capteur de vitesse et de température traversante en bronze dans un boîtier Airmar B17. Connecteur 6 broches / Câble de 9 mètres." 352,58 € TTC (22%)
P319DT " P319DT : Sonde 600W Traversante Plastique 50/200kHz, bi-fonction P & T. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " NC
B60-12 " Sonde 600W traversante bronze 50/200 kHz tilt12°. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " NC
B60-20 " Sonde 600W traversante bronze 50/200 kHz tilt 20° (B60). Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " NC
SS60-0 " Sonde 600W traversante inox 50/200 kHz tilt 0° (SS60). Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " NC
SS60-12 " Sonde 600W traversante inox 50/200 kHz tilt 12° (SS60). Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F. " NC
B744V " B744V : Sonde 600W Traversante Bronze 50/200kHz 3 fonctions. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F. " NC
P79 D Sonde 600W Intérieure inclinable à coller, Plastique, 50/200kHz, Profondeur NC
P66D " P66D : Sonde 600W Tableau Arrière Plastique 50/200kHz Profondeur. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV628 FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " - Remplacé par AI-31-470-4-01 NC
B164 12 Sonde Traversante 1000W bronze 50/200 kHz lentille 12° (B164) NC
B164 20 Sonde Traversante 1000W bronze 50/200 kHz lentille 20° (B164) NC
SS164-20 Sonde 1000W - 50/200kHz - Traversante - Inox avec entretoise plastique - 2 Fonctions : profondeur & température - Calage de la céramique de 20°- Angle d'installation toléré : 8 à 15° - Angle de faisceaux : 45°/ 12° NC
M260 " Sonde interieur 1000W avec caisson 50/200 kHz. Compatible AF/BD/ (RB) : avec GP1871F GP1971F FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZT19F " NC
TM260 "SONDE 1kW - 50/200kHz - Tableau Arrière - 2 Fonctions : P/T / Calage de la céramique de 0° - Angle de faisceaux 19° x 6° - Câble 10m - 10 B - XID Compatible AF/BD/ (RB) : GP1871F GP1971F FCV588 BBDS1 TZTL12F TZTL15F TZT2BB TZT9F TZT12F TZT16F TZ19F" NC
AI-33-046-01 Insert de remplacement pour sonde B744V - livré avec câble. NC
AI-33-479-01 Support plastique pour P66. NC
AI-33-476-06 Sabot profilé 0° pour capteur B744V & B744VL. NC
AI-33-203-04 Câble d'extension DST 9m pour sondes Airmar 10 broches 195,20 € TTC (22%)
AI-33-509-05 Sabot profilé à couper selon angle d'installation pour sonde B45 DT. NC
00001178400 " 525STID-PWD (Airmar P66DST) : Sonde 600W Tableau Arrière Plastique 50/200kHz Profondeur, vitesse et température Compatible AF/BD/ (RB) : avec GP1871F_GP1971F_FCV628_FCV588_BBDS1_TZTL12F_TZTL15F_TZT2BB_TZT9F_TZT12F_TZT16F_TZT19F " 411,31 € TTC (22%)
AI-33-113 Roue à aubes 4 pales pour / B744V - Montage traversant NC
00003827700 525-5PWD TRANSDUCER 190,45 € TTC (22%)
00001348400 PR-62 (CHINA) AC100V ALIMENTATION AC/DC 991,43 € TTC (22%)
00002301900 " 525T-PWD (Airmar P66D) : Sonde 600W Tableau Arrière Plastique 50/200kHz Profondeur et température Compatible AF/BD/ (RB) : avec GP1871F_GP1971F_FCV628_FCV588_BBDS1_TZTL12F_TZTL15F_TZT2BB_TZT9F_TZT12F_TZT16F_TZT19F " 213,06 € TTC (22%)
00002302000 " 525T-BSD (Airmar B45) : Sonde 600W traversante 50/200 kHz Bronze - Sabot en option Compatible AF/BD/ (RB) : avec GP1871F_GP1971F_FCV628_FCV588_BBDS1_TZTL12F_TZTL15F_TZT2BB_TZT9F_TZT12F_TZT16F_TZT19F " 384,69 € TTC (22%)
00002302100 " 526TID-HDD (Airmar B260) : Sonde Traversante sabot 1kW Bronze 50/200 kHz 2 fonctions (Avec duplexeur) Compatible AF/BD/ (RB) : avec GP1871F_GP1971F_FCV588_BBDS1_TZTL12F_TZTL15F_TZT2BB_TZT9F_TZT12F_TZT16F_TZT19F " 2 328,15 € TTC (22%)
50/200-1T (RUBBER) Sonde 50-200-1T/ 50/200kHz/1kW/10m Plastique 1 232,20 € TTC (22%)
00004002600 T-02MTB TEMPERATURE SENSOR - Remplacé par 00002689400 833,26 € TTC (22%)
00004004000 T-02MSB CAPTEUR DE TEMPERATURE - Remplacé par 00002689300 1 101,60 € TTC (22%)
00004135300 MB-1100 MATCHING BOX - Remplacé par 00002722600 514,08 € TTC (22%)
00014696601 525-5PWD TRANSDUCER 02S3115-3 - Remplacé par 00003827700 180,78 € TTC (22%)
00001178300 " 525STID-MSD (Airmar B744) : Sonde 600W Traversante Bronze 50/200kHz Compatible AF/BD/ (RB) : avec GP1871F_GP1971F_FCV628_FCV588_BBDS1_TZTL12F_TZTL15F_TZT2BB_TZT9F_TZT12F_TZT16F_TZT19F " 796,54 € TTC (22%)
AI-33-473-01 Roue à aubes 4 pales sonde température/vitesse P39 NC
AI-20-073 Support ventouse pour sonde température/vitesse P66DST NC
AI-33-073-02 Cordon adaptateur sondeur 10 broches sur sondes existantes NC
AI-33-391-01 Sabot profilé à couper selon angle d'installation pour sonde B260 DT. 318,42 € TTC (22%)
AI-33-523-02 Sabot profilé à couper selon angle d'installation pour sonde B258 DT. - Remplacé par AI-33-523-01 NC
AI-33-539-02 Kit d'installation pour M260. NC
AI-33-204-01 Cordon adaptateur 1m pour raccordement nouveau sondeur 10 plots Femelles (10PF) sur ancienne sonde 8 plots Males (8PM) NC
00001703800 BBDS1-E MODULE SONDEUR DISCRIMINATION NC
00104720000 02P6354 CON PLATINE CON DFF1 174,31 € TTC (22%)
00016495210 MJ-A3SPF0028-035C CABLE ALIMENTATION EQUIPE 3PF PLASTIV 3A 3,5M 104,92 € TTC (22%)
00013798601 ST-02MSB CAPTEUR TEMP.& VITESSE PLASTIC - Remplacé par 00116415010 432,03 € TTC (22%)
