DS85

Loch dopplers et courantomètres ADCP Ref : IMD0338000A

LOCH DOPPLER SIMPLE AXE/DS820 à 2 faisceaux 2MHz Homologué IMO *SANS TANK NI SONDE

PRIX : NC

Descriptif

Le DS-85 est un SDME (Speed and Distance Measuring Equipment, instrument de mesure de la vitesse et de la distance parcourue) de type homologué MED, qui utilise l'effet Doppler pour un calcul très précis de la vitesse et de la distance parcourue du bateau.
Contrairement aux Speed Log électromagnétiques, il sera moins sensible aux effets de cavitation, et en comparaison d'équipement utilisant une roue à aube, le DS-85 ne nécessite pas de capteur qui dépasse à travers la coque du navire, réduisant considérablement l'entretien ordinaire.
La sonde DS-8530 est vendue séparément.

MEILLEURE STABILITE

Avec le nouveau transducteur et le nouvel algorithme de calcul, l'impact de cavitation est réduit, permettant des informations de vitesse de navire très précises et stables.

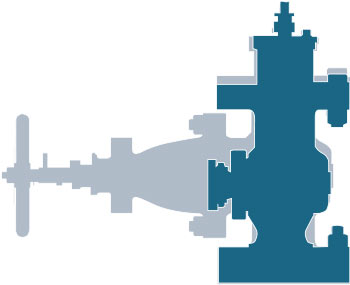

BALL VALVE COMPACT

La nouvelle BALL VALVE DS-854 (optionnelle) compacte est 30 % plus légère que la vanne traditionnelle. Lors du remplacement du modèle précédent (DS-80), la même pièce de coque ou  Gate Valve peut être utilisé, ce qui réduit le coût d'un retrofit.

EN RESUME

  • Nouveau transducteur fonctionnant à une fréquence de 2MHz, offrant une haute capacité de mesure de la vitesse même à bateau pratiquement à l’arrêt avec une haute précision

  • Moins sensible aux effets de cavitation il assure une donnée plus stable et fiable

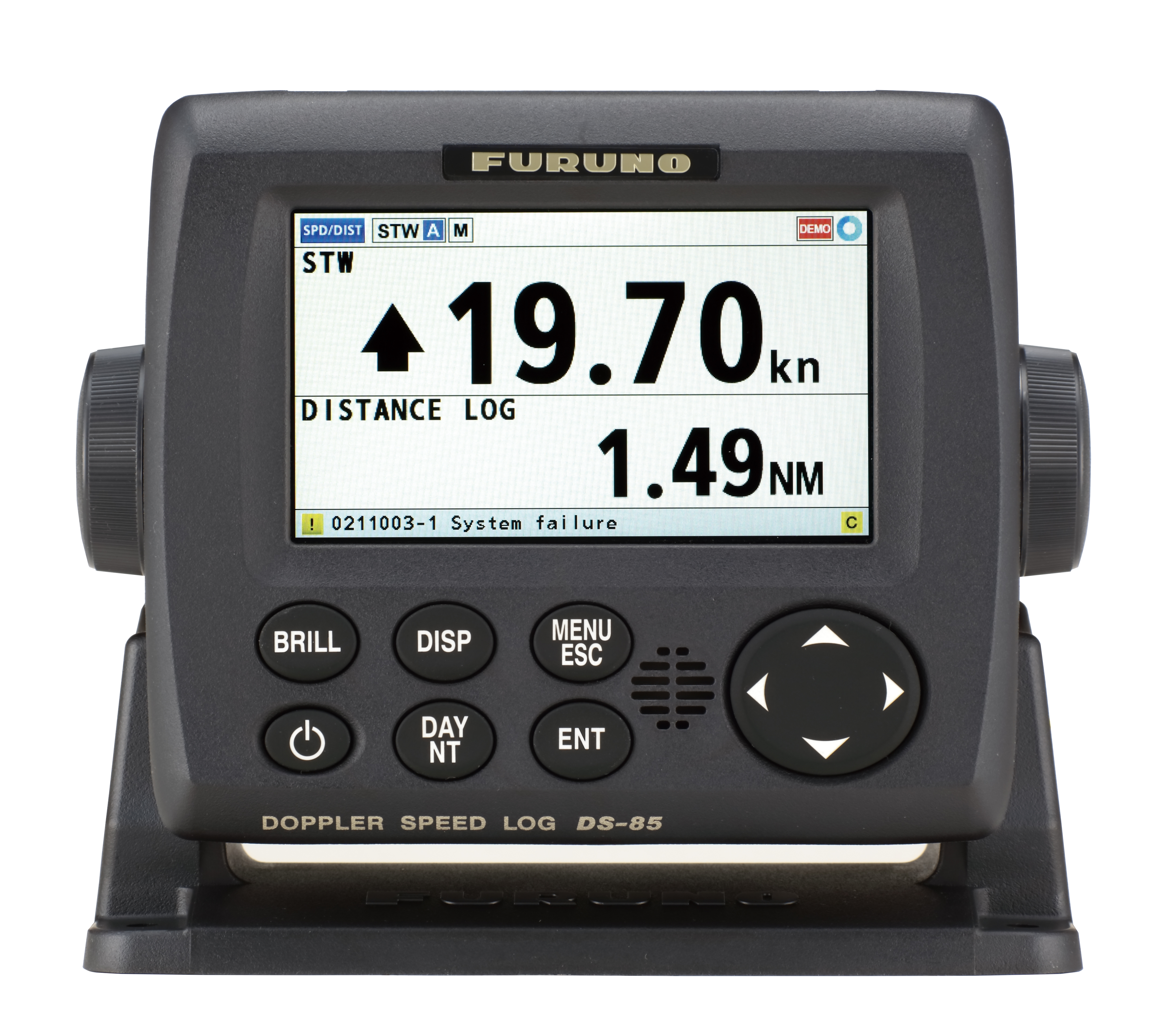

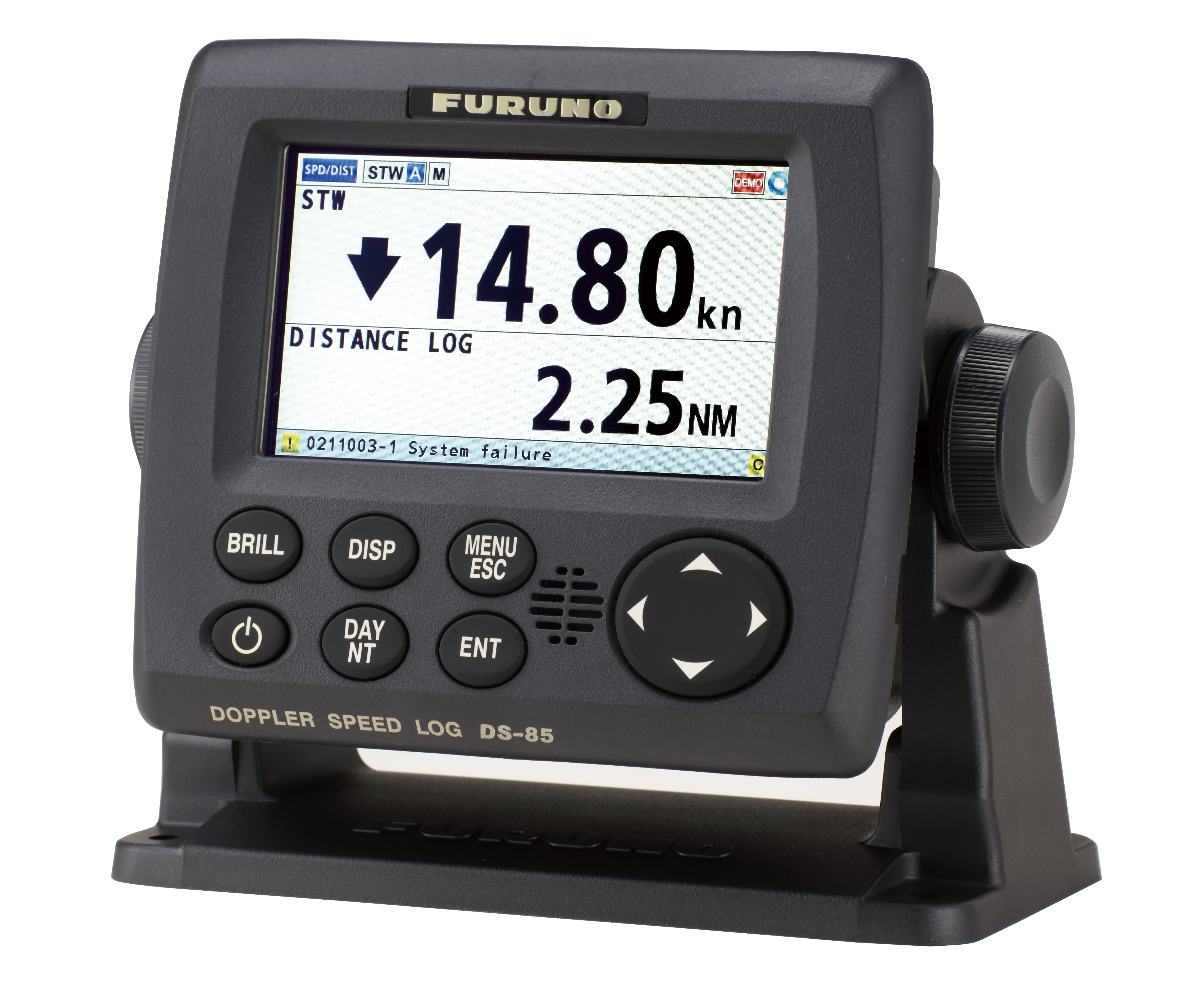

  • Écran 4.3" LCD couleur WQVGA (480 x 272)

  • Interface utilisateur simplifiée et intuitive

  • Interface LAN (conforme à IEC61162-450)

  • Sorties série IEC 61161-1/2-450 pour ARPA, AIS et autres équipements embarqués

  • Conforme aux dernières normes OMI et IEC

  • Compatibilité avec le transducteur DS-820 (pour DS-80)* - cette compatibilité permettra de remplacer l’ancien Speed Log DS80 tout en gardant la sonde et le carénage actuel

    *dans ce cas la fréquence de travail sera 1mhz


  • Nouvelle gate-valve DS-854 (en option) compacte et légère pour une pour une installation facile – elle ne pèse que 27kg

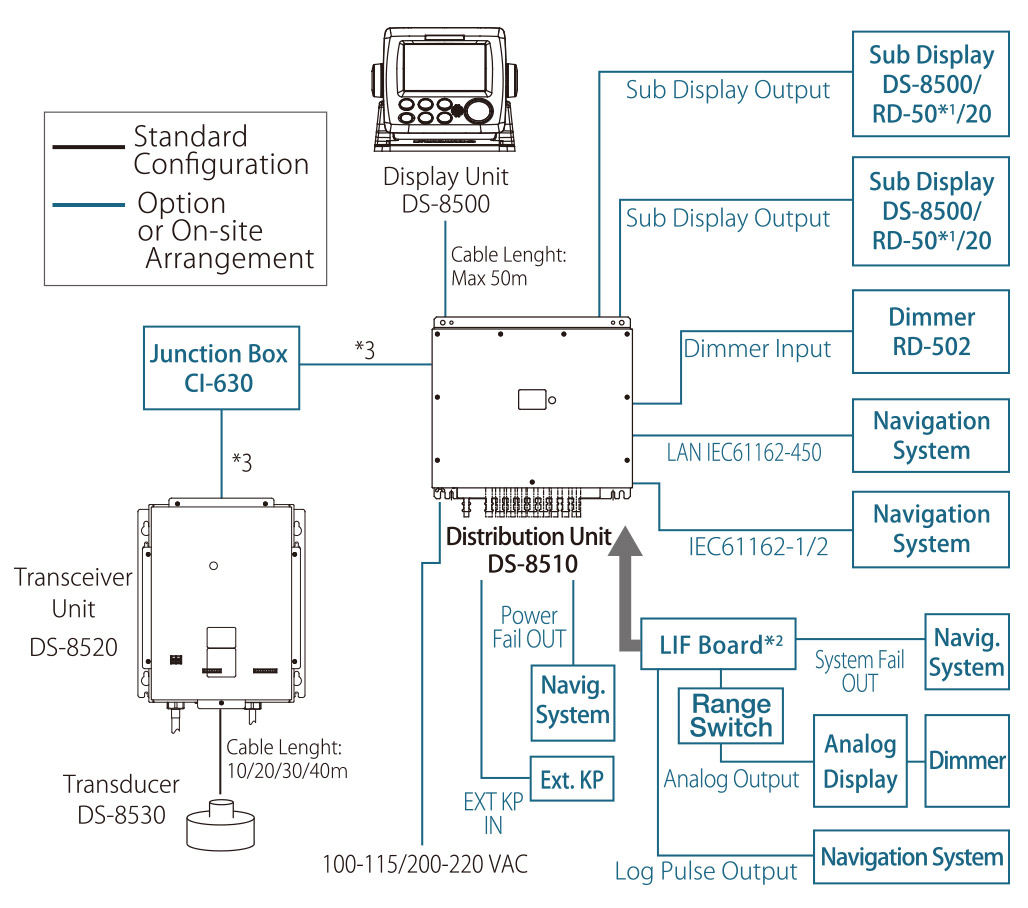

SCHÉMA D’INTERCONNEXION

SCHÉMA D’INTERCONNEXION

Notes:
*1  Distribution Unit DS-8510 peut prendre en charge l’alimentation d’un seul écran RD-50; en cas de connexion de deux RD-50 prévoir l’alimentation du navire.

*2  LIF board optionnel pour les sorties de signal analogiques.

*3  Longueur de câble extensible jusqu’à 400m entre Distribution Unit et Transceiver Unit; en cas de besoin d’installation, vous pouvez commander la Junction Box en option.


Plus produit

Grâce à sa nouvelle sonde DS-8530 qui travaille à une fréquence de 2MHz et à un faisceau de transmission étroit, le DS85 subira moins l'effet de cavitation (bulles d'air sous la coque), en garantissant une donnée plus stable et fiable.

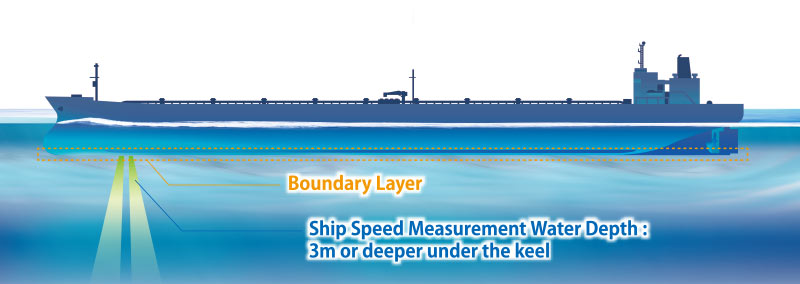

En outre, en mesurant la vitesse à travers l'eau (STW) loin de la coque du navire (- 3m),  le DS-85 effectuera un calcul de la vitesse de manière plus stable et précis par rapport à un speed log électromagnétique.


Caractéristiques

Les principales caractéristiques du DS-85 sont:

- Utilisation de l'effet Doppler pour un calcul précis de la vitesse

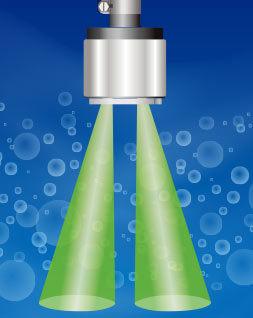

- Système à double faisceaux qui minimise l'erreur causée par le tangage

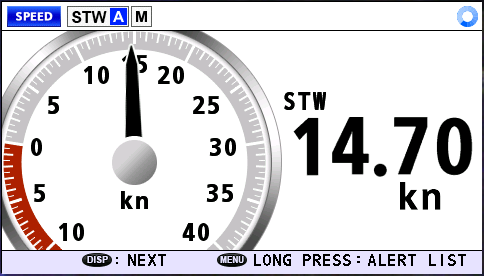

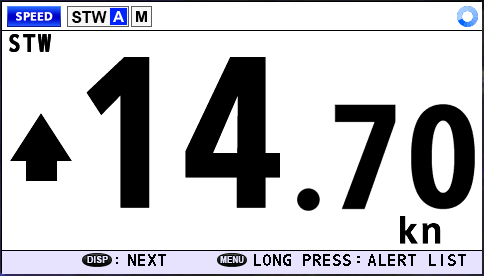

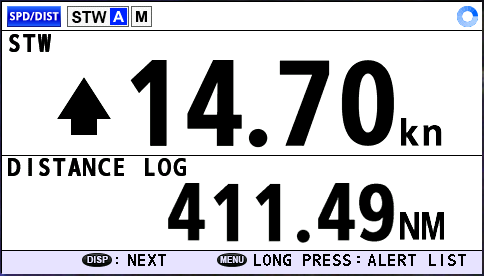

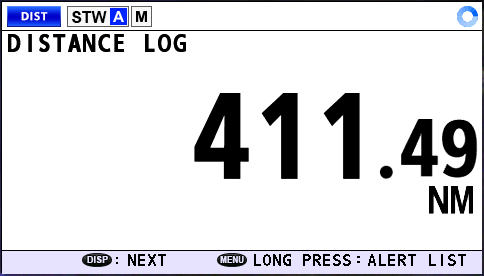

- Informations sur la vitesse et la distance parcourue disponibles sur le nouvel écran 4.3" LCD couleur avec interface utilisateur simplifiée et intuitive
- Lorsque le calcul de la vitesse est anormal, le DS-85 offre la possibilité d'afficher les données reçues par un appareil de navigation externe lorsqu'il est connecté
-Approuvé MED - Conforme aux dernières normes IMO e IEC:
   IMO A.824(19) / MSC.97(72)
   IMO A.694(17)
   IEC 60945: 2001
   IEC 62288
   IEC 61023/IEC 61162 (SDME)
   IEC 62923-1: 2018/ IEC 62923-2: 2018 (BAM - Bridge Alert Management entré en vigueur en Août 2021)


Contenu

1 x DISPLAY UNIT DS-8500
1 x DISTRIBUTOR UNIT DS-8510
1 x TRANSCEIVER UNIT DS-8520
1 x INSTALLATION MATERIALS
1 x SPARE PARTS


Pièces et accessoires

00003798800 BALL VALVE DS-854 POUR DS85 NC
00001926800 DS-786-NK-N-KA GATE VALVE HOMOLOGUE NK CARENAGE NC
00001926700 DS-784 CARENAGE POUR SONDE PER SPEED LOG DS-80_85 NC
00003415500 DS-781 CARENAGE POUR SONDE PROJECTION TYPE 2 549,80 € TTC (22%)
00001619800 RD-502 DIMMER (RD20/ RD50) NC
00003772100 SL-200-4 ANALOG INDICATOR NC
00001599710 FL-200S-1 ANALOG INDICATOR NC
00003772200 SL-200-5 ANALOG INDICATOR NC
00006939100 MF-22R-1 RANGE SELECTOR FLUSH MOUNT NC
00120805000 CP24-02900(10M) INSTALLATION MATERIALS NC
00120806000 CP24-02910(20M) INSTALLATION MATERIALS NC
00120807000 CP24-02920(30M) INSTALLATION MATERIALS NC
00124725000 OP24-35 NC
00142650000 OP05-139 WATER PROOF KIT 42,70 € TTC (22%)
00142651000 OP05-140 NC
00143688000 OP05-141 F_MOUNT CUSHION KIT NC
00150992000 CP66-02201 INSTALLATION MATERIALS FOR J-BOX NC
00156449000 OP65-3(65P6111) PCB(LIF) DS-85 OPTION NC
00157142000 OP65-4 SC LOCK DS-85 NC
00692733000 CP66-00703 INSTALLATION MATERIALS FOR J-BOX NC
00003414700 DS-F25 DIMMER 100V 65S100110 NC
00001599810 FL-200S-2 ANALOG INDICATOR NC
00001520600 TFB-5000(1) TRAVERSEE COQUE TRAVERSEE SIMPLE COQUE FER NC
00002029710 FL-200S-1W ANALOG INDICATOR NC
00001600010 SL-200-1 ANALOG INDICATOR NC
00001616410 SL-200-2 INDICATEUR ANALOGIQUE NC
00002914600 CI-630-CS JUNCTION BOX 1SET CI-60G NC
00002942500 SL-200-3 ANALOG INDICATOR NC
00001619700 RD-501 Commande déportée RD20/RD50 NC
00003414800 DS-FE25 DIMMER 200V 65S100110 NC
00003414900 DS-S25 DIMMER 100V 65S100110 NC
00003415000 DS-SE25 DIMMER 200V 65S100110 NC
00003736100 SONDE DS-8530 avec 20 Mètres de câble pour DS-85 NC
00003736200 SONDE DS-8530 avec 30 Mètres de câble pour DS-85 NC
00003736300 SONDE DS-8530 avec 40 Mètres de câble pour DS-85. NC
DS-8530 SONDE DS-8530 avec 10 Mètres de câble pour DS-85. 3 664,72 € TTC (22%)
00003736900 DS-8510 DISTRIBUTOR UNIT DISTRIBUTOR UNIT NC
00003734800 DS-8500 DISPLAY UNIT PER DS-85 DISPLAY UNIT CHINA NC
00003735400 DS-8520 TRANSCEIVER UNIT TRANSCEIVER UNIT NC
RD50 Répétiteur et organiseur de données 8??4 LCD NMEA0183 IMO NC
RD20 " Répétiteur et organiseur de données 5"" LED NMEA0183 " NC
00160046000 65P6121(LF) TRX PRINTED CIRCUIT BOARD 991,43 € TTC (22%)
00160045000 65P6120(LF) MAIN PRINTED CIRCUIT BOARD 1 067,70 € TTC (22%)
00160035000 65P6110(LF) DST PRINTED CIRCUIT BOARD 2 375,36 € TTC (22%)
00160027000 20P8200G(LF) MAIN PRINTED CIRCUIT BOARD CHINA DS-8500 824,78 € TTC (22%)
00160024000 DS-8500 CVR/LCD/PCB FRONT COVER & MAIN PCB CHINA 1 242,83 € TTC (22%)
00144336000 FA-1702 REAR COVER ASSEMBLY CHINA 101,42 € TTC (22%)
00144330000 FA-1702 C-IF ASSEMBLY CHINA 790,89 € TTC (22%)
00130704000 12P1003(LF) FIL PRINTED CIRCUIT BOARD 618,59 € TTC (22%)
