CH600

Sonar

12.1" COLOR LCD DISPLAY OR BLACK BOX SEARCHLIGHT SONAR (Doppia Frequenze 60/153 o 85/215 kHz)

Frequenza

Descrizione

VELOCITA DI ROTAZIONE

La velocità di rotazione del sensore è aumentata di quasi il doppio rispetto a quella delle precedenti versioni. Questa caratteristica del CH-500/600 aiuta alla ricerca dei pesci in navigazione a velocità sostenuta o ad inseguire dei bersagli che si muovono a velocità elevata.

MOTION SENSOR INTEGRATO

Il motion sensor (stabilizzatore) è integrato come standard all’interno del trasduttore ed è utile per compensare i movimenti di Rollio e Beccheggio per una immagine del fondale più stabile.

REGOLAZIONE GUADAGNO

FULL CIRCLE A-SCOPE

Nuova modalità sviluppata per ottimizzare la ricerca di un singolo target e meglio discrimanrlo in caso di presenza di un banco

ALTA DEFINIZIONE

Grazie alla risoluzione di 1024 x 768 (XGA) sono previsti 3,4 volte di pixel in più rispetto al precedente modello. Con un display esterno più grande quale un 19” l’immagine sarà ancora più definita e chiara. Questa alta definizione risulta molto utile quando si vogliono identificare pesci come tonni o per vedere pesci vicini al fondale


Vantaggi del prodotto

  • Rotazione alta velocita
  • Motion sensor integrato
  • Modalita Full-circle A-Scope
  • Quick Gain Control
  • Resoluzione piu alta
  • 12 lingue disponibili


Caratteristiche

I Sonar Searchlight CH-500/600 sono disponibili in configurazione con monitor da 12 pollici oppure nella versione black box. Le prestazioni di questa nuova generazione sono stata notevolmente migliorate grazie all'aumento la velocità di rotazione del fascio del trasduttore e incrementando la sensibilità e la definizione. Sono state incluse inoltre nuove funzioni utili per la ricerca del singolo pesce. L'utilizzo dell'apparato è molto semplice ed intuitivo grazie a tasti e manopole dedicati ad ogni specifica funzione. Un altra importante miglioria che è stata inserita è il motion sensor integrato all'interno del trasduttore. Il motion sensor è utile per mantenere il fascio del sonar stabile e quindi una immagine chiara anche in caso di mare mosso
La velocità di rotazione del sensore del sonar è stata aumentata quasi del doppio rispetto alle precedenti versioni. Questa caratteristica aiuta alla ricerca di pesci in navigazione a velocià più sostenuta e a cercare ed inseguire pesci veloci.

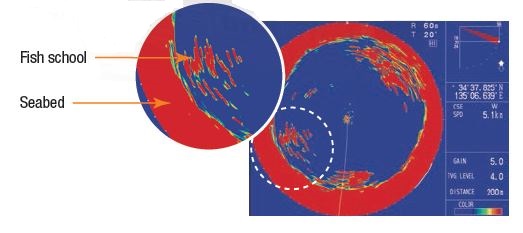

La sensibilità dei sonar modelli CH-500/600 è piu alta rispetto ai precedenti modelli grazie ad potenza in uscita superiore pari a 1.5 kW e ad una migliore elaborazione del segnale.
La risoluzione della versione black box di CH-500/600 è 1024 x 768 (XGA), sono previsti quindi 3,4 volte di pixel in più rispetto precedeniti modelli. Con un display esterno più grande come ad esempio 19 pollici l'immagine sarà ancora più definita e chiara.
Su CH-600 è disponibile modalità Full circle A-Scope sviluppata per ottimizzare la ricerca di un singolo target.


Contenuto

1 x Unita Display MU-121C o tipo Black Box
1 x Tastiera CH-602
1 x Unita Trasmissione CH-503
1 x Unita Hull CH-504 (400 mm viaggio trasduttore) o CH-505 (250 mm viaggio)
1 x Materiali Installazione e Ricambi

Caratteristiche tecniche

Frequenza : 60/153 kHz or 85/215 kHz
HDMI OUTPUT : 1
Risoluzione : 1024 x 768 Pixels
Alimentazione : 12/24 V


Videos


Parti e accessori

00112263010 MJ-A10SPF0002-050+ MJ-A10SPF0002-050+ NC
00142815000 RETRACTION TANK SHJ-0001-2*1.8M*ROHS 2 470,50 € IVA inclusa
00147145000 HDMI-TO-DVI-A-L5.3M CABLE POUR ECRAN DEPORTE NC
00150703000 FRU-NMEA-PFF-020 CABLE ASSEMBLY NC
00110577010 CABLE ASSEMBLY M12-05BM+05BF-0 19S1162 - Sostituito da 00153308000 75,64 € IVA inclusa
00153308000 FRU-NMEA-PMMFF-060 CABLE ASSEMBLY NC
00110576010 M12-05BM+05BF-020 M12-05BM+05BF-020 - Sostituito da 00153307000 57,34 € IVA inclusa
00153307000 FRU-NMEA-PMMFF-020 CABLE ASSEMBLY NC
00110578010 M12-05BFFM-010 M12-05BFFM-010 NC
00110575010 CABLE ASSEMBLY M12-05BM+05BF-010 NC
00110580010 M12-05BFFM-060 M12-05BFFM-060 - Sostituito da 00150704000 69,54 € IVA inclusa
00150704000 FRU-NMEA-PFF-060 CABLE ASSEMBLY NC
00147144000 HDMI-TO-DVI-A-L10.3M CBL FOR EXTERNAL MONITOR NC
00124053000 LAN CABLE (4 PAIR) FR-FTPC-CY *30M* NC
00124054000 LAN CABLE (4 PAIR) FR-FTPC-CY *50M* NC
00147154000 MJ-A10SPF0022-050+ CBL B/W TRX AND CTRL NC
00655627000 S06-9-5 SPEAKER EXTENSION CABLE NC
00124052000 LAN CABLE (4 PAIR) FR-FTPC-CY *20M* 268,40 € IVA inclusa
00147158000 FRU-WH-B-10M CBL FOR EXTERNAL(KP) NC
00147157000 FRU-WH-B-05M CBL FOR EXTERNAL(KP) NC
00147156000 FRU-NMEA-PMM-01 CABLE ASSEMBLY NC
00147149000 FRU-HDMI-5M-AS CABLE ASSEMBLY NC
00147150000 FRU-HDMI-10M-AS CABLE ASSEMBLY NC
00147148000 FRU-CCCAF18-10M-B CABLE ASSENBLY NC
00147147000 FRU-CCCAF18-05M-B CABLE ASSENBLY NC
00124055000 LAN CABLE (4 PAIR) FR-FTPC-CY *100M* NC
00110579010 M12-05BFFM-020 M12-05BFFM-020 - Sostituito da 00150703000 NC
00153306000 FRU-NMEA-PMMFF-010 CABLE ASSEMBLY NC
00124412000 CABLE ASSEMBLY MJ-A6SPF0011-200C NC
00015969110 MJ-A6SPF0011-100C MJ-A6SPF0011-100C NC
CH-256-E REMOTE CONTROLLER CH-256-E W/HANGER NC
00134329000 CA-151S-ASSY LOUDSPEAKER NC
00115979010 06-021-4502 FAIRING NC
00135228000 06-021-4024-0 ROHS RETRACTION TANK(STRAIGHT) NC
00145810000 FP06-01601 TABLETOP MOUNT KIT(CTRL) NC
00142826000 06-007-1573-0 ROHS RETRACTION TANK FRP 1,8MT 2 671,80 € IVA inclusa
00142812000 06-007-1570-2 ROHS RETRACTION TANK NC
00147155000 MJ-A10SPF0022-100+ CBL B/W TRX AND CTRL NC
00015969010 MJ-A6SPF0011-050C MJ-A6SPF0011-050C NC
00124127000 06-007-1571-2 ROHS RETRACTION TANK NC
00015405310 MJ-A6SPF0012-050C MJ-A6SPF0012-050C NC
00003043900 RU-1746B2 RU-1746B2 (CHINA) NC
00112261010 MJ-A10SPF0002-015+ CABLE ASSEMBLY NC
00124051000 LAN CABLE (4 PAIR) FR-FTPC-CY *10M* 137,86 € IVA inclusa
00854246000 CP03-28901 CONNECTEUR 62,22 € IVA inclusa
00015403710 MJ-A6SPF0012-100C MJ-A6SPF0012-100C NC
00016151310 MJ-A6SPF0012-150C SIGNAL CABLE ASSEMBLY NC
00124413000 MJ-A6SPF0012-200C CABLE ASSEMBLY NC
00145803000 OP06-24 BRACKET ASSEMBLY WITH KNOBS NC
00145804000 OP06-25 FLUSH MOUNT KIT (DISP) NC
00145805000 OP06-26 FLUSH MOUNT KIT(CTRL) NC
00145806000 OP06-27 WATERPROOF ATTACHMENT KIT NC
00001928300 OP10-5 ALUMINUM TANK NC
00699004000 OP10-9 FIXING MATERIALS NC
00147152000 FRU-WH-A-30M CBL B/W TRX AND HULL 06S100380 NC
00123723000 SHJ-0006 ROHS SOUNDOME SHAFT 2.20M NC
00123721000 06-007-1572 SOUNDOME SHAFT(L) NC
00126103000 06-007-1591 SOUNDOME SHAFT(3M) NC
00123722000 06-008-1021 SOUNDOME SHAFT 1.17M NC
00147151000 FRU-WH-A-15M CABLE 15M ENTRE TRX ET SONDE NC
00147153000 CABLE FRU-WH-A-50M CBL B/W TRX AND HULL 390,40 € IVA inclusa
00148768000 80-0693 UPPER LIMIT SWITCH ASSEMBLY NC
00138139000 06P0253B(LF) PNL PRINTED CIRCUIT BOARD NC
00148804000 CH5048-35/UPPER DOME UPPER DOME NC
00148703000 06P0287(LF) DISP PRINTED CIRCUIT BOARD NC
00148712000 MU-121C LCD/PANEL LCD/PANEL ASSEMBLY NC
00148766000 80-0692 UPPER LIMIT SWITCH ASSEMBLY NC
00148718000 06P0288(LF) DIGI PRINTED CIRCUIT BOARD NC
00148792000 CH-5048 SOUNDOME ASSEMBLY NC
00148783000 06P0290A(LF) DRV PRINTED CIRCUIT BOARD NC
00148800000 06P0293(LF) DOM_8 PRINTED CIRCUIT BOARD NC
00148787000 06P0298(LF) FLT2 PRINTED CIRCUIT BOARD NC
00148805000 CH5048-52/UPPER DOME UPPER DOME NC
00148784000 06P0290(LF) DRV PRINTED CIRCUIT BOARD NC
00148813000 CH-5048/LESS FLANGE UNDER DOME NC
00149704000 CH-5048/WITH FLANGE UNDER DOME 85/215 NC
00148830000 CH-5046/5048 AXIS AXIS ASSEMBLY NC
00148836000 CH-5048 M-CHAS/AXIS M-CHASSIS/AXIS NC
00148826000 CH-5048 BRUSH ASSY BRUSH ASSEMBLY NC
00149678000 06P0289A(LF) ANLG PRINTED CIRCUIT BOARD NC
00150899000 06P0253C(LF) PNL PRINTED CIRCUIT BOARD NC
00150643000 06P0291F(LF) PRA PRINTED CIRCUIT BOARD NC
00150644000 06P0291G(LF) PRA PRINTED CIRCUIT BOARD NC
00656147000 CH-3042-60/153 TRANSDUCER ASSEMBLY NC
00656149000 CH-3042-85/215 TRANSDUCER ASSEMBLY NC
00148808000 CH-5048/WITH FLANGE UNDER DOME NC
00148770000 80-0694 LOWER LIMIT SWITCH ASSEMBLY NC
