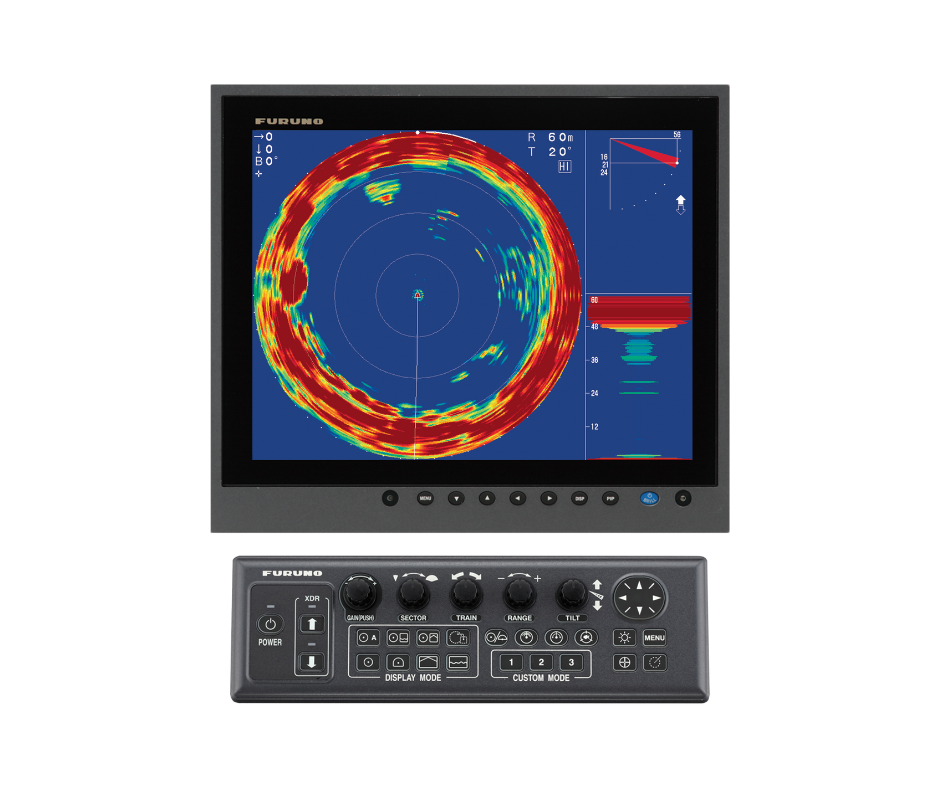

CH500

Sonars pour la pêche

" Sonar LCD couleur 12.1"" ou Black Box, mono-fréquence 60/88/150/180 ou 240 kHz "

Alimentation

Descriptif

Vitesse de rotation ultra rapide pour un taux de rafraichissement optimum.

Dans sa catégorie, la vitesse de rafraichissement du CH500 est la plus rapide du marché.
L'écran du CH500 est rafraichi toutes les secondes sur une échelle de 10 m à 15 s pour une échelle de 1 000 m.

Capteur de gite intégré pour une image claire par mer formée

Un sonar classique affichera une image baveuse et instable par mer agitée.
Unique, le CH500 intègre en standard un capteur de gîte.
Il permet de compenser les mouvements du navire et de maintenir une image claire de la détection.

FURUNO, spécialiste du traitement de signaux acoustiques.

La technololgie FURUNO Advanced Signal Processing se traduit par un traitement pointu des données fournies par la sonde.
L'affichage haute résolution XGA (1024 x 768) affiche une image limpide. Même plaqués près du fond, le CH500 affiche des echo distincts du fond marin.

Réduction des bruits parasites

Le CH500 est équipé d'un filtre de réduction des bruits parasites dus à la réverbération du signal par un écho ou par le fond.
Lorsque le fitre est activé (Noise Reduction ON), l'image met en relief la detection d'une épave. Cette épave serait noyée dans le bruit ambiant en mode OFF.

Ajustement rapide du gain automatique.

Cette fonction unique permet d'appliquer le changement de gain immédiatement sur l'ensemble de l'image présente.
Il n'est plus besoin d'attendre le rafraichissement de l'image qui pouvait prendre plusieurs secondes.
Cette fonction s'avère précieuse lorque la mat de poissons se déplace rapidement afin de pouvoir la suivre (tracking)

Alarmes sonores différenciées selon les echos

L'alarme du CH500 emet des sons différents en fonction du type d'échos détectés.
Bulles d'air, petites et grosses tâches de poissons ou détection du fond emmetront une alarme différente.
Fonction magique permettant de ne pas être continuellement présent devant l'écran de façon continue. L'option alarme externe référence 001 466 200 00 est nécessaire


Plus produit

Le CH500 autorise une vitesse de rotation ultra rapide. L'image écran est rafraichie instantanément.
Six plages de Tilt sont programmées pour un accès rapide.
Il intègre en standard de nombreuses fonctions et affichent des caractéristiques hors nomes telles que la Haute résolution, la réduction des bruits dus à la réverbération, un stabilisateur de gîte, un contrôle automatique du gain ultra rapide, etc.
Décliné en plusieurs versions (Black Box et écran 12.1") et fréquences (60, 88, 150, 180 et 240kHz), le nouveau CH500 FURUNO allie puissance et précision de détection. La fiabilité des sonars FURUNO vous accompagnera pour de longues années.


Caractéristiques

Le sonar CH500

  • Rotation rapide avec 6 vitesses de balayage
  • Stabilisateur de gite intégré pour une image claire même par mer formée
  • Haute résolution avec optimisation du traitement signal
  • Réduction automatique des bruits parasites
  • Contrôle rapide et automatique du gain
  • Menu en Français


Contenu

1 x Clavier déporté CH-256 (remote controler)
1 x Calculateur CH-503 (transceiver)
1 x Pièce de coque moteur et sonde CH-504 course 400 mm (Hull init)

Caractéristiques techniques

Alimentation : 12/24 V
Fréquence : 60/88/150/180/240 kHz
HDMI OUTPUT : 1
Résolution : 1024 x 768 Pixels


Vidéos


Pièces et accessoires

00001928300 OP10-5 ALUMINUM TANK *1M* NC
00003043900 RU-1746B2 ALIMENTATION AC/DC 220VAC --> 24VCC 13 AMP NC
00003782000 Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM NC
CH-256-E CH-256-E W/HANGER COMMANDE DEPORTEE CH300 550,79 € TTC (22%)
00015403710 MJ-A6SPF0012-100C CABLE EQUIPE DATA 6PF<->6PF PLASTIC 10M - Remplacé par 00159607000 138,81 € TTC (22%)
00015405310 MJ-A6SPF0012-050C CABLE EQUIPE 6PF<>6PF 5M GP7000<>NAVNETVX2 125,89 € TTC (22%)
00015969010 MJ-A6SPF0011-050C - Remplacé par 00159610000 122,40 € TTC (22%)
00015969110 MJ-A6SPF0011-100C CABLE EQUIPE DATA 4PF<->6PF PLASTIC 10M - Remplacé par 00159611000 142,03 € TTC (22%)
00016151310 MJ-A6SPF0012-150C SIGNAL CABLE ASSEMBLY 64S4071-2 NC
00110575010 Cordon CAN bus Micro5C droite 5 plots M/F - 1m - Remplacé par 00153306000 66,44 € TTC (22%)
00110576010 Cordon CAN bus Micro5C droite 5 plots M/F - 2m - Remplacé par 00153307000 76,93 € TTC (22%)
00110577010 Cordon CAN bus Micro5C droite 5 plots M/F - 6m - Remplacé par 00153308000 115,40 € TTC (22%)
00110578010 M12-05BFFM-010 Cordon NMEA2000 avec connecteur Micro5C droite 5 plots F <> Nu - 1m 64,56 € TTC (22%)
00110579010 Cordon CAN bus avec connecteur Micro5C droite 5 plots F <> Nu - 2m - Remplacé par 00150703000 72,64 € TTC (22%)
00110580010 Cordon CAN bus avec connecteur Micro5C droite 5 plots F <> Nu - 6m - Remplacé par 00150704000 94,43 € TTC (22%)
00112261010 MJ-A10SPF0002-015+ CABLE ASSEMBLY 00S0302 NC
00112263010 MJ-A10SPF0002-050+ CABLE EQUIPE KEYBOARD 5M 213,06 € TTC (22%)
00115979010 06-021-4502 FAIRING NC
00124051000 FR-FTPC-CY *10M* CABLE RESEAU LAN 4 PAIRES FEA2107<=>FAR2XX7 NC
00124052000 CABLE RESEAU 20M (FSV35/FSV85/VR7000) NC
00124053000 CABLE RESEAU 30M (FSV35/FSV85/VR7000) NC
00124054000 CABLE RESEAU 50M (FSV35/FSV85/VR7000) NC
00124055000 FR-FTPC-CY *100M* CABLE RESEAU LAN 4 PAIRES FSV25/FSV35/FSV85/VR7000 NC
00124127000 06-007-1571-2 ROHS RETRACTION TANK NC
00124412000 MJ-A6SPF0011-200C CABLE EQUIPE 203,37 € TTC (22%)
00124413000 MJ-A6SPF0012-200C CABLE ASSEMBLY 64S4071-2 NC
00135228000 06-021-4024-0 ROHS RETRACTION TANK(STRAIGHT) FRP 1.0M NC
00142812000 06-007-1570-2 ROHS RETRACTION TANK 1M STEEL NC
00142815000 SHJ-0001-2*1.8M* RETRACTION TANK ROHS 2 627,88 € TTC (22%)
00142826000 06-007-1573-0 ROHS RETRACTION TANK FRP 1 CH600 3 050,00 € TTC (22%)
00145803000 OP06-24 BRACKET ASSEMBLY WITH KNOBS CH-500 381,73 € TTC (22%)
00145804000 OP06-25 FLUSH MOUNT KIT (DISP) CH-500 NC
00145805000 OP06-26 FLUSH MOUNT KIT(CTRL) CH-500 NC
00145806000 OP06-27 WATERPROOF ATTACHMENT KIT CH-500 NC
00145810000 FP06-01601 TABLETOP MOUNT KIT(CTRL) NC
00134329000 CA-151S-ASSY HAUT-PARLEUR 514,08 € TTC (22%)
00147144000 HDMI-TO-DVI-A-L10.3M CABLE POUR ECRAN DEPORTE - Remplacé par 00159466000 NC
00147145000 HDMI-TO-DVI-A-L5.3M CABLE POUR ECRAN DEPORTE - Remplacé par 00159467000 NC
00147147000 FRU-CCCAF18-05M-B CABLE EQUIPE NC
00147148000 FRU-CCCAF18-10M-B CABLE ASSENBLY 06S100340 NC
00147149000 FRU-HDMI-5M-AS CABLE EQUIPE NC
00147150000 FRU-HDMI-10M-AS CABLE ASSEMBLY 06S100350 NC
00147154000 MJ-A10SPF0022-050+ CBL B/W TRX AND CTRL 06S100390 NC
00147155000 MJ-A10SPF0022-100+ CBL B/W TRX AND CTRL 06S100390 NC
00147156000 FRU-NMEA-PMM-01 CABLE ASSEMBLY 06S100360 NC
00147157000 FRU-WH-B-05M CBL FOR EXTERNAL(KP) 06S100370 NC
00147158000 FRU-WH-B-10M CBL FOR EXTERNAL(KP) 06S100370 NC
00150701000 FRU-NMEA-PFF-010 CABLE ASSEMBLY 20S10511 80,43 € TTC (22%)
00150703000 FRU-NMEA-PFF-020 Cordon NMEA2000 avec connecteur Micro5C droite 5 plots F <> Nu - 2m 72,64 € TTC (22%)
00150704000 FRU-NMEA-PFF-060 Cordon NMEA2000 avec connecteur Micro5C droite 5 plots F <> Nu - 6m 101,42 € TTC (22%)
00153306000 FRU-NMEA-PMMFF-010 Cordon NMEA2000 Micro5C droite 5 plots M/F - 1m NC
00153307000 FRU-NMEA-PMMFF-020 Cordon NMEA2000 Micro5C droite 5 plots M/F - 2m NC
00153308000 FRU-NMEA-PMMFF-060 Cordon NMEA2000 Micro5C droite 5 plots M/F - 6m NC
00159466000 HDMI-TO-DVI-A-L10.3M CABLE ASSEMBLY 06S100540 NC
00159467000 HDMI-TO-DVI-A-L5.3M CABLE POUR ECRAN DEPORTE 06S100540 NC
00159607000 MJ-A6SPF0012-100C CABLE ASSEMBLY 64S4071-2 NC
00159610000 MJ-A6SPF0011-050C CABLE ASSEMBLY 03S9202-2 NC
00159611000 MJ-A6SPF0011-100C CABLE ASSEMBLY 03S9202-2 NC
00655627000 S06-9-5 SPEAKER EXTENSION CABLE CH-250 NC
00699004000 OP10-9 FIXING MATERIALS NC
00854246000 CP03-28901 CONNECTEUR 60,52 € TTC (22%)
00123721000 06-007-1572 SOUNDOME SHAFT(L) 1 737,80 € TTC (22%)
00123722000 06-008-1021 SOUNDOME SHAFT 1.17M CH500 NC
00123723000 SHJ-0006 .ROHS SOUNDOME SHAFT 2.20M NC
00126103000 06-007-1591 SOUNDOME SHAFT(3M) NC
00147151000 FRU-WH-A-15M CABLE 15M ENTRE TRX ET SONDE 06S100380 NC
00147152000 FRU-WH-A-30M CABLE 30M ENTRE TRX ET SONDE 06S100380 NC
00147153000 CABLE FRU-WH-A-50M CBL B/W TRX AND HULL TRA TRANSCEIVER-HULL UNIT 439,20 € TTC (22%)
00138139000 06P0253B(LF) PNL PRINTED CIRCUIT BOARD CH-302 717,45 € TTC (22%)
00145645000 06-382(7-7P) PA CONNECTOR ASSEMBLY CH-5041/5051 44,38 € TTC (22%)
00145647000 06-384(5-5P) VH CONNECTOR ASSEMBLY CH-5041/5051 32,95 € TTC (22%)
00145648000 06-385(6-6P) VH CONNECTOR ASSEMBLY CH-5041/5051 40,36 € TTC (22%)
00147216000 06-391(12-12P) PA CONNECTOR ASSEMBLY CH-5041/5051 68,60 € TTC (22%)
00147217000 06-392(8-8P) ZH CONNECTOR ASSEMBLY CH-5041/5051 40,36 € TTC (22%)
00148703000 06P0287(LF) DISP PRINTED CIRCUIT BOARD MU-121C 663,78 € TTC (22%)
00148712000 MU-121C LCD/PANEL LCD/PANEL ASSEMBLY 1 320,85 € TTC (22%)
00148718000 06P0288(LF) DIGI PRINTED CIRCUIT BOARD CH-503 1 966,47 € TTC (22%)
00148719000 06P0289(LF) ANLG PRINTED CIRCUIT BOARD CH-503 - Remplacé par 00149678000 1 692,08 € TTC (22%)
00148726000 CH-5041-1-60 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148727000 CH-5041-1-88 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148728000 CH-5041-1-150 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148729000 CH-5041-1-180 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148730000 CH-5041-1-240 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148731000 CH-5041-2-60 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148732000 CH-5041-2-88 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148733000 CH-5041-2-150 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148734000 CH-5041-2-180 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148735000 CH-5041-2-240 RAISE/LOWER DRIVE CH-504 7 815,28 € TTC (22%)
00148736000 CH-5051-1-60 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148737000 CH-5051-1-88 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148738000 CH-5051-1-150 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148739000 CH-5051-1-180 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148740000 CH-5051-1-240 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148741000 CH-5051-2-60 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148742000 CH-5051-2-88 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148743000 CH-5051-2-150 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148744000 CH-5051-2-180 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148745000 CH-5051-2-240 RAISE/LOWER DRIVE CH-505 7 815,28 € TTC (22%)
00148746000 CH-5041/5051-1-60 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148747000 CH-5041/5051-1-88 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148748000 CH-5041/5051-1-150 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148749000 CH-5041/5051-1-180 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148750000 CH-5041/5051-1-240 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148751000 CH-5041/5051-2-60 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148752000 CH-5041/5051-2-88 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148753000 CH-5041/5051-2-150 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148754000 CH-5041/5051-2-180 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148755000 CH-5041/5051-2-240 RAISE/LOWER CONTROL BOX 5 672,61 € TTC (22%)
00148766000 80-0692 UPPER LIMIT SWITCH ASSEMBLY CH-5041 378,76 € TTC (22%)
00148768000 80-0693 UPPER LIMIT SWITCH ASSEMBLY CH-5051 - Remplacé par 00164243000 378,76 € TTC (22%)
00148770000 80-0694 LOWER LIMIT SWITCH ASSEMBLY CH-5041/5051 378,76 € TTC (22%)
00148778000 06P0291A(LF) PRA PRINTED CIRCUIT BOARD CH-5041-60KHZ 1 234,35 € TTC (22%)
00148779000 06P0291B(LF) PRA PRINTED CIRCUIT BOARD CH-5041-88KHZ - Remplacé par 00162326000 1 234,35 € TTC (22%)
00148780000 06P0291C(LF) PRA PRINTED CIRCUIT BOARD CH-5041-150KHZ - Remplacé par 00162327000 1 234,35 € TTC (22%)
00148781000 06P0291D(LF) PRA PRINTED CIRCUIT BOARD CH-5041-180KHZ - Remplacé par 00162328000 1 234,35 € TTC (22%)
00148782000 06P0291E(LF) PRA PRINTED CIRCUIT BOARD CH-5041-240KHZ - Remplacé par 00162329000 1 234,35 € TTC (22%)
00148783000 06P0290A(LF) DRV PRINTED CIRCUIT BOARD CH-5041/51 12V - Remplacé par 00154838000 1 740,50 € TTC (22%)
00148784000 06P0290(LF) DRV PRINTED CIRCUIT BOARD CH-5041/51 24V - Remplacé par 00154839000 1 740,50 € TTC (22%)
00148786000 06P0292(LF) FIL PRINTED CIRCUIT BOARD CH-5041/5051 1 124,19 € TTC (22%)
00148787000 06P0298(LF) FLT2 PRINTED CIRCUIT BOARD CH-5041/5051 1 104,42 € TTC (22%)
00148788000 06-383(SW-4P) SW-VH CONNECTOR ASSEMBLY CH-5041/5051 488,26 € TTC (22%)
00148792000 CH-5048 SOUNDOME ASSEMBLY CH-500 - Remplacé par 00154840000 2 987,49 € TTC (22%)
00148800000 06P0293(LF) DOM_8 PRINTED CIRCUIT BOARD CH-5048 1 008,38 € TTC (22%)
00148801000 06P0294(LF) DOM_8 PRINTED CIRCUIT BOARD CH-5046 847,39 € TTC (22%)
00148804000 CH5048-35/UPPER DOME UPPER DOME 2 841,82 € TTC (22%)
00148805000 CH5048-52/UPPER DOME UPPER DOME 2 841,82 € TTC (22%)
00148806000 CH5046-35/UPPER DOME UPPER DOME 2 512,15 € TTC (22%)
00148807000 CH5046-52/UPPER DOME UPPER DOME 2 512,15 € TTC (22%)
00148808000 CH-5048/WITH FLANGE UNDER DOME 1 856,17 € TTC (22%)
00148813000 CH-5048/LESS FLANGE UNDER DOME 455,71 € TTC (22%)
00148817000 CH-5081/82TANK GUIDE TANK GUIDE-8 762,65 € TTC (22%)
00148826000 CH-5048 BRUSH ASSY BRUSH ASSEMBLY 988,61 € TTC (22%)
00148829000 CH-5046 BRUSH ASSY BRUSH ASSEMBLY 988,61 € TTC (22%)
00148830000 CH-5046/5048 AXIS AXIS ASSEMBLY 1 307,39 € TTC (22%)
00148833000 CH-5046 M-CHAS/AXIS M-CHASSIS/AXIS 2 374,14 € TTC (22%)
00148836000 CH-5048 M-CHAS/AXIS M-CHASSIS/AXIS 2 374,14 € TTC (22%)
00148837000 CH-5046/UNDER DOME UNDER DOME 522,55 € TTC (22%)
00148963000 CH-5046 SOUNDOME ASSEMBLY CH-500 4 515,33 € TTC (22%)
00149678000 06P0289A(LF) ANLG PRINTED CIRCUIT BOARD CH-503-A 1 743,18 € TTC (22%)
00149823000 CH-1812 LESS ARM TRANSDUCER ASSEMBLY CH-18/28 2 760,04 € TTC (22%)
00150899000 06P0253C(LF) PNL PRINTED CIRCUIT BOARD CH-302 717,45 € TTC (22%)
00154838000 06P0290A(LF) DRV PRINTED CIRCUIT BOARD CH-5041/51 12V 1 740,50 € TTC (22%)
00154839000 06P0290(LF) DRV PRINTED CIRCUIT BOARD CH-5041/51 24V 1 740,50 € TTC (22%)
00154840000 CH-5048 SOUNDOME ASSEMBLY CH-500 2 987,49 € TTC (22%)
00155351000 CH-5048*12V MOD KIT DRV/MOTOR MODIFICATION KIT 2 119,80 € TTC (22%)
00155352000 DRV KIT DE MODIFICATION MOTEUR CH-5048*24V 2 119,80 € TTC (22%)
00162326000 06P0291B(LF) PRA PRINTED CIRCUIT BOARD CH-5041-88KHZ 1 172,21 € TTC (22%)
00162327000 06P0291C(LF) PRA PRINTED CIRCUIT BOARD CH-5041-150KHZ 1 172,21 € TTC (22%)
00162328000 06P0291D(LF) PRA PRINTED CIRCUIT BOARD CH-5041-180KHZ 1 172,21 € TTC (22%)
00162329000 06P0291E(LF) PRA PRINTED CIRCUIT BOARD CH-5041-240KHZ 1 234,35 € TTC (22%)
00164243000 80-0693 UPPER LIMIT SWITCH ASSEMBLY CH5051 06E11302 378,76 € TTC (22%)
00655322000 06P0212(LF)TRAIN PRINTED CIRCUIT BOARD CH-34/36 115,40 € TTC (22%)
00655854000 CH-2542-60 TRANSDUCER ASSEMBLY 3 409,17 € TTC (22%)
00655855000 CH-2542-88 SONDE EQUIPEE CH250 3 409,17 € TTC (22%)
00655856000 CH-2542-150 SONDE EQUIPEE CH250 3 409,17 € TTC (22%)
00655857000 CH-2542S-180 TRANSDUCER ASSEMBLY 3 020,71 € TTC (22%)
00655858000 CH-2542S-240 TRANSDUCER ASSEMBLY 3 020,71 € TTC (22%)
