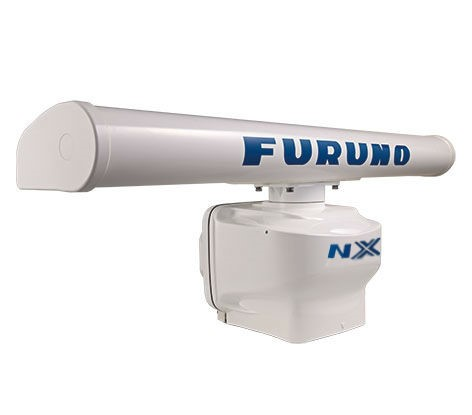

DRS12A-NXT
Antennes radars maritimes série DRS Ref : IMD040160AARadar aérien DOPPLER sans-magnetron - 100W (sans câble et sans radiateur)
PRIX : 8 113,00 € TTC (22%)Descriptif

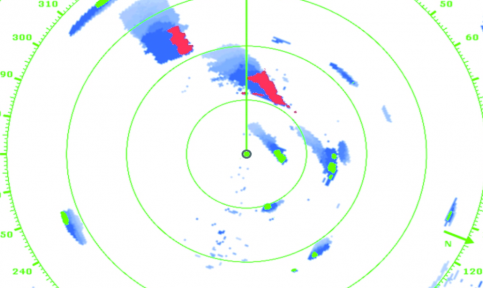

La fonction Target Analyzer™ utilisE la technologie Doppler et détecte instantanément les cibles dangereuses
Rain Mode
Fonctions Fast Target Tracking™ et Auto Target Acquire™
Lorsque le Fast Target Tracking™ est activé, il ne faut que quelques secondes pour qu'un vecteur s'affiche une fois que la cible est sélectionnée, manuellement ou automatiquement avec la fonction Auto Target Acquire™.
Lorsque la fonction Auto Target Acquire™ est activée, les cibles approchant à moins de 3NM de votre navire, alors potentiellement dangereuses, sont automatiquement analysées par Doppler et déclenchent une alarme *.
Ensemble, jusqu'à 100 cibles peuvent être acquises simultanément, augmentant considérablement la sécurité et simplifiant l'estimation du cap et de la vitesse des autres navires.
Bird Mode

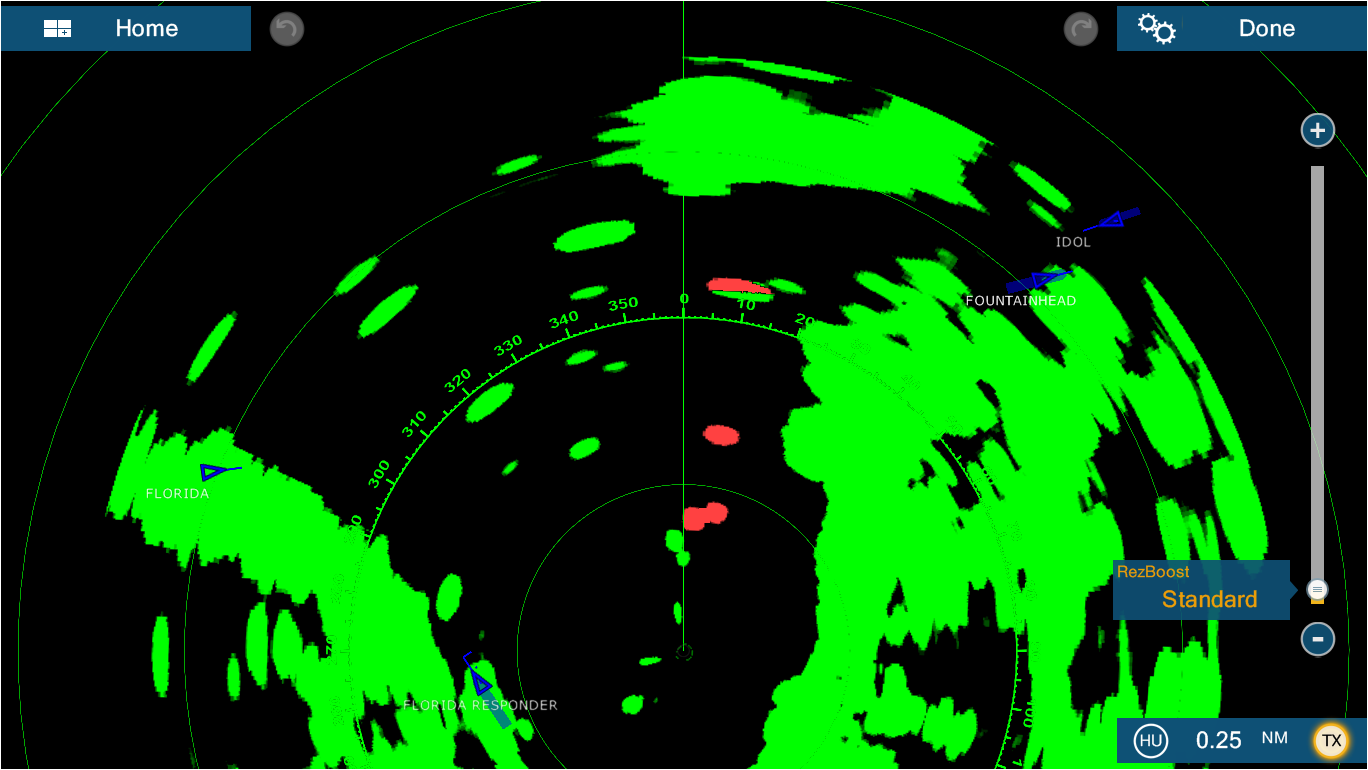

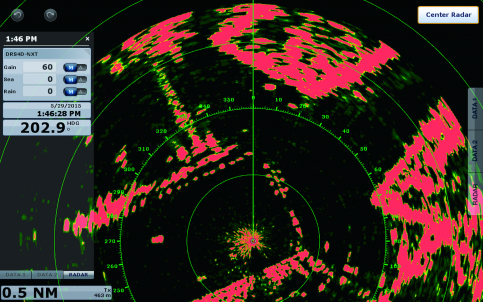

Affûtage du faisceau RezBoost™
Plus produit
NXT, Radar Doppler Broadband à compression d'impulsion sans magnétron compatible NavNet TZtouch, TZtouch2 et TZtouch3. La technologie de compression d'impulsion maximise l'énergie envoyée sur chaque cible et offre des échos très nets
• La fonction Target Analyzer™ identifie instantanément toutes les cibles potentiellement dangereuses
• La fonction Fast Target Tracking™, suit plus de 100 cibles simultanément et automatiquement jusqu'à 3 MN
• La fonction RezBoost™ est un réducteur de faisceau pour des échos jusqu'à 2 fois plus nets
• Le Mode Oiseau : pour trouver les meilleures zones de pêche
• Le Mode Double Echelle permet de surveiller l'horizon simultanément à deux échelles différentes
• Le Mode Overlay, permet de superposer l'image radar à la cartographie
• Pas de temps de préchauffage
Caractéristiques
Type Antenne : Radiateur 4ft (XN12A) et 6ft (XN13A)
Largeur faisceau horizontal :
• Avec XN12A : 0.95 à 1.9°
• Avec XN13A : 0.7 à 1.4° (avec le RezBoost)
Puissance de sortie maximale : sans magnétron 100W
Largeur faisceau vertical : 22°
Vitesse de rotation de l'antenne : 24/36/48 rpm
Echelle Max. : 96mn
Suivi des cibles ARPA :
• 100 Cibles
• 40 x auto acquire by Doppler
• 30 x automatique dans la zone de garde
• 30 x manuelles
Alimentation : 24V
Étanchéité : IP56
Contenu
1 X Scaner Unit
1 X Matériel d'installation
1 X Pièces détachés
Caractéristiques techniques
Alimentation : 24 V
Echelle : 96 NM
Faisceau : 1.9/1.4 °
Fonctions : Target Analyser + RezBoost + Bird Mode
Poids : 22/25/27 Kg
Puissance : 100 W
Solid-State : Solid-State
Taille : 4'/6'
Type : Open
Vitesse de Rotation : 24/36/48 RPM
Vidéos
Pièces et accessoires
| 00116788010 | MOD-Z072-020+ Câble réseau RJ45 <-> RJ45 4 paires - 2m | 83,94 € TTC (22%) |
| 00116789010 | MOD-Z072-050+ Câble réseau RJ45 <-> RJ45 4 paires - 5m | 89,06 € TTC (22%) |
| 00116790010 | MOD-Z072-100+ Câble réseau RJ45 <-> RJ45 4 paires - 10m | 151,72 € TTC (22%) |
| 00016714010 | TL-CAT-012 Raccordement rallonge câble réseau RJ45 (TL-CAT-012) pour câbles réseau Ethernet | 37,66 € TTC (22%) |
| 00152404000 | OP03-259-4 EMC MODIFICATION KIT L=30M | 581,87 € TTC (22%) |
| 00152401000 | OP03-259-1 EMC MODIFICATION KIT L=10M | 346,21 € TTC (22%) |
| 00152402000 | OP03-259-2 EMC MODIFICATION KIT L=15M | 411,31 € TTC (22%) |
| 00152403000 | OP03-259-3 EMC MODIFICATION KIT L=20M | 476,42 € TTC (22%) |
| SW-ADA-R1 | Platine modulaire adaptée à tous les radômes et radars poutres (contrôler avec le guide de références) | NC |
| SW-PMA-57-M1 | " Support pour bateaux moteurs modulaire inclinaison arrière de 5"" (127 mm), base 7""x 7"", LTB possible, prévoir platine ADA en complément " | NC |
| XN12A | Radiateur XN12A 4' (FR8065_FR8125_DRS6AXNT_DRS12ANXT_DRS25ANXT_DRS6AXCLASS_DRS12AXCLASS_DRS25AXCLASS) | 1 403,00 € TTC (22%) |
| XN13A | Radiateur XN13A 6' (FR8065_FR8125_DRS6AXNT_DRS12ANXT_DRS25ANXT_DRS6AXCLASS_DRS12AXCLASS_DRS25AXCLASS) | 2 379,00 € TTC (22%) |
| 00151260000 | Câble 10M FRU-2P5S-FF-10M-A Câble radar Ethernet/alimentation 10m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). | 167,86 € TTC (22%) |
| 00151262000 | Câble 15M FRU-2P5S-FF-15M-A Câble radar Ethernet/alimentation 15m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). | 232,42 € TTC (22%) |
| 00151264000 | Câble 20M FRU-2P5S-FF-20M-A Câble radar Ethernet/alimentation 20m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). | 219,60 € TTC (22%) |
| 00151268000 | Câble 30M FRU-2P5S-FF-30M-A Câble radar Ethernet/alimentation 30m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). | 341,60 € TTC (22%) |
| 00003713600 | RSB-137-125-E ANTTENA UNIT DRS12A-NXT | NC |
| 00822043000 | RSB-0035/36/37/70/72 SUPPORT RADIATEUR /73/82/83/118 | 443,87 € TTC (22%) |
| 00142633000 | 03-2480(REED SW-2P) REED SWITCH ASSEMBLY DRS6A/12A/25A_X | 42,37 € TTC (22%) |
| 00143649000 | CP03-37101 INSTALLATION MATERIALS DRS6A/12A/25A_X | 125,89 € TTC (22%) |
| 00143653000 | RSB-134 COVER COVER ASSEMBLY DRS6A/12A/25A_X | 720,28 € TTC (22%) |
| 00143660000 | RSB-134 RJ ROTARY JOINT ASSEMBLY DRS6A/12A/25A_X | 751,35 € TTC (22%) |
| 00148635000 | RSB-137 LESS RTR SCANNER BODY ASSEMBLY DRS6A-NXT | 4 219,28 € TTC (22%) |
| 00161977000 | 03P9603B(LF) SPU PRINTED CIRCUIT BOARD DRS12/25A-NXT | 1 197,64 € TTC (22%) |
| 00159361000 | 03P9603C(LF) SPU PRINTED CIRCUIT BOARD DRS6/12/25A-NXT | 1 966,47 € TTC (22%) |
| 00158039000 | 03P9679(LF) PWR PRINTED CIRCUIT BOARD DRS12/25A-NXT | 886,93 € TTC (22%) |
| 00158038000 | 03P9603B(LF) SPU PRINTED CIRCUIT BOARD DRS12/25A-NXT - Remplacé par 00161977000 | 1 197,64 € TTC (22%) |
| 00158036000 | RSB-137 MOTOR MOTOR ASSEMBLY DRS12/25A-NXT | 971,67 € TTC (22%) |
| 00158030000 | 03P9678A(LF) TRX TRX BASE ASSEMBLY DRS12A-NXT | 3 713,28 € TTC (22%) |
| 00158027000 | RTR-125 TRANSCEIVER ASSEMBLY DRS12A-NXT | 5 500,71 € TTC (22%) |
| 00155364000 | TB5211 50G ADHESIVE | 48,42 € TTC (22%) |
