Sondeur TruEcho CHIRP FSS3BB

Sondeurs pour la pêche Ref : IMD0365900A

Sondeur Black-Box, 1-3 KW, TruEcho Chirp bi-fréquences, pour la discrimination de taille de poisson (biomasse) et discrimination d'espèce. Livré sans écran.

PRIX : NC

Trouver un revendeur

Descriptif

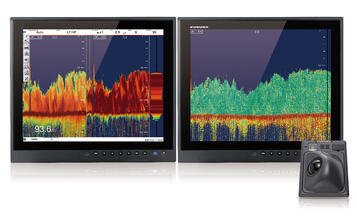

Overview FSS3BB

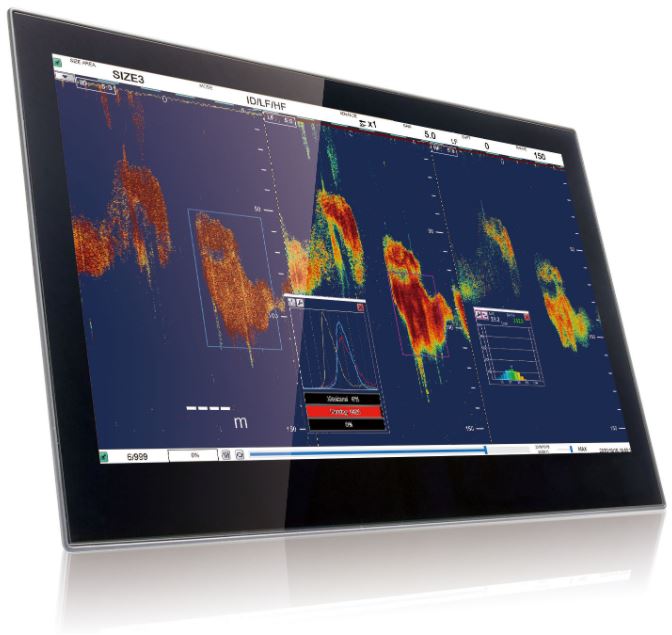

Le FSS3BB est un sondeur Black Box TruEcho CHIRP^TM 3 kW bi-fréquence composé d'un processeur, d'un émetteur-récepteur, d'un Trackball. La sonde ainsi que l'écran, au choix, sont optionnels.

En complément des qualités de détection CHIRP, il offre deux principales fonctions indispensables au zéro rejet et à une pêche sélective responsable :
- La discrimination d'espèce
- La discrimination de taille de poisson.

Avec la nouvelle fonction IDENTI-FISH™ du FSS3BB

Le graphique IDENTI-FISH™ indique le degré de similitude des espèces de poissons par des histogrammes et des valeurs numériques.

L'affichage d'écho IDENTI-FISH™ distingue les poissons sans vessie natatoire comme le maquereau de l'Atlantique et les poissons avec une vessie natatoire comme le hareng.

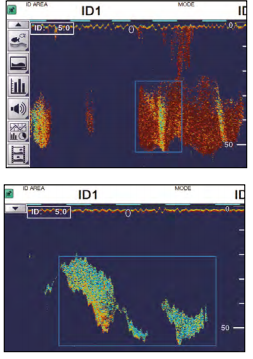

Couleur de l'echo IDENTI-FISH™ du FSS3BB

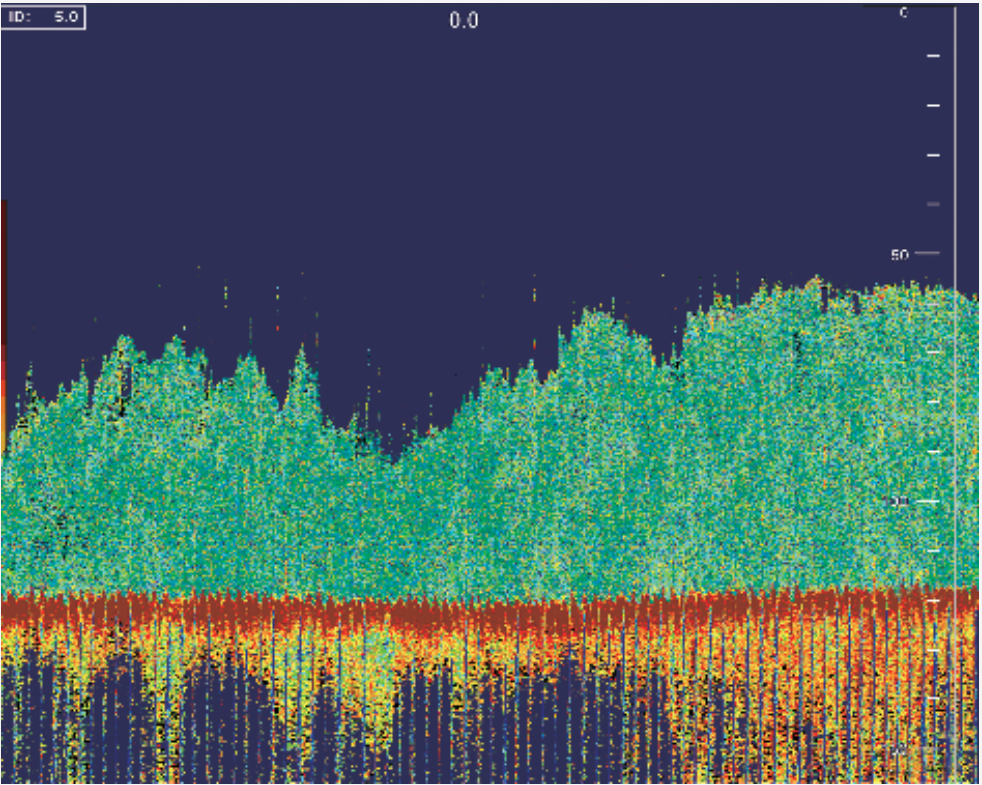

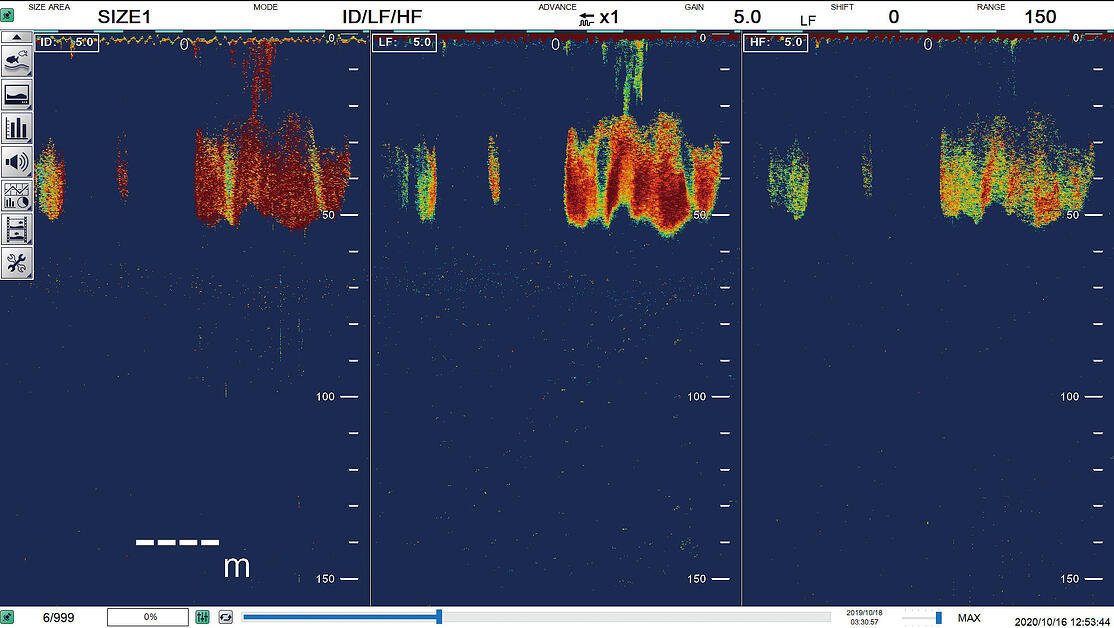

Lorsque la couleur de l'écho est rouge-brun sur l'écran d'écho IDENTI-FISH™, vous pouvez en déduire qu'il s'agit d'un banc de poissons avec une vessie natatoire comme le hareng. D'un autre côté, s'il s'agit d'un écho de couleur vert clair, vous pouvez déduire qu'il s'agit probablement de poissons sans vessie comme le maquereau de l'Atlantique.

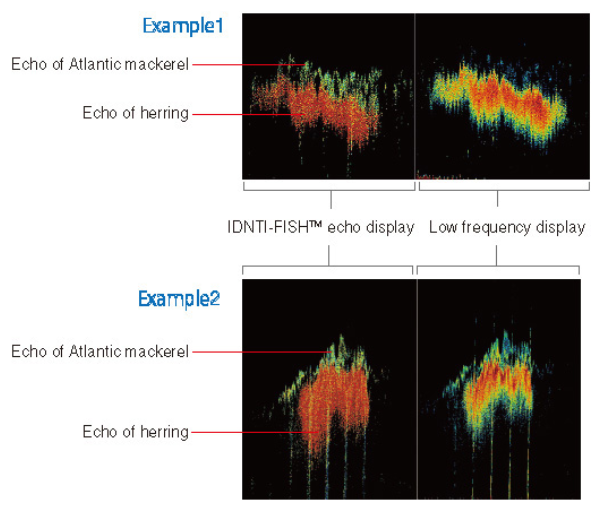

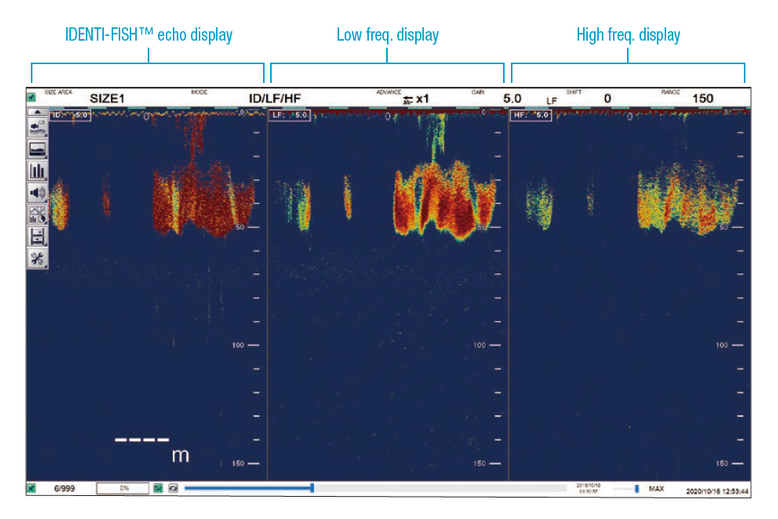

La fonction d'écho IDENTI-FISH™ affiche des échos de couleurs différentes

La fonction d'écho IDENTI-FISH™ affiche des échos de couleurs différentes selon les espèces de poissons afin que vous puissiez rapidement identifier les espèces et leur distribution.

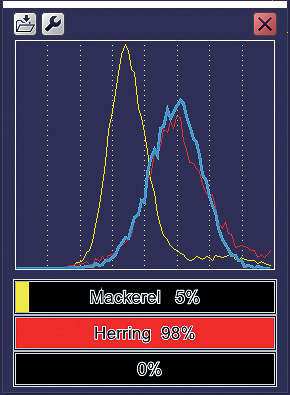

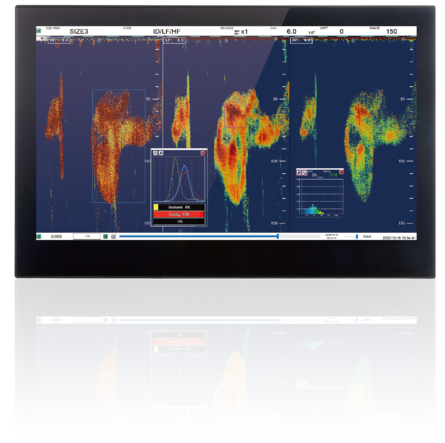

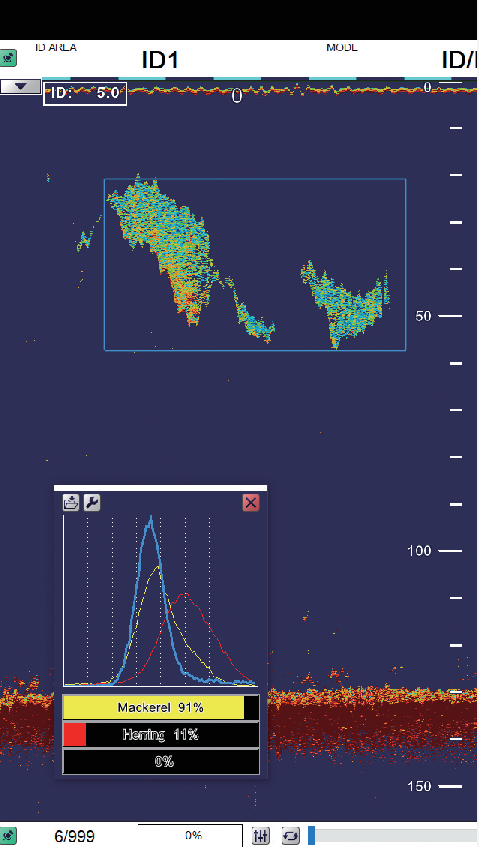

Graphique d'histogramme IDENTI-FISH™

Le graphique IDENTI-FISH™ compare les histogrammes du banc de poissons dans la plage de mesure avec les données du modèle et indique la similitude des espèces de poissons par des valeurs numériques et des bar-graphes. Les données du modèle par défaut enregistrées dans le système sont le maquereau de l'Atlantique et le hareng. Vous pouvez ajouter de nouvelles espèces de poissons dans la base de données et créer vos propres courbes de référence pour toutes les espèces de poissons. Deux zones de l'échogramme peuvent être mesurées et analysées simultanément.

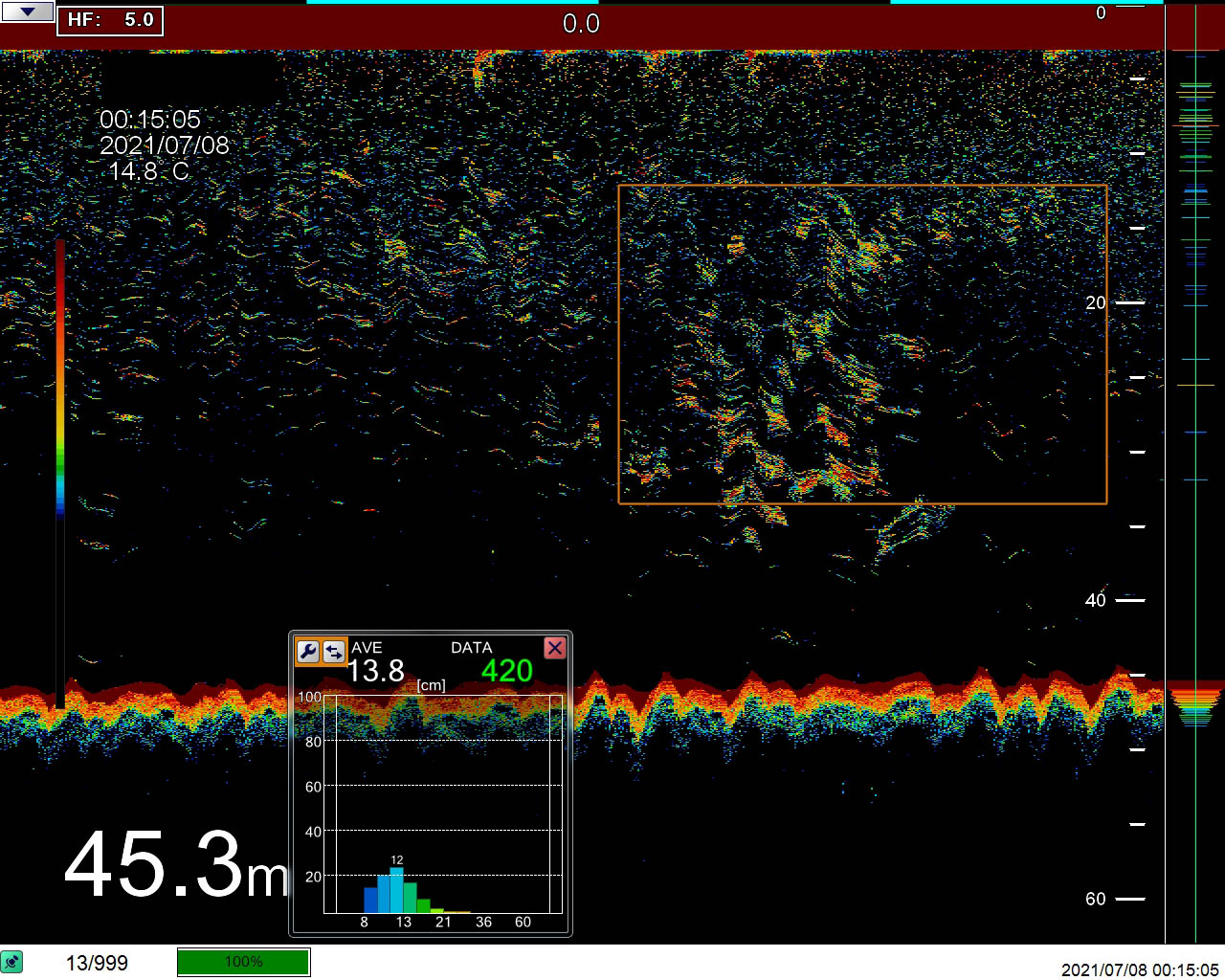

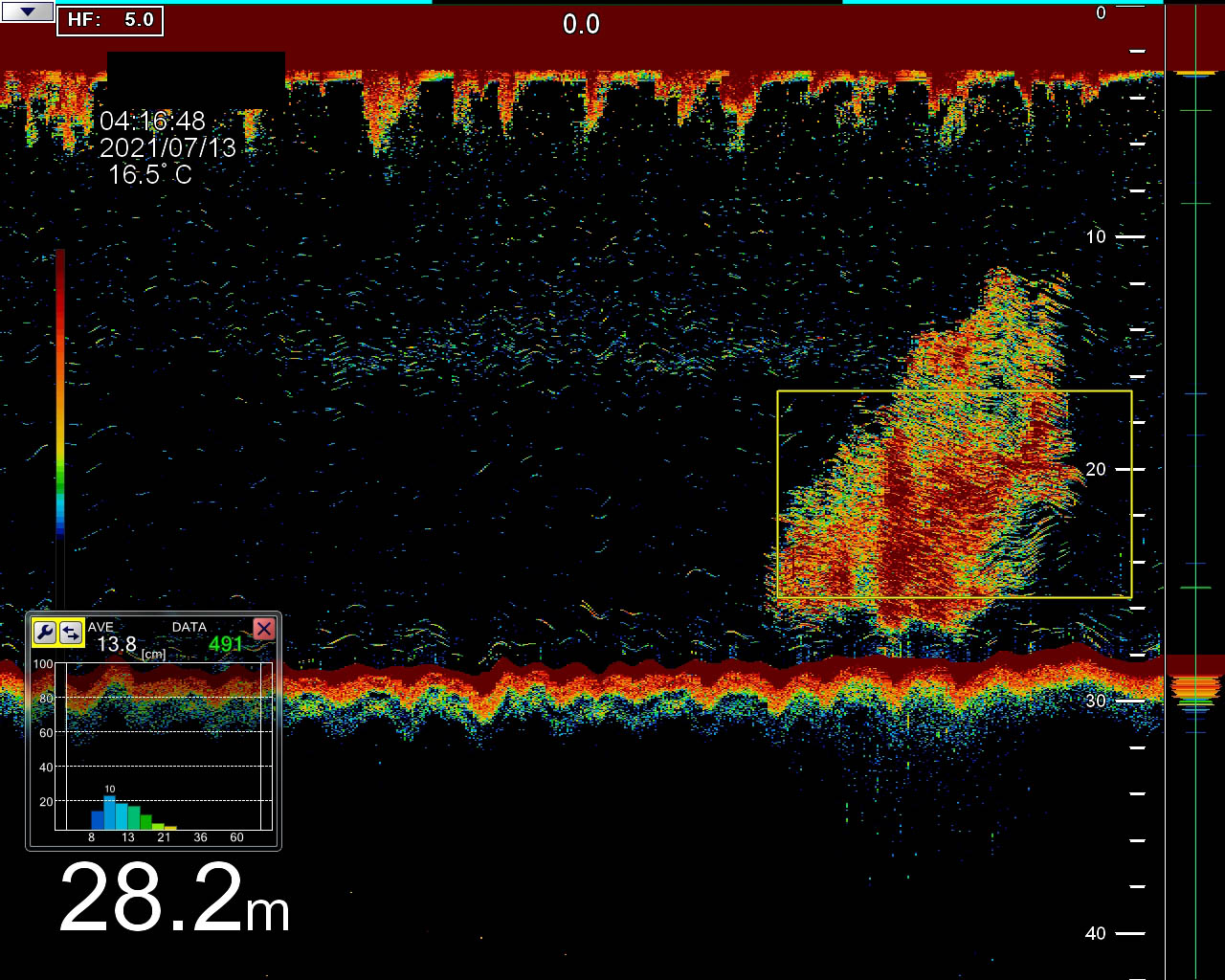

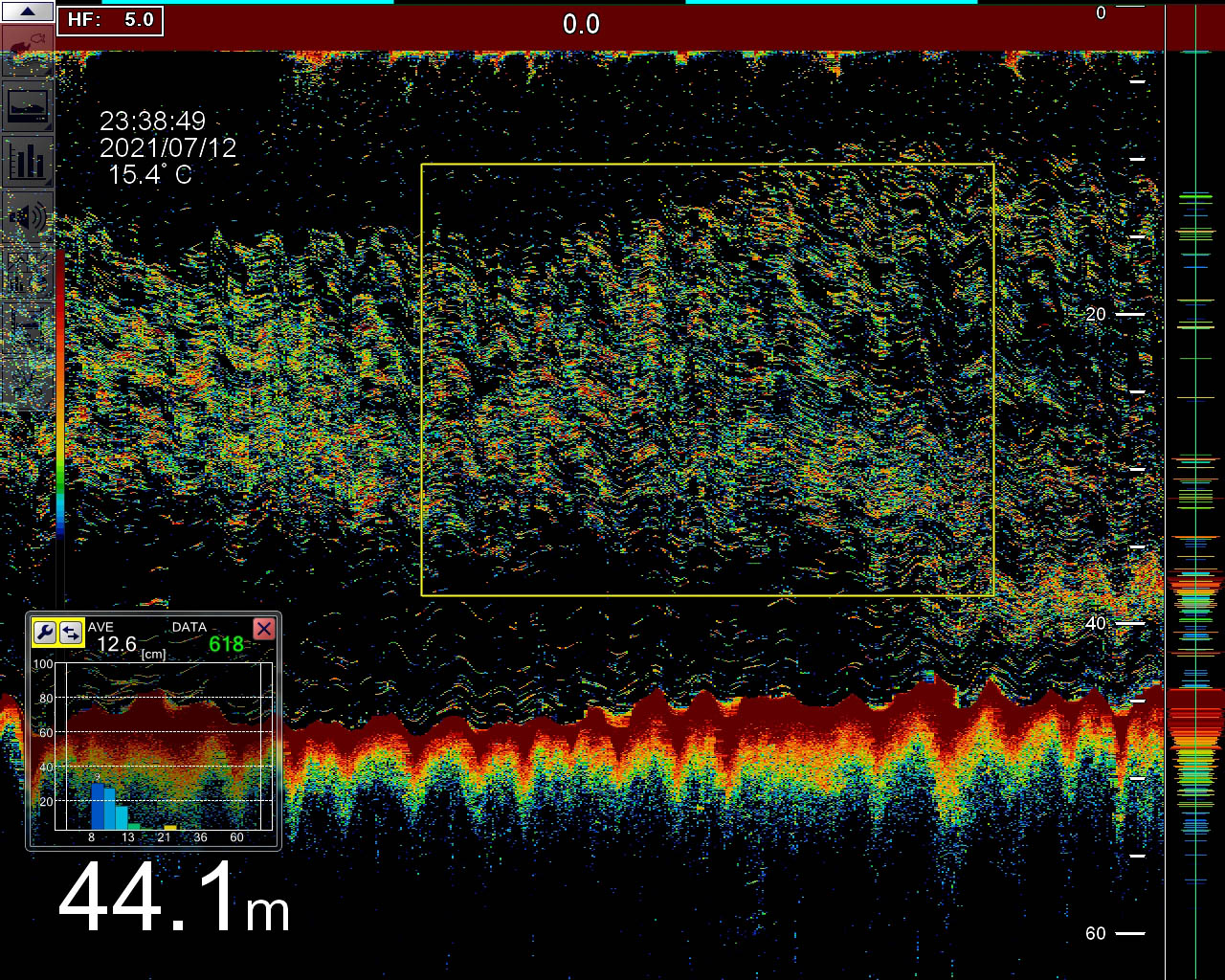

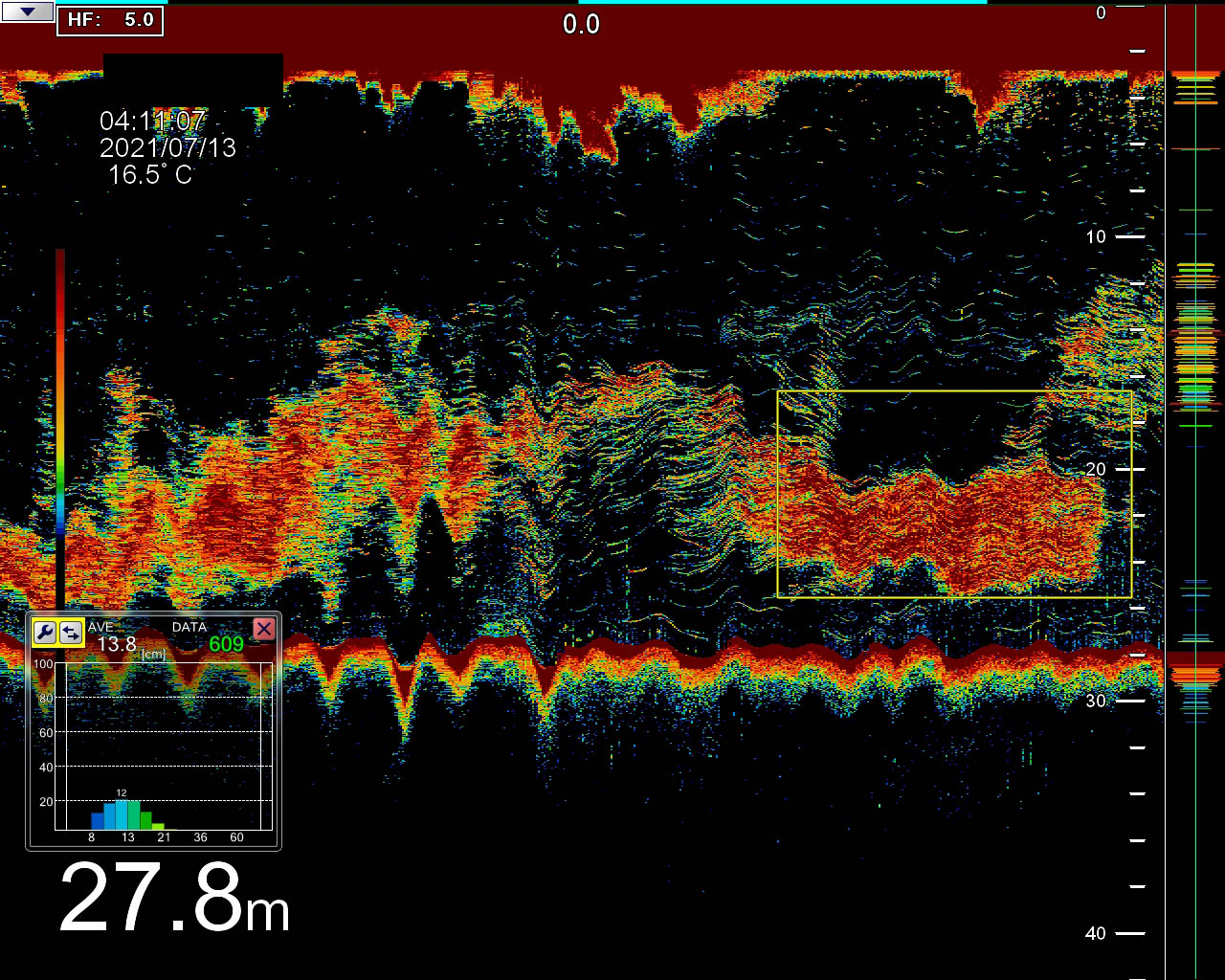

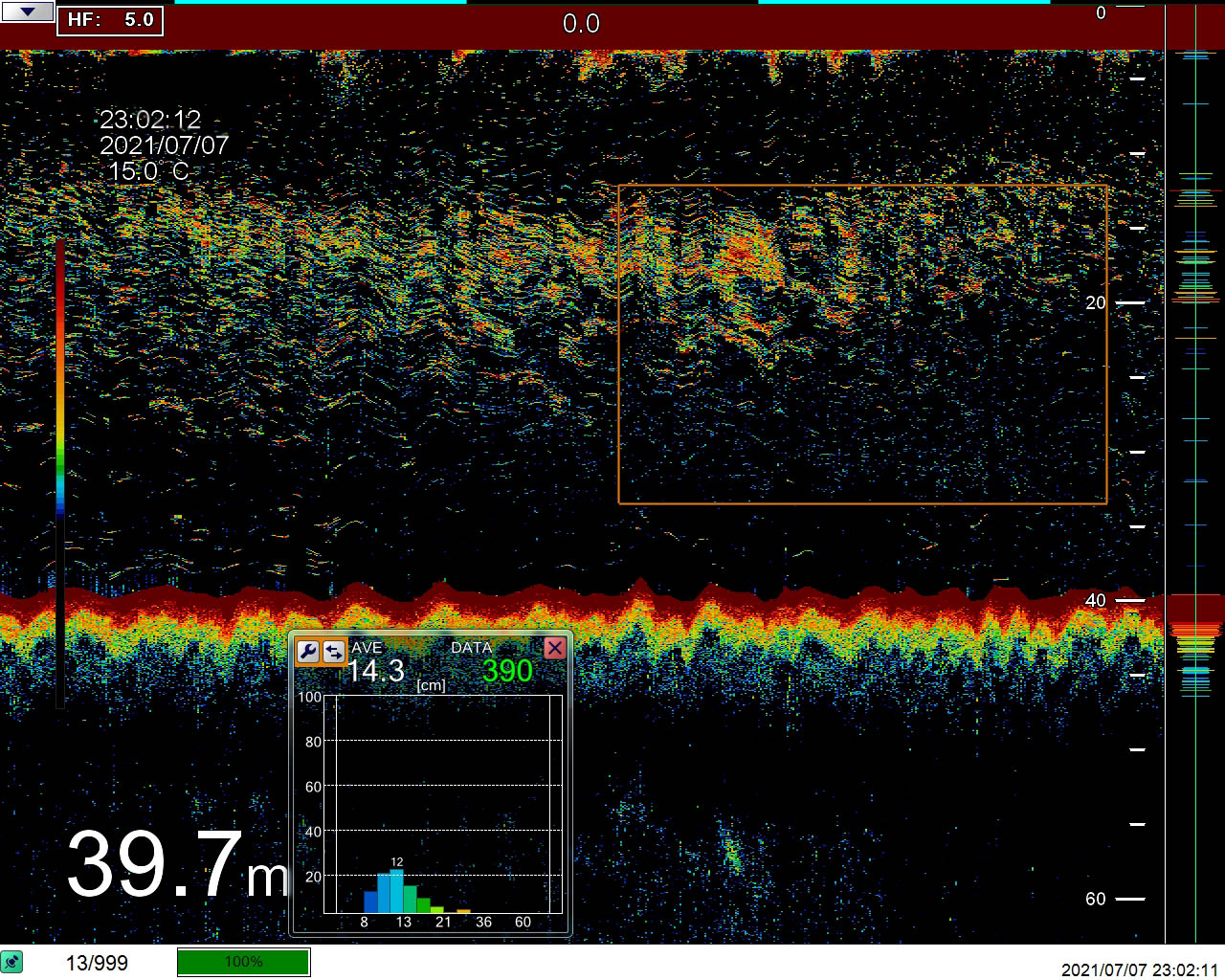

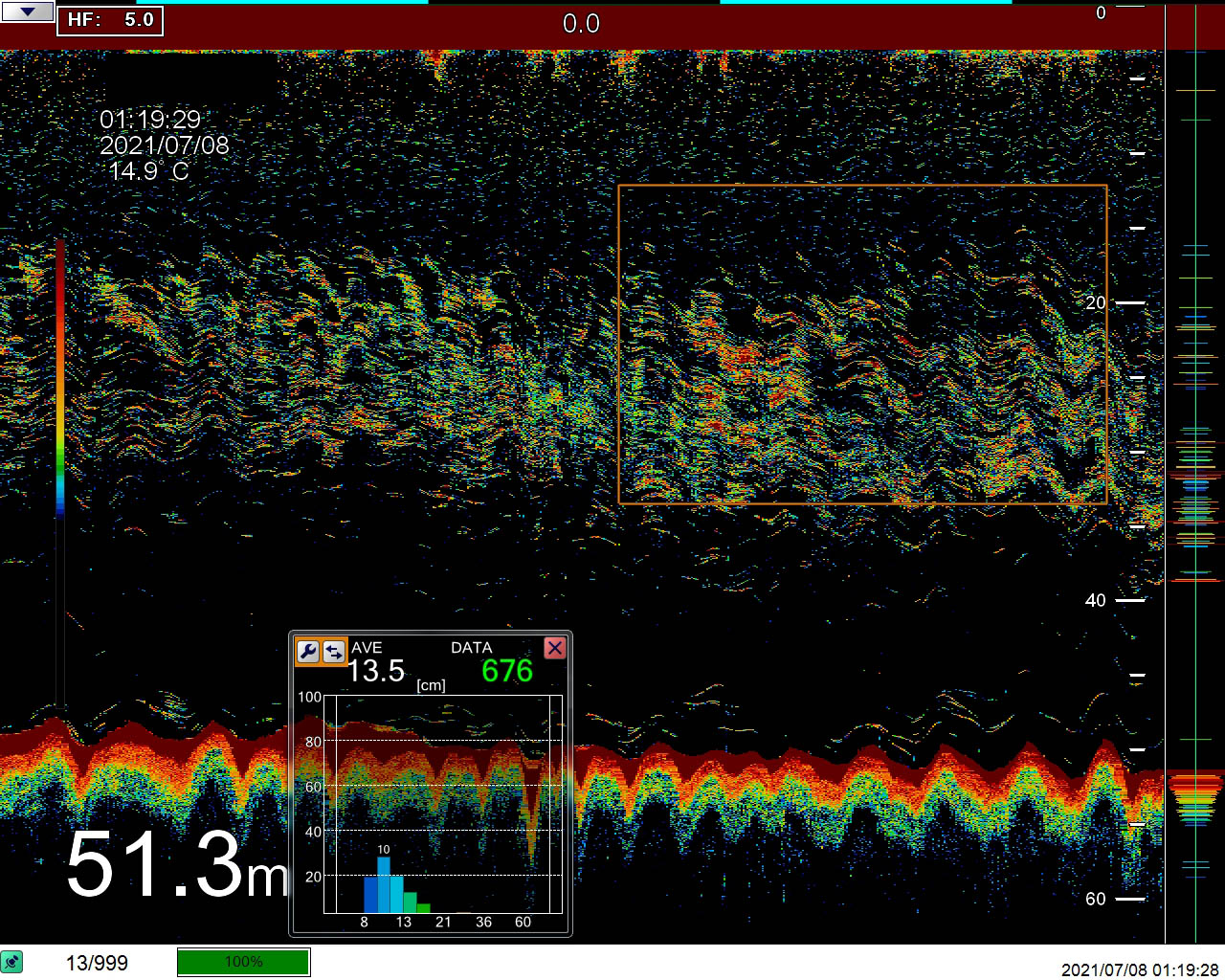

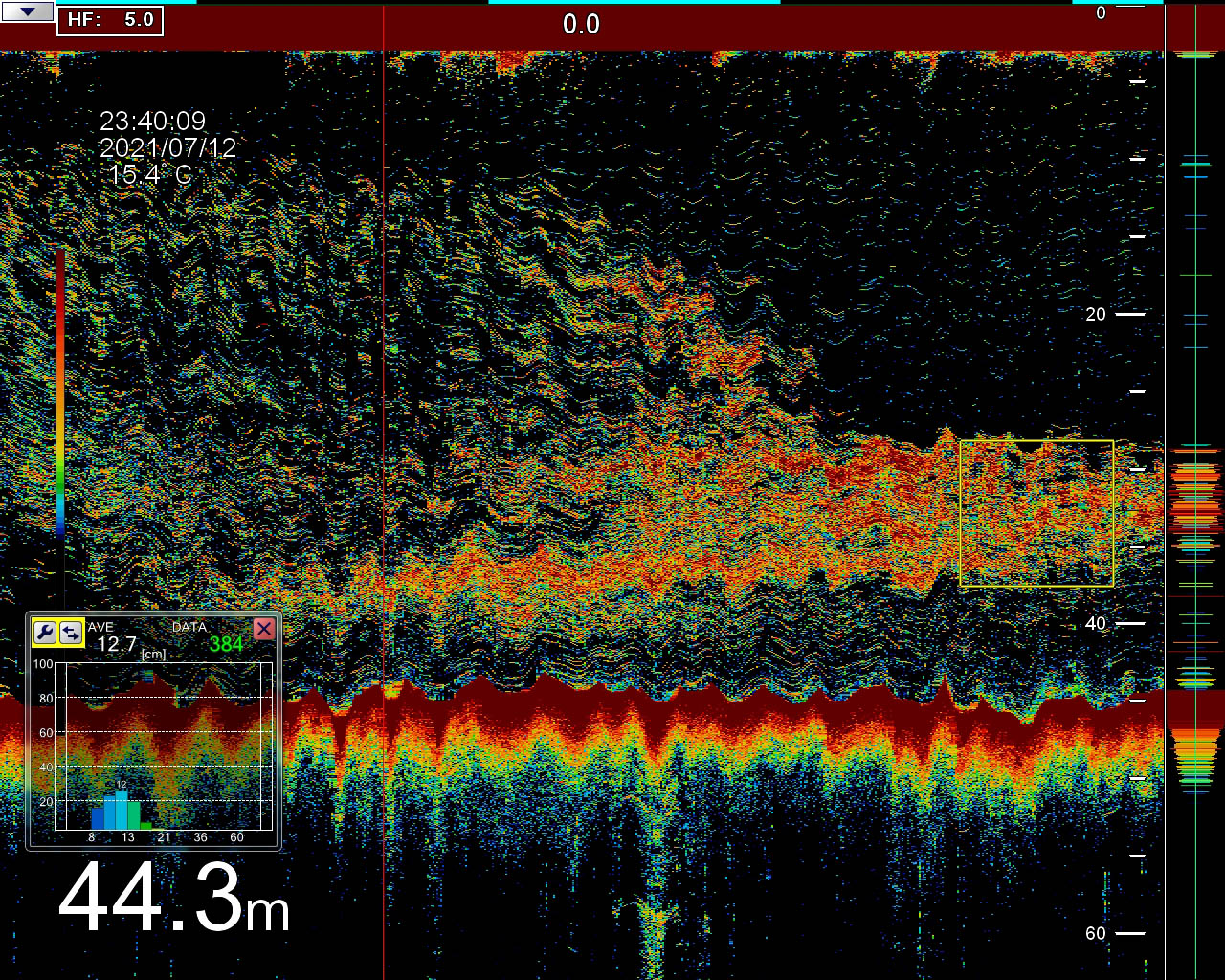

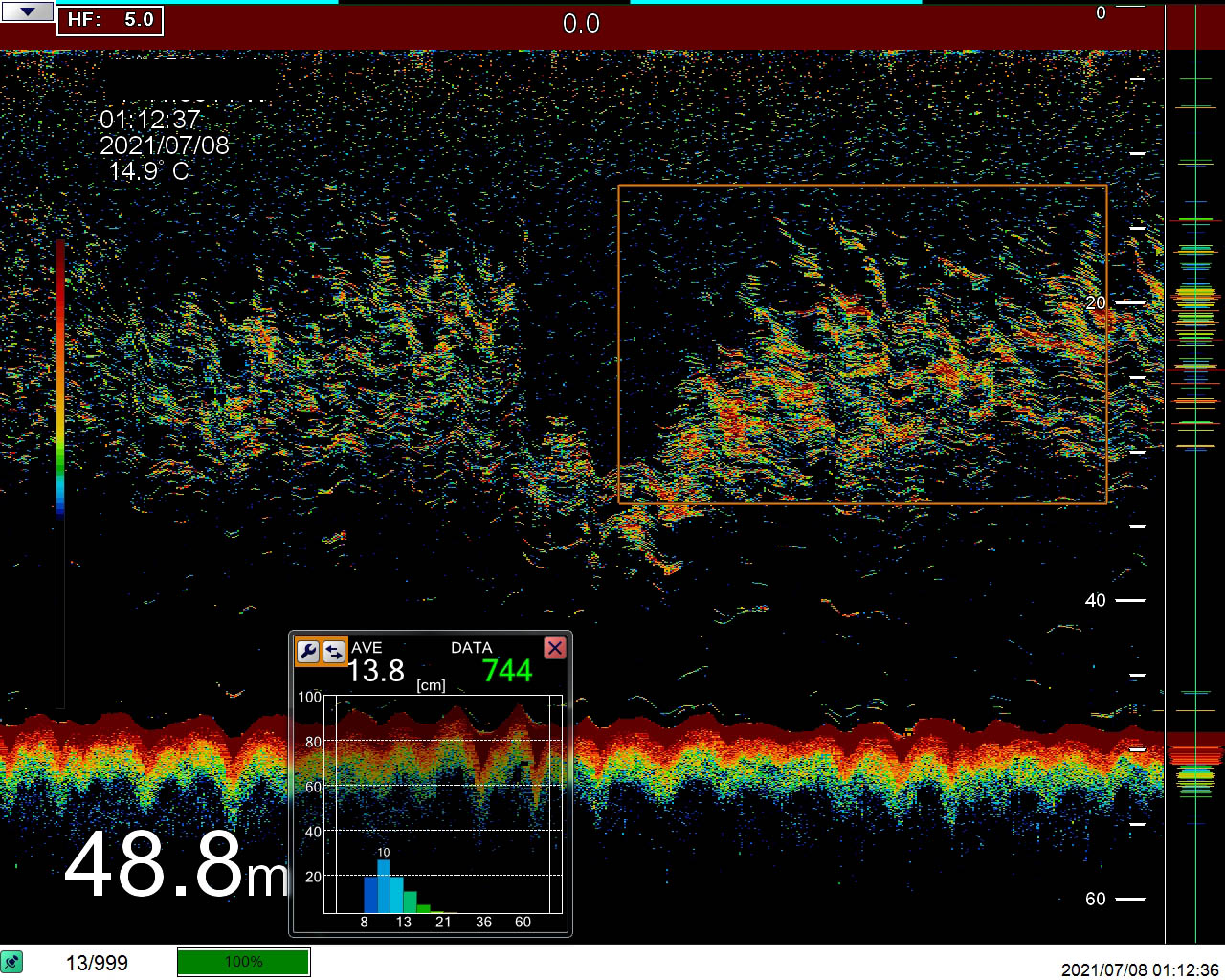

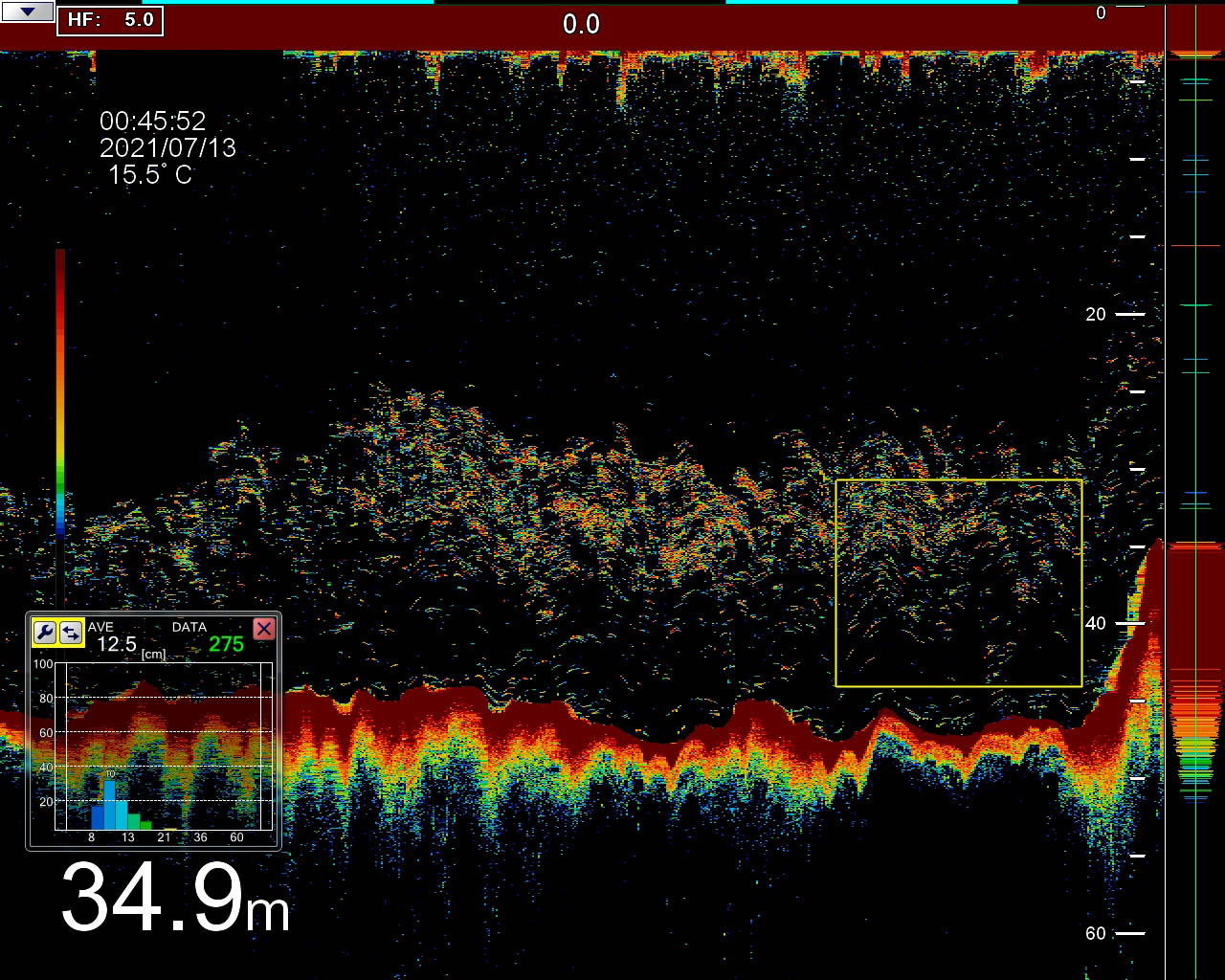

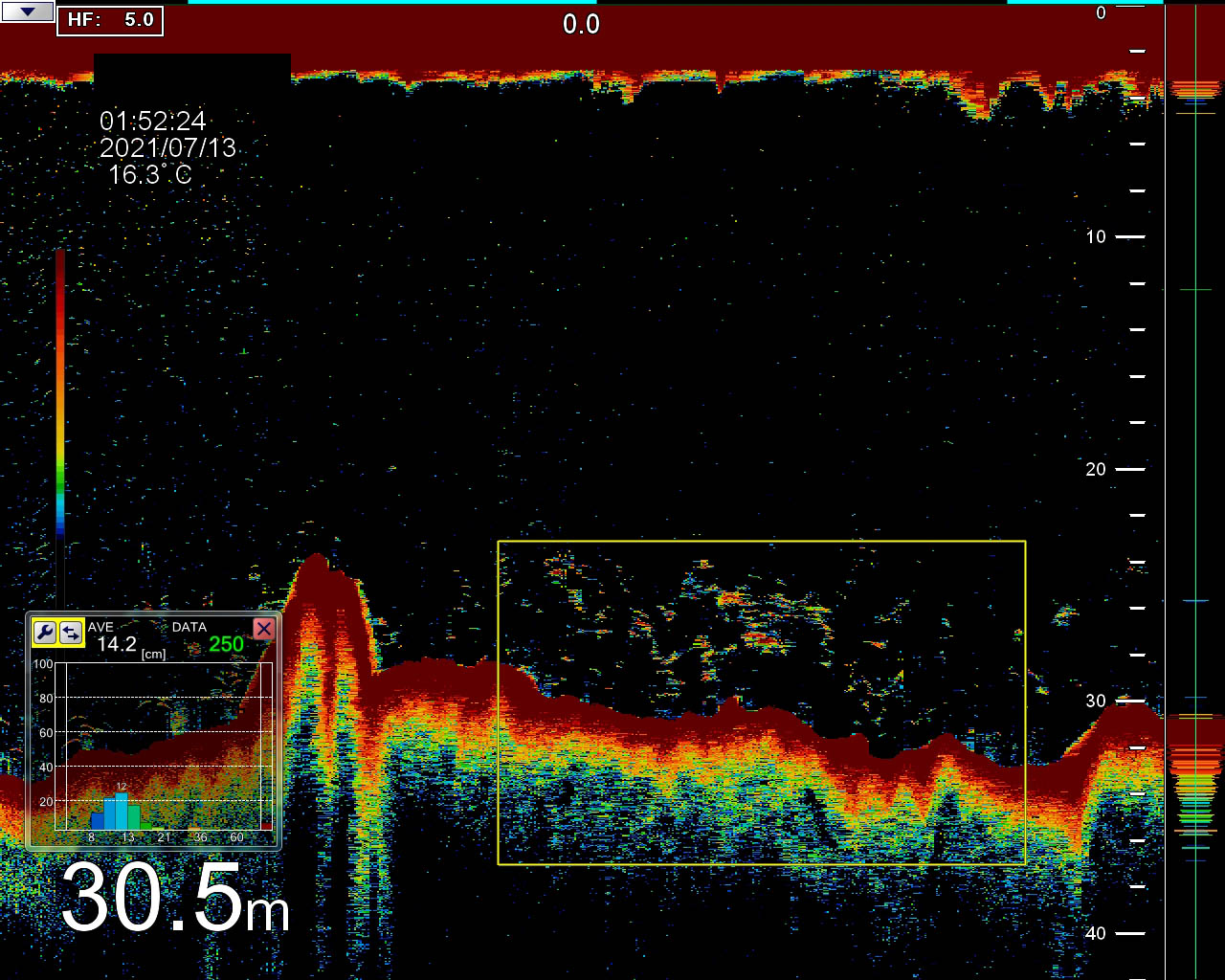

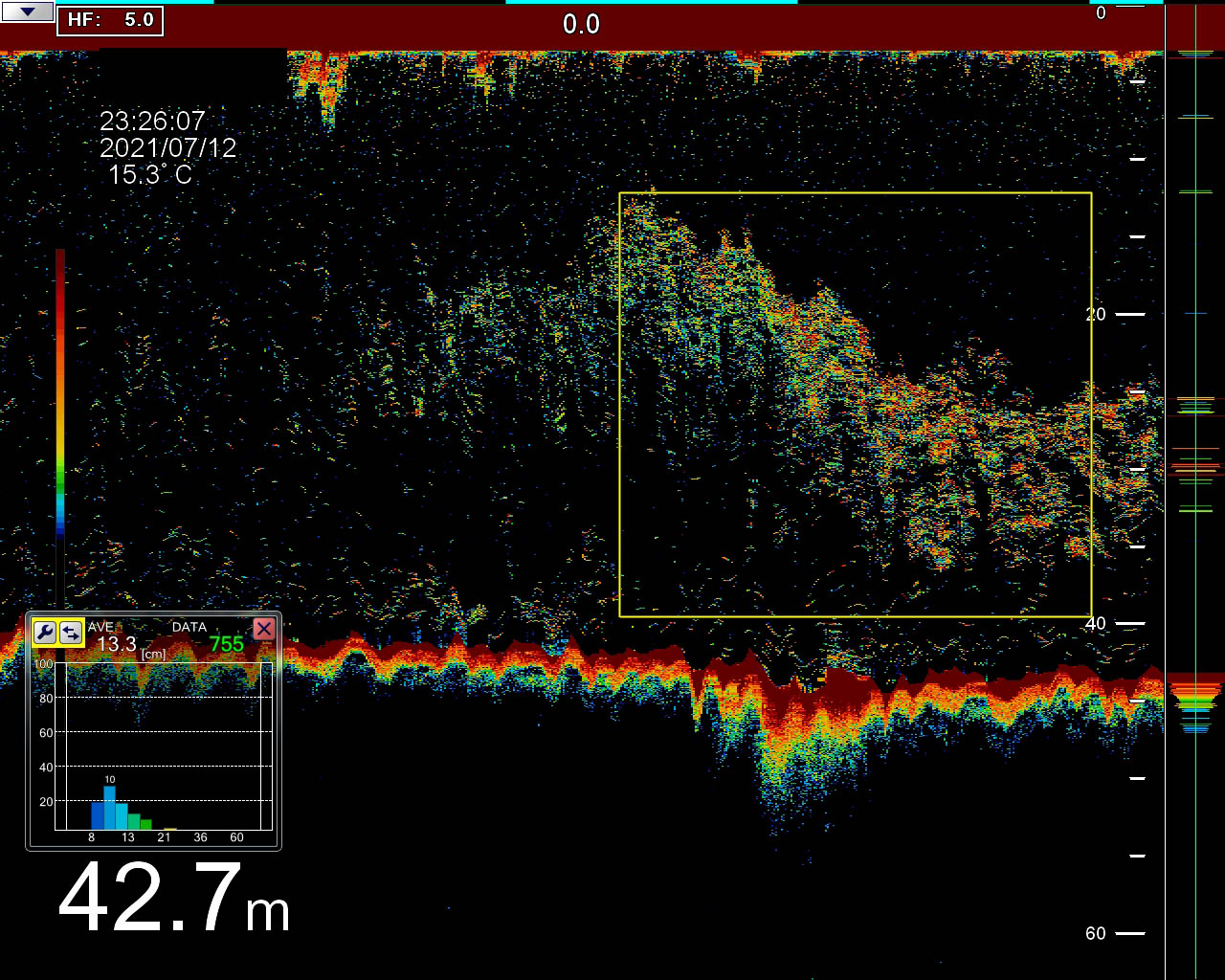

DISCRIMINATION DE TAILLE DE POISSON du FSS3BB

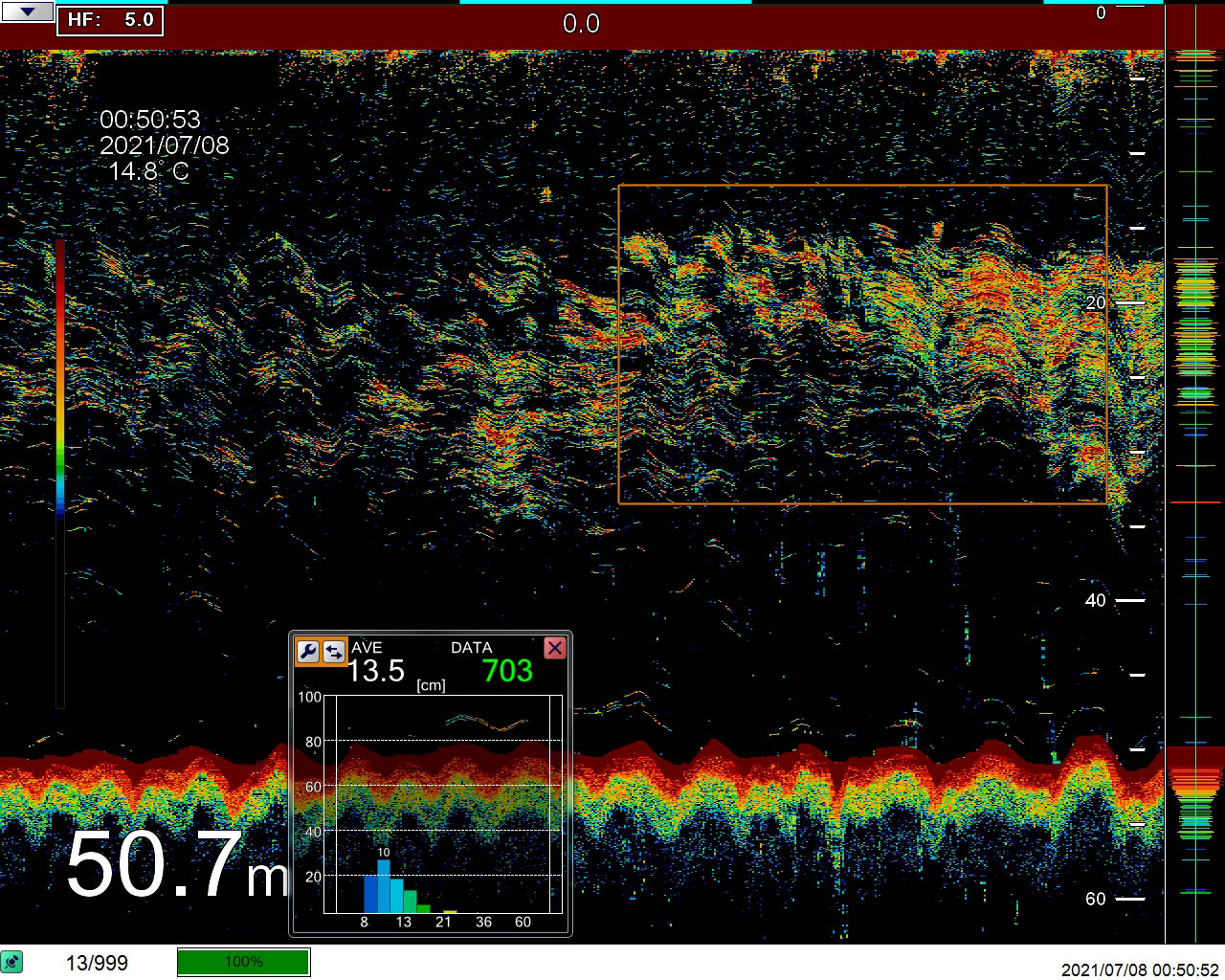

Un graphique intuitif renseigne sur le nombre de poissons analysés au sein de la sélection, et sa répartition, en pourcentage par tailles. Le graphique illustre soit la détection sélectionnée ou une tranche de profondeur déterminée. L'enregistrement de données et la fonction de capture d'écran permet un examen facile des échos passés (les données enregistrées peuvent être enregistrées sur un périphérique de stockage de données externe).

L'emplacement géographique des bancs de poissons peut être transmis à l'équipement de navigation connecté Maxsea TZ. La liste des icônes de la barre InstantAccess^TM permet un accès direct aux menus (en français) avec une brève description de chaque élément.

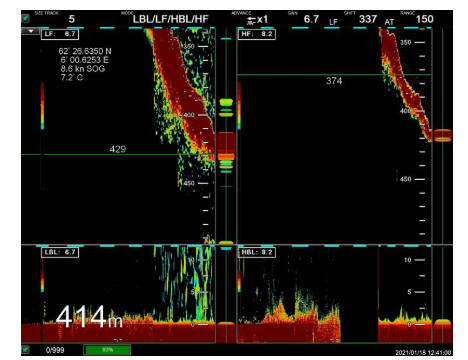

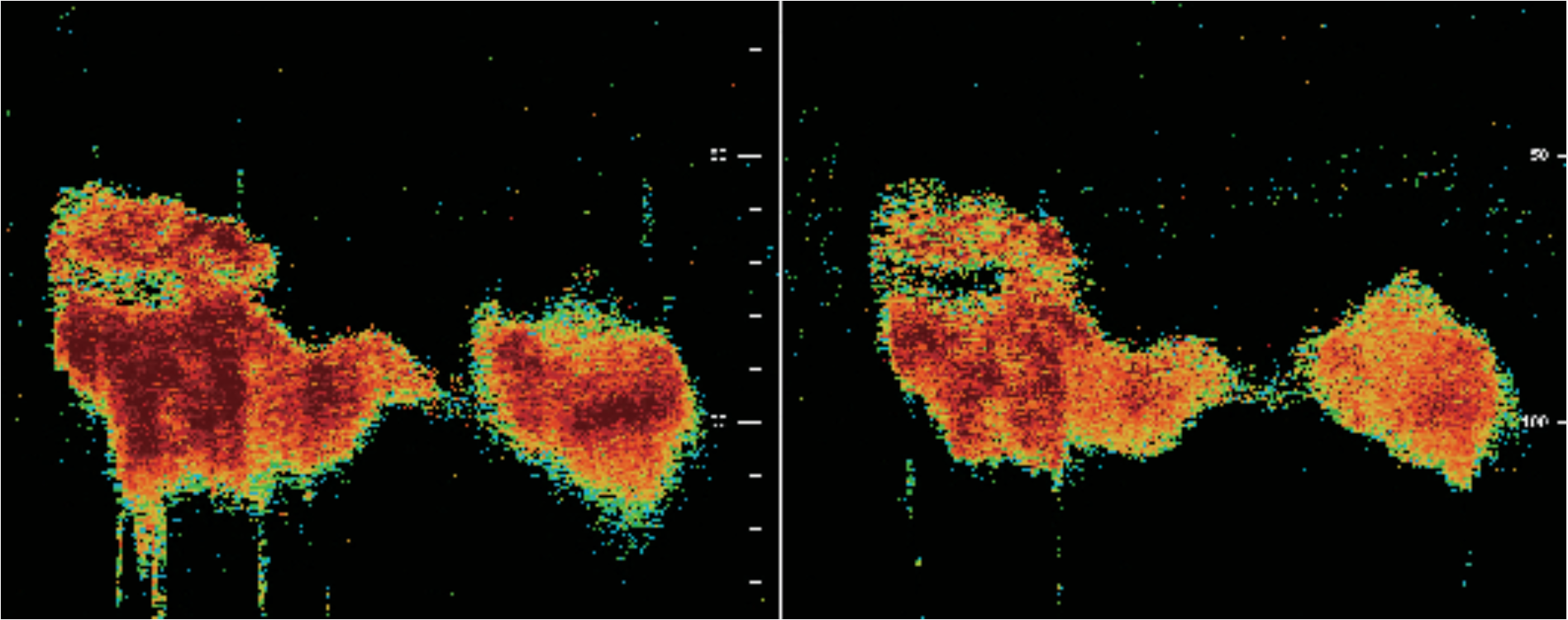

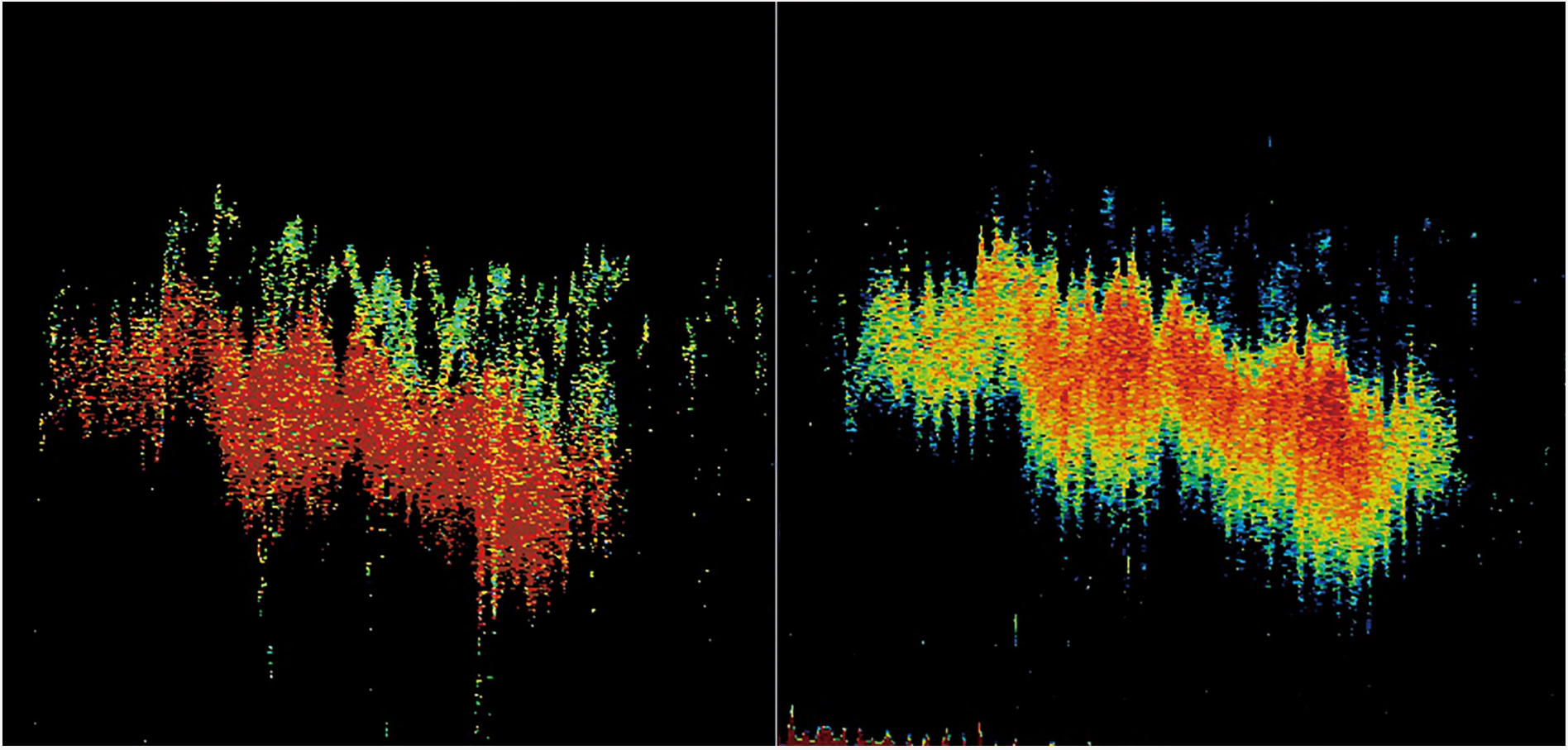

Transmission simultanée du FSS3BB

Le taux de mise à jour de l'écho est doublé en appliquant la transmission simultanée, ce qui fournit une présentation plus riche du banc de poissons.

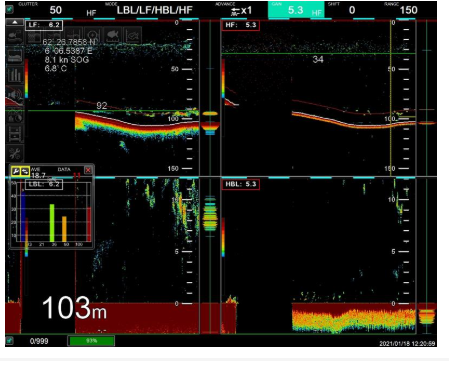

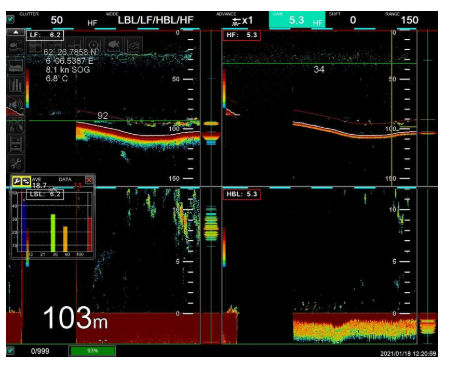

Superposition de la ligne de profondeur par capteur de filet connecté

Les informations du capteur de filet peuvent être affichées sur l'écran*.

* Les modèles compatibles sont TE-155 (Marport), TS-337A (Imaginex) et ITI System (Simrad). Un réglage initial est requis.

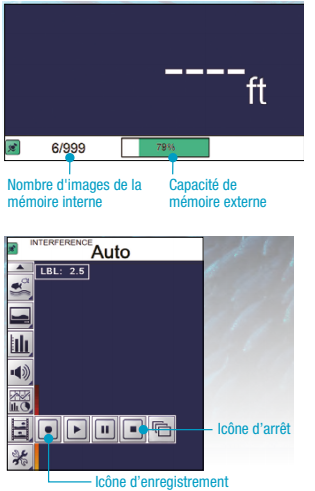

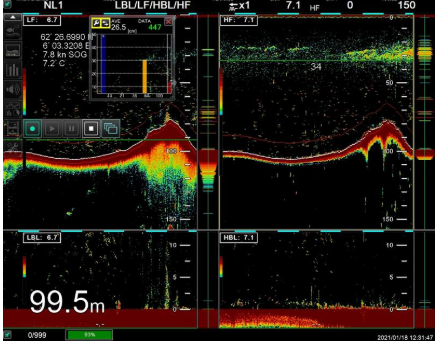

Les captures d'écran et les données d'écho peuvent être enregistrées et relues

Un maximum de 999 captures d'écran peut être enregistré sur le processeur. Vous pouvez également rejouer l'affichage de l'écho à tout moment si vous souhaitez le revoir. Ceci est utile pour comparer la taille des bancs de poissons. Pour les périphériques de mémoire externes*, le nombre de fichiers pouvant être enregistrés dépend de la capacité de l'appareil.

* Option

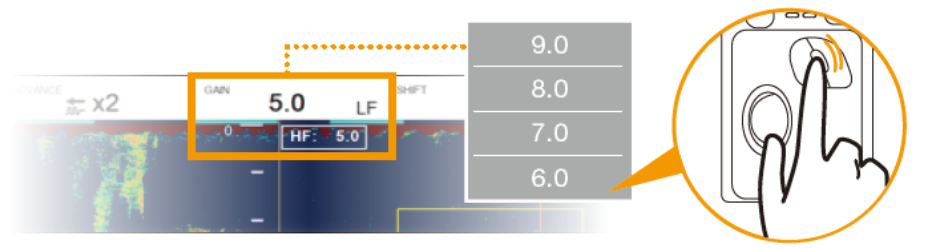

Fonctionnement simple et rapide

L'entête de l'écran contient également les menus Echelle, Décalage, Sensibilité, Vitesse de défilement et Mode d'affichage. Ces fonctions sont accessibles immédiatement et réglées en tournant simplement la molette de l'unité de commande.

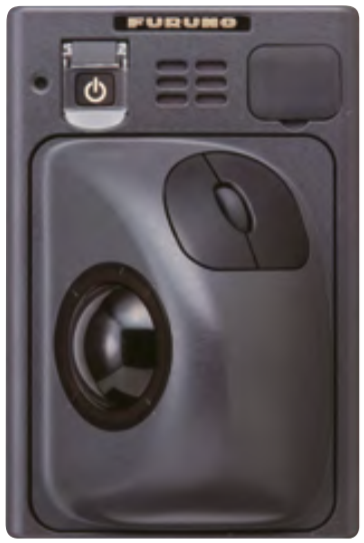

Le trackball

Le FSS-3BB peut être utilisé facilement et rapidement avec son contrôleur à trackball.

Caractéristiques

Sondeur 1-3kW TruEcho CHIRP^TM
Transmission simultanée.
Fonctionnement simple avec l'unité de commande Trackball.

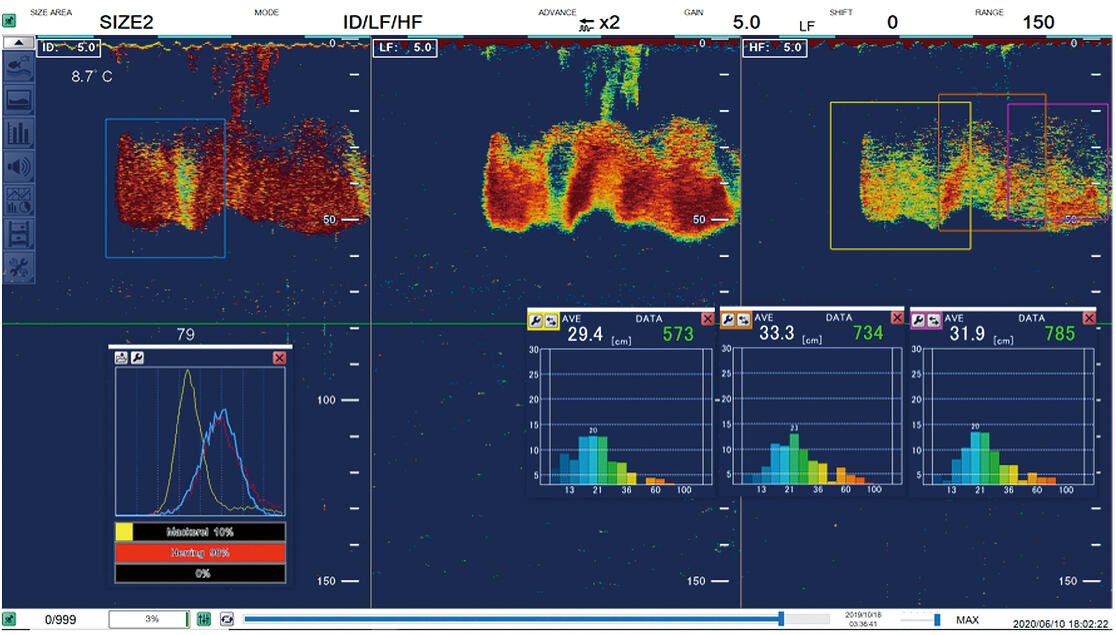

Le graphique de la taille des poissons (3 graphiques maximum) permet d'estimer la distribution des poissons à trois endroits en un coup d'œil.
Les fonctions d'enregistrement de DATA et de capture d'image permettent la relecture des échos détectés.
Le mode scroll back du trackball permet de revoir les précédents enregistrements.
Les enregistrements peuvent être sauvegardés sur un disque dur externe.
Processeur et émetteur séparés facilitant l'installation.
Les informations de capteurs de panneaux peuvent être affichées : Modèles ** Compatible : TE-155 (Marport), TS-337A (Imaginex) and ITI System (Simrad).

Contenu

1 X 00003719100 Processor Unit FSS-301
1 X 00002761900 Trackball Control Unit RCU-026
1 X 00003719400 Transceiver Unit FSS-302-E
1 x 10M LAN CABLE BETWEEN PROCESSOR AND TRANSCEIVER, DTIC5E350SLABVCV10T
2 x 5M POWER CABLE FOR PROCESSOR AND TRANSCEIVER, MJ-A3SPF0018-050ZC
STANDARD INSTALLATION MATERIALS AND SPARE PARTS 1 SET

Caractéristiques techniques

Alimentation : 12/24 V
Etanchéité : 22 IP
Fréquence : 15-242 kHz
Puissance : 1k-3k W
Ethernet : 1

Vidéos

Présentation du sondeur FSS-3BB avec discrimination d'espèce et de taille de poisson

Pièces et accessoires

CM265LHG	La sonde CM265LHG est une sonde CHIRP double bande calibrée pour le FCV1900G et le FSS-3BB	NC
CM599LHG	Sonde CHIRP CM599LHG, extérieur coque plastique, XID, 28-60 & 130-210kHz 2-3kW compatible FCV1900B, FCV1900G et FSS-3BB	NC
MU150HD	Moniteur marinisé 15'' LCD TFT couleur, encastrable, 1000cd/m², IP56 (face arrière IP22), XGA 1024x768 pixels, 600:1, 12-24Vcc. - Remplacé par IMD040540BA	NC
MU152	Moniteur marinisé 15'' LCD couleur WM, encastrable, 400cd/m², IP56 face avant/IP22 face arrière, XGA 1280 x 768, 12-24 Vcc	NC
MU190	Moniteur 19'' LCD couleur IMO, encastrable, 450cd/m², SXGA 1280x1024 pixels, 100/230Vca pour radar et ECDIS (Etrier en option). - Remplacé par IMD033080BC	NC
MU190HD	Moniteur marinisé 19'' LCD couleur, encastrable, 1000cd/m², IP56 (châssis IP22), SXGA 1280x1024 pixels, 900:1, 12-24Vcc. - Remplacé par IMD040530BA	NC
MU231	Ecran plat 23.1'' 220V 400cd/m² Homologué Wheelmark pour RADAR et ECDIS (Etrier en option) - Remplacé par IMD033100AC	NC
MU270W	Ecran plat 27'' WIDE couleur 400cd/m², 1920x1200 WUXGA, 1500:1, Homologué IMO avec les Chart Radar et Ecdis FURUNO (Etrier en option).	NC
00137458000	C44-02 50M EXTENSION CABLE	NC
00159466000	HDMI-TO-DVI-A-L10.3M CABLE ASSEMBLY 06S100540	NC
00137462000	C44-02 30M CABLE RALLONGE	1 022,51 € TTC (22%)
00140717000	HDMI-TO-DVI-L=10.3M CABLE ASSEMBLY 02S10090	NC
00140718000	HDMI-TO-DVI-L=5.3M CABLE EQUIPE HDMI - DVI 5.3M - Remplacé par 00147145000	NC
00157811000	TM000-FDX06_TXRX_30M DVI/USB_REPEATER 86S000050	NC
00157812000	TM000-FDX06_RX DVI/USB_REPEATER 86S000050	NC
00157813000	TM000-FDX06_TX DVI/USB_REPEATER 86S000050	NC
00157814000	WO2511 30M CABLE ASSEMBLY 86S000050	NC
00157815000	WO2512 50M CABLE ASSEMBLY 86S000050	NC
00157816000	WO2513 100M CABLE ASSEMBLY 86S000050	NC
00157817000	TM000-FDX06_TXRX_50M DVI/USB_REPEATER 86S000050	NC
00157818000	TM000-FDX06_TXRX100M DVI/USB_REPEATER 86S000050	NC
00157819000	TM000-FDX06_TXRX DVI/USB_REPEATER 86S000050	NC
00159467000	HDMI-TO-DVI-A-L5.3M CABLE POUR ECRAN DEPORTE 06S100540	NC
00003767400	CM599LHW TRANSDUCER	10 943,33 € TTC (22%)
CM599LM	Sonde CHIRP en uréthane, 2-3 kW sTank/Cavity/Pocket Mount, 28-60 kHz et 80-130 kHz	NC
00002740800	CM275LHW TRANSDUCER	NC
00003043900	RU-1746B2 ALIMENTATION AC/DC 220VAC --> 24VCC 13 AMP	NC
00003624400	CP10-10100 10M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC
00003624600	CP10-10120 30M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC
00003624700	CP10-10130 40M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC
00003624800	CP10-10140 50M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC
00003672200	CP10-10150 INSTALLATION MATERIALS	NC
00003767300	PM411LWM TRANSDUCER	12 771,25 € TTC (22%)
00003782000	Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM	NC
00002740500	PM111LM TRANSDUCER	NC
00110754010	RNS-08-132 CABLE ASSEMBLY 03S0020	NC
00002740400	PM111LHG TRANSDUCER	NC
00002740300	CM265LM 12M SONDE EXT COQUE CHIRP/PLAST. 1KW/P-T/XID/NU	NC
00117182000	OP24-27 FLUSH MOUNT RCU-026	NC
00118631010	6TPSH-XH12X2-L5.0SP2 CABLE ASSEMBLY 24S103894	NC
00118632010	6TPSH-XH12X2-L10SP2 CABLE ASSEMBLY 24S103894	NC

00003624500	CP10-10110 15M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER	NC

00003719400	FSS-302-E TRANSCEIVER UNIT	NC
00002761900	RCU-026 CLAVIER TRACKBALL FAR3000/FMD32XX/FSS3BB	NC
00003719100	FSS-301 PROCESSOR UNIT	NC

00156478000	PCOM-C605-FJ KIT CPU BOARD 86S00001	4 667,87 € TTC (22%)
00108573000	26P0015(LF) PWR PRINTED CIRCUIT BOARD MU150HD/190RH/V	991,43 € TTC (22%)
00108574000	26P0018(LF) CON PRINTED CIRCUIT BOARD	266,33 € TTC (22%)
00116956000	MU3955N1 BALL TAS4728N1 SP	233,76 € TTC (22%)
00116957000	MU3955N2 RING UNIT TAS4728N1 SP	227,85 € TTC (22%)
00116958000	MU3955N3 BALL&RING UNIT TAS4728N1 SP	455,71 € TTC (22%)
00123220000	05-085-1011/2/3/4 CACHE BOUTON DSC-60	129,12 € TTC (22%)
00141693000	24P0125 KEY-USB1 KEY-USB1 PCB W/SHIELD FORM CHINA RCU24/5/6	470,49 € TTC (22%)
00141716000	24P0122(LF) TBKEY PRINTED CIRCUIT BOARD	1 271,07 € TTC (22%)
00141717000	24P0123(LF) PWRSW PRINTED CIRCUIT BOARD CHINA RCU-026	174,31 € TTC (22%)
00156471000	10P7104(LF) PSPK PRINTED CIRCUIT BOARD FSV-7503	295,91 € TTC (22%)
00156472000	10P7099(LF) PIF PRINTED CIRCUIT BOARD FSV-7503	788,06 € TTC (22%)
00158693000	FSS-302 COVER COVER ASSEMBLY	547,98 € TTC (22%)
00156485000	CABLE-SATA(B786U340) CABLE ASSEMBLY	206,59 € TTC (22%)
00158689000	02P6392A(LF) CTRL PRINTED CIRCUIT BOARD FSS-302	3 368,27 € TTC (22%)
00158690000	80-0696 MJ CONNECTOR ASSEMBLY	184,00 € TTC (22%)
00158691000	SP02-05901 SPARE PARTS	44,38 € TTC (22%)
00158692000	CP02-09701 INSTALLATION MATERIALS	60,52 € TTC (22%)
00159277000	PCOM-C605-FJ KIT CPU BOARD W/O SATA CABLE	4 515,33 € TTC (22%)
00158709000	FSS-301 CASE CASE ASSEMBLY	881,28 € TTC (22%)
00158707000	-252746 SSD	711,80 € TTC (22%)
00158699000	02P6390(LF) FIL PRINTED CIRCUIT BOARD FSS-302	1 033,80 € TTC (22%)
00158697000	02P6393(LF) TRX PRINTED CIRCUIT BOARD FSS-302	4 437,86 € TTC (22%)
00158696000	02P6391A(LF) PWR PRINTED CIRCUIT BOARD FSS-302	2 560,71 € TTC (22%)
