FR10

Radars maritimes série FR & FAR Ref : IMD040240BA

Radar LCD couleur 10,4'' + Radar série DRS optionnel au choix - sans câble

PRIX : 2 501,00 € TTC (22%)


Descriptif

Naviguez en toute sécurité en identifiant les risques

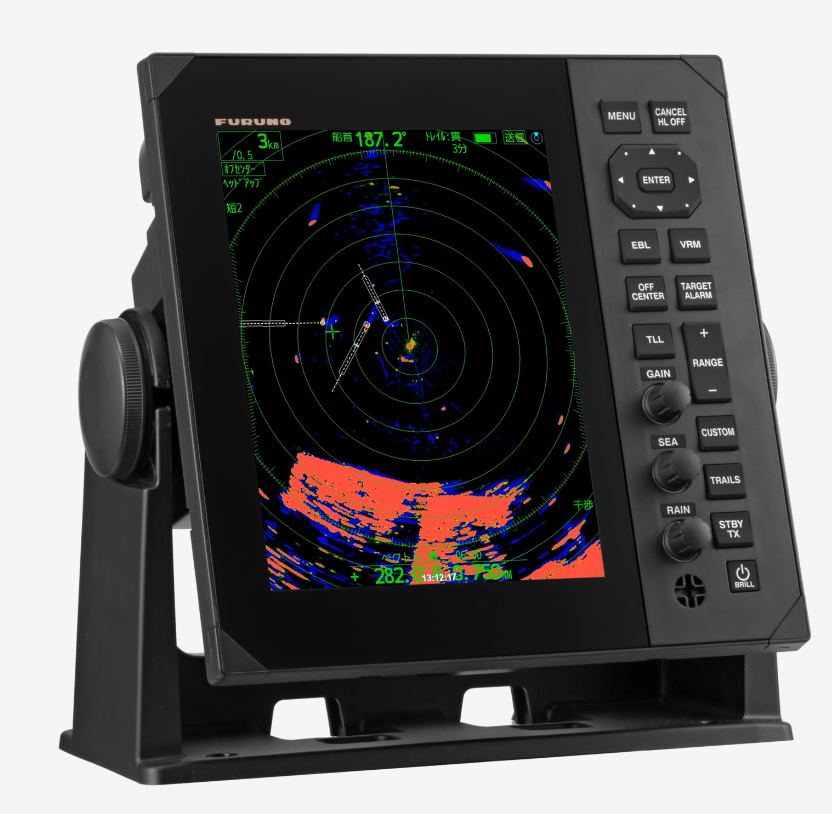

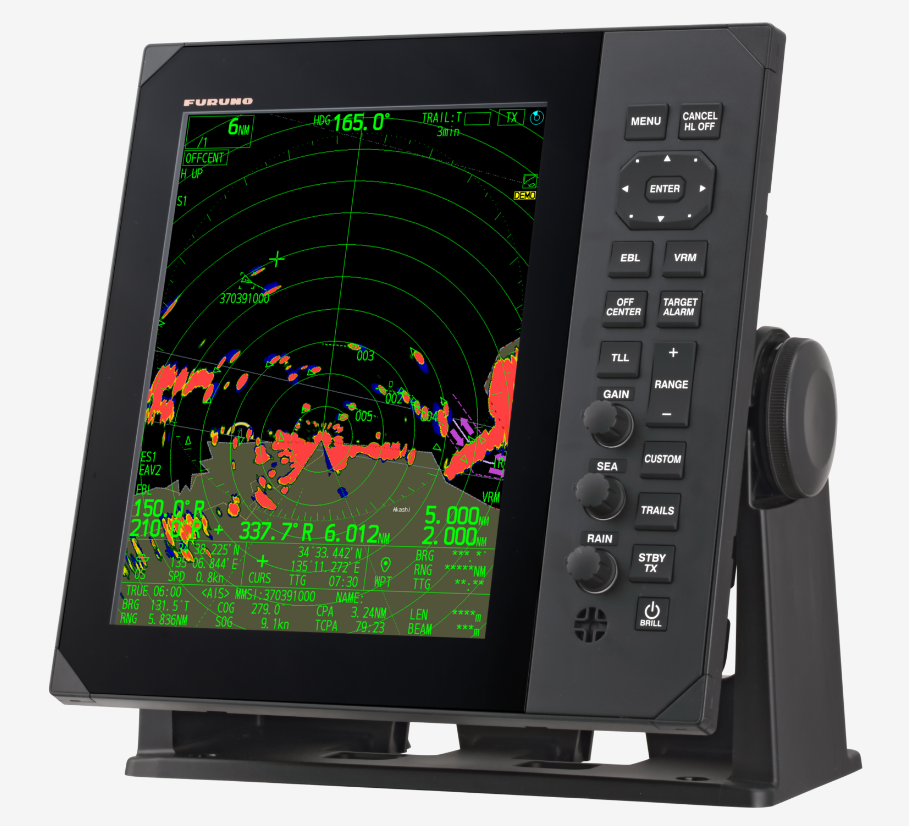

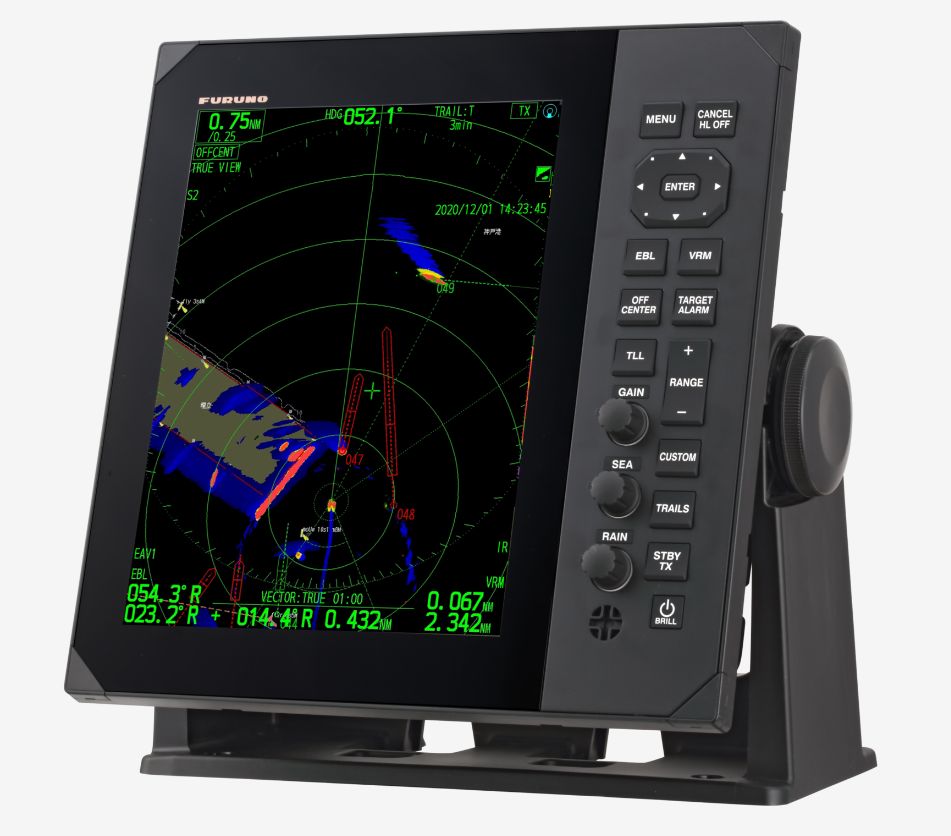

Les radars FR-10 et FR-12, LCD couleur 10,4"/12,1", sont des radars maritimes composés d'un écran dédié qui peut être librement combinée avec les antennes de la série DRS de Furuno pour répondre à une grande variété de besoins de détection. Ces radars sont dotés des dernières technologies, comme, le Risk Visualizer™, une nouvelle fonction qui fournit des informations visuelles sur les zones de collision potentielles et les mouvements de tous les navires environnants, ainsi que l'Echo Average, le Target Analyzer™, le Fast Target Tracking™, le RezBoost™ et de nombreuses autres fonctions utiles pour vous aider à suivre la trace de n'importe quelle cible pour votre navigation et vos opérations en toute sécurité, comme l'AIS personnalisé, les touches de fonction programmables par l'utilisateur et le support multilingue.

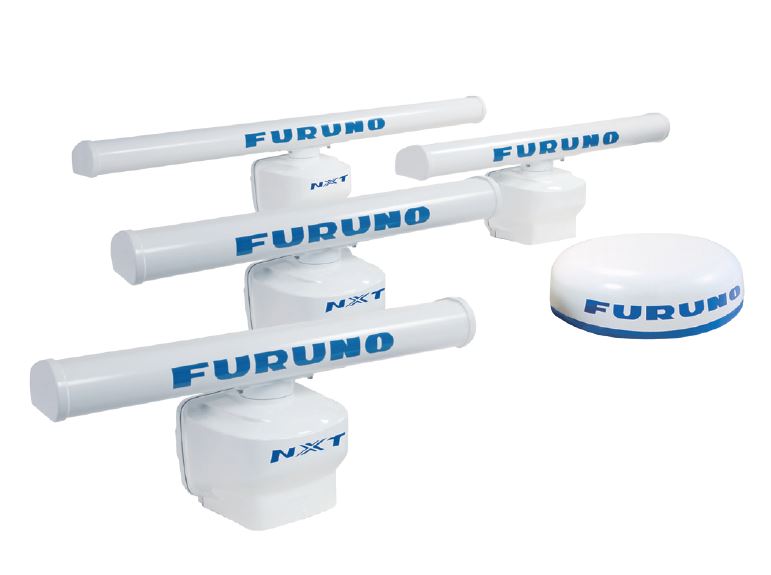

Compatible avec les antennes puissantes de la série DRS de Furuno

Les FR-10 et FR-12 sont compatibles avec n'importe quelle antenne de la série DRS, ce qui permet une grande variété de configurations. En sélectionnant la taille de l'écran, la puissance, le type et la taille de l'antenne, vous pouvez construire le radar qui répond le mieux à vos besoins.

Antennes DRS compatibles :

Radômes :
  • Modèle DRS2D-NXT
  • Modèle DRS4D-NXT
  • Modèle DRS4DL+
Aériens tournants :
  • Modèle DRS6A-NXT
  • Modèle DRS12A-NXT
  • Modèle DRS25A-NXT
  • Modèle DRS6A-XClass
  • Modèle DRS12A-XClass
  • Modèle DRS25A-XClass

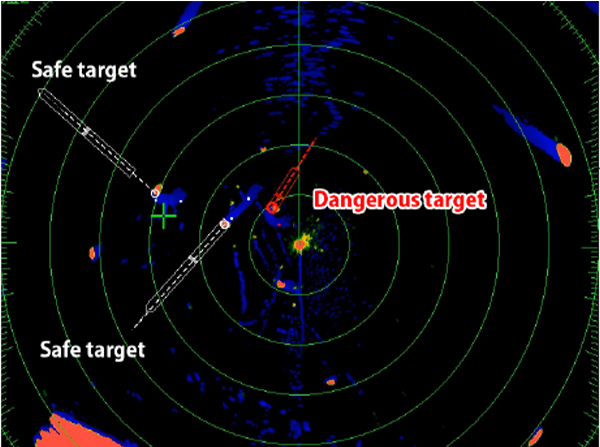

RISK VISUALIZERTM

Risk Visualizer™ affiche les zones de collision potentielles en fonction de la position et du mouvement actuels de tous les navires environnants. Grâce à cet affichage, il est facile d'obtenir un aperçu rapide et intuitif de la situation autour de votre navire. En outre, des alertes codées par couleur en fonction de la menace de collision, du vert (normal) au rouge (dangereux), vous aideront à évaluer le niveau de danger et à planifier votre prochaine manœuvre. Il s'agit de notre premier radar commercial à intégrer cette fonctionnalité, qui contribue à l'amélioration continue de la sécurité en mer.

FAST TARGET TRACKINGTM

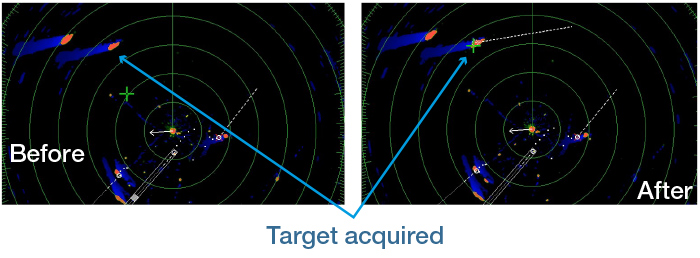

Fast Target Tracking™ affiche instantanément un vecteur indiquant la vitesse et le cap de la cible. Les cibles sont automatiquement suivies depuis le début, ce qui permet de calculer immédiatement la trajectoire de la cible et d'afficher son vecteur vitesse.
Le nombre maximum de TT (Target Tracking) est de 100 cibles lorsqu'il est connecté aux séries DRS-NXT ou DRS-X_CLASS.

TARGET ANALYZERTM

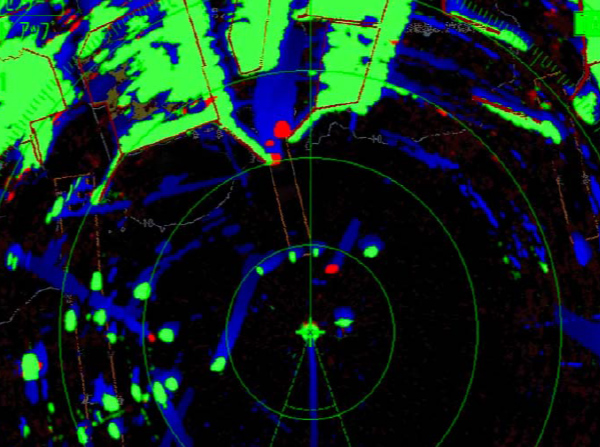

Target Analyzer™ analyse les cibles et identifie celles qui sont dangereuses et susceptibles d'entrer en collision avec votre navire, en utilisant différentes couleurs en fonction du degré de dangerosité. L'affichage des cibles potentiellement dangereuses en différentes couleurs vous permet de visualiser en un seul coup d'œil les dangers qui menacent votre sécurité à bord.

ECHO AVERAGE

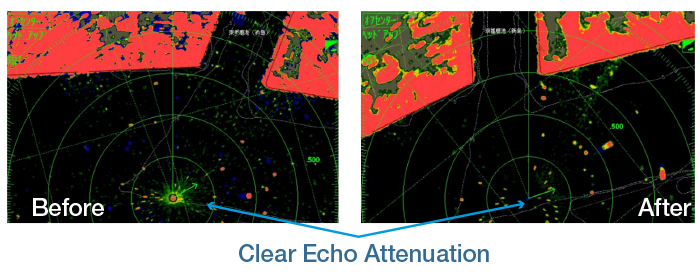

Echo Average (moyenne d'écho) atténue les échos irréguliers, tels que les réflexions de surface et les précipitations, et stabilise les échos provenant des bateaux. Il s'agit de vous permet de voir plus facilement ce que vous avez besoin de voir, même dans de mauvaises conditions météorologiques telles que la houle, les précipitations ou le brouillard dense.

AIS SUR MESURE

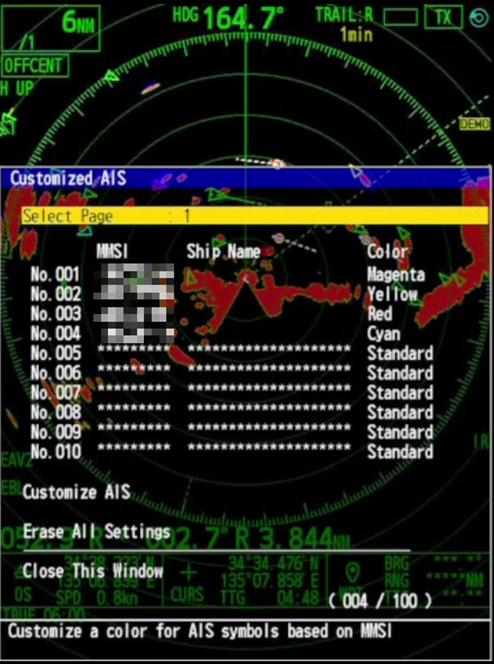

La couleur des symboles AIS (maximum : 100) peut être personnalisée avec 9 couleurs différentes : 4 options de couleur supplémentaires, rouge, jaune, cyan et magenta, en plus des options standard tel que le vert, le rouge, le bleu, le blanc et le noir. L'option de couleur est sauvegardée sur le FR-10/12, ainsi lorsque des cibles AIS avec le même MMSI sont détectées à nouveau, elles seront affichées dans les couleurs enregistrées. Ceci est très utile pour suivre la position de certains navires en particulier ou d’une même flotte.
.


Plus produit

Les FR-10 et FR-12 offrent des performances supérieures et de nouvelles fonctionnalités. Ils s'adaptent à une gamme plus large de navires sur divers marchés grâce à une sélection élargie de types d'antennes radar, allant des radômes compacts à une variété d'aériens tournants, la combinaison la plus économique est le FR-10 + DRS4DL+ tandis que le FR-12 + DRS25A-NXT est la plus luxueuse.


Caractéristiques

ANTENNE
Puissance : dépend de l'antenne sélectionnée (voir les antennes DRS).
Antennes compatibles : DRS4DL+, DRS2D/4D/6A/12A/25A-NXT, DRS6A/12A/25A X-Class
Échelles :
  • 0,0625 à 36 NM (DRS4DL+)
  • 0,0625 à 48 NM (DRS2D/4D-NXT)
  • 0,0625 à 72 NM (DRS6A-NXT)
  • 0,0625 à 96 NM (DRS6A/12A/25A X-Class, DRS12A/25A-NXT)

AFFICHAGE
Ecrans :
  • LCD couleur 10,4 pouces
  • LCD couleur 12,1 pouces
Mode d'affichage : Head-up, Course-up, North-up, True motion, Stern-up
Autres modes / fonctions :
  • Risk Visualizer™
  • Target Analyzer™
  • Target Tracking™
  • True Echo Trail
  • Echo Average (Moyenne de l'écho) (FR-12 uniquement)
  • Ecran secondaire
  • Affichage AIS
  • Superposition radar sur la cartographie

ALIMENTATION
  • FR-10 : 12-24 VDC : 1.1-0.6 A
  • FR-12 : 12-24 VDC : 1.7-0.9 A


Contenu

-1x Ecran
-1x Câble d'alimentation MJ-A3SPF0024-035C (3,5m)
-1x Matériel d'installation
-1x Accessoires
-1x Pièces de rechanges

Caractéristiques techniques

Alimentation : 12-24 V
Echelle : 96 NM
Puissance : 25W-25k W
Résolution : 800 x 600 Pixels
Solid-State : Yes (depending on the antenna type)
Taille : 3.5/4/6 ft
Vitesse de Rotation : 24/48 RPM


Vidéos

Technology - Risk Visualizer™

Pièces et accessoires

00150705000 FRU-MM1MF1MF1001 T. de connexion Mâle/Femelle/Femelle (Micro5) 79,30 € TTC (22%)
00116788010 MOD-Z072-020+ Câble réseau RJ45 <-> RJ45 4 paires - 2m 83,94 € TTC (22%)
00116789010 MOD-Z072-050+ Câble réseau RJ45 <-> RJ45 4 paires - 5m 89,06 € TTC (22%)
00116790010 MOD-Z072-100+ Câble réseau RJ45 <-> RJ45 4 paires - 10m 151,72 € TTC (22%)
00118467000 OP03-221 CONNECTOR ASSEMBLY 6P 80,43 € TTC (22%)
00118469000 OP03-222 CONNECTOR ASSEMBLY 7P 80,43 € TTC (22%)
00150701000 FRU-NMEA-PFF-010 CABLE ASSEMBLY 20S10511 80,43 € TTC (22%)
00150703000 FRU-NMEA-PFF-020 Cordon NMEA2000 avec connecteur Micro5C droite 5 plots F <> Nu - 2m 72,64 € TTC (22%)
00150704000 FRU-NMEA-PFF-060 Cordon NMEA2000 avec connecteur Micro5C droite 5 plots F <> Nu - 6m 101,42 € TTC (22%)
00003009700 OP03-21 BUZZER EXTERIEUR 1721MK2/1832/1942/7062/FAR21X7 NC
00150706000 FRU-MF000000001 Terminaison Femelle (Micro5) 36,60 € TTC (22%)
00150707000 Terminaison Mâle (Micro5) 36,60 € TTC (22%)
00153306000 FRU-NMEA-PMMFF-010 Cordon NMEA2000 Micro5C droite 5 plots M/F - 1m NC
00153307000 FRU-NMEA-PMMFF-020 Cordon NMEA2000 Micro5C droite 5 plots M/F - 2m NC
00153308000 FRU-NMEA-PMMFF-060 Cordon NMEA2000 Micro5C droite 5 plots M/F - 6m NC
00159607000 MJ-A6SPF0012-100C CABLE ASSEMBLY 64S4071-2 NC
00159608000 MJ-A6SPF0003-150C SIGNAL CABLE ASSEMBLY 20S0093-1 138,81 € TTC (22%)
00163042000 OP03-269 FRONT FIXING PANEL KIT FR-10 257,44 € TTC (22%)
00016892410 MJ-A6SPF0003-100C SIGNAL CABLE ASSEMBLY 20S0093-1 NC
00001176200 HUB101 Hub Ethernet 8 ports 12-24Vcc Navnet (Fonction Power Synchronisation) 963,80 € TTC (22%)
00107783010 FRU-0505-FF-IS Connecteur Femelle/Femelle terminaison en ligne NMEA2000 36,60 € TTC (22%)
00015402910 MJ-A6SPF0003-020C CABLE EQUIPE 66,44 € TTC (22%)
00015405310 MJ-A6SPF0012-050C CABLE EQUIPE 6PF<>6PF 5M GP7000<>NAVNETVX2 125,89 € TTC (22%)
00015405410 MJ-A6SPF0003-050C Cordon Data (6PF<->Nu) - 5m (existe aussi en 10m, nous consulter) 48,80 € TTC (22%)
00015968811 MJ-A7SPF0003-050C 103,70 € TTC (22%)
00016050710 NC-050505-FMF-TS001 CONNECTEUR T MICRO5C / MINI 19S1184-0 135,58 € TTC (22%)
00016050810 LTWMN-05AMMT-SL8001 RESISTANCE DE TERMINAISON MINI 19S1187-0 60,52 € TTC (22%)
00016151310 MJ-A6SPF0012-150C SIGNAL CABLE ASSEMBLY 64S4071-2 NC
00016796811 CB-05PM+05BF-010 CABLE ASSEMBLY 19S1164-1 122,40 € TTC (22%)
00016796911 CB-05PM+05BF-020 CABLE ASSEMBLY 19S1164-1 135,58 € TTC (22%)
00016797011 CB-05PM+05BF-060 CABLE ASSEMBLY 19S1164-1 225,97 € TTC (22%)
00016797111 CB-05BFFM-010 CABLE ASSEMBLY 19S1165-1 83,94 € TTC (22%)
00016797211 CB-05BFFM-020 CABLE ASSEMBLY 19S1165-1 111,91 € TTC (22%)
00016797311 CB-05BFFM-060 CABLE ASSEMBLY 19S1165-1 193,69 € TTC (22%)
00016050910 LTWMN-05AFFT-SL8001 TERMINATION RESISTOR(MINI) 19S1188-0 44,38 € TTC (22%)
DRS4DL+ " Radôme 49cm - 4kW - 36MN - 24RPM - Largeur du faisceau : 5,2° 2 379,00 € TTC (22%)
DRS2D-NXT Radar DOPPLER sans-magnetron - Fonctions : Target Analyzer, Bird Mode, RezBoost & Target Tracking - radôme 49cm - 25W - 48MN - 24/36/48 RPM - largeur de faisceau de 5.2° / 12?24V - sans câble - poids : 6.5kg 3 233,00 € TTC (22%)
DRS4D-NXT Radar DOPPLER sans-magnetron - Fonctions : Target Analyser, Bird Mode, RezBoost & Target Tracking - radôme 61cm - 25W - 48MN - 24/36/48 RPM - largeur de faisceau de 3,9° / 12?24V - sans câble - poids : 7,3kg 3 647,80 € TTC (22%)
DRS6A-NXT "Radar DOPPLER sans-magnetron au choix, radiateur 3.5, 4' ou 6' Fonctions : Target Analyser, Bird Mode, RezBoost & Target Tracking - 25W - 72MN - 24/36/48 RPM - Largeur de faisceau de 1.4° à 2.3° / 12 ? 24V - sans câble - poids : 22-27k" 7 307,80 € TTC (22%)
DRS12A-NXT Radar aérien DOPPLER sans-magnetron - 100W (sans câble et sans radiateur) 8 113,00 € TTC (22%)
DRS25A-NXT Radar poutre DOPPLER sans-magnetron - 200W (sans câble et sans radiateur) 9 455,00 € TTC (22%)
DRS6A-XCLASS Antenne - 6kW - 96MN - au choix, aérien tournant 3.5, 4' ou 6', 24V, (sans câble et sans radiateur) - Remplacé par IMD034550BA NC
DRS12A-XCLASS Antenne 12kW - 96MN - au choix, aérien tournant 4' ou 6', 24V, (sans câble et sans radiateur) 7 185,80 € TTC (22%)
DRS25A-XCLASS Antenne 25kW - 96MN - au choix, aérien tournant 4' ou 6' , 24V, (sans câble et sans radiateur) 7 869,00 € TTC (22%)
00151260000 Câble 10M FRU-2P5S-FF-10M-A Câble radar Ethernet/alimentation 10m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). 167,86 € TTC (22%)
00151262000 Câble 15M FRU-2P5S-FF-15M-A Câble radar Ethernet/alimentation 15m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). 232,42 € TTC (22%)
00151264000 Câble 20M FRU-2P5S-FF-20M-A Câble radar Ethernet/alimentation 20m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). 219,60 € TTC (22%)
00003845600 RDP-160-E DISPLAY UNIT CHINA NC
00163065000 03-176-1002/#6601-P KNOB ASSEMBLY 40,36 € TTC (22%)
00162963000 03P9699(LF) MAIN PRINTED CIRCUIT BOARD CHINA RDP-160/1 1 261,66 € TTC (22%)
00162948000 03P9700(LF) PNL PRINTED CIRCUIT BOARD CHINA RDP-160/1 233,76 € TTC (22%)
