CV7-STBG fond blanc
Interface STBG

LC-CV7-STBG

Capteurs de vitesse, vent et météo Ref : LC-CV7-STBG

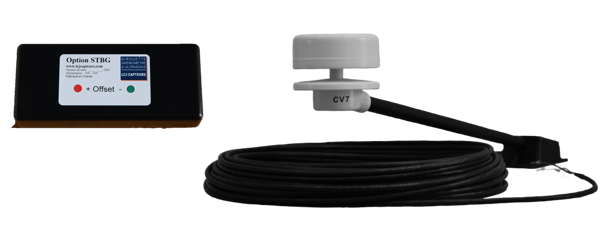

CV7 Standard avec interface STBG - Pack interface STBG avec capteur de vent à ultrasons, montage oblique, câble 25m, compatible avec instruments Raymarine® et B&G® toutes générations.

PRIX : NC

Descriptif

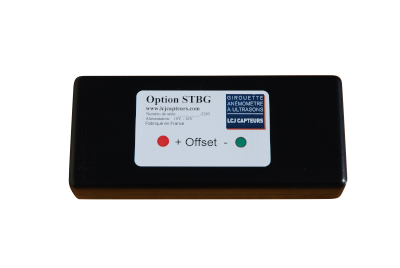

L'interface STBG est un adaptateur universel

L'interface STBG est un adaptateur qui convertit les informations NMEA0183 relatives à l'angle et la vitesse du vent et les communique à vos matériels neufs ou anciens de manière analogique en se branchant directement sur la tête de mât. De ce fait, avec les CV7, CV7-V et CV7-C vous aurez accès à toutes les fonctions de votre équipement de navigation, dont l'offset d'angle de mât, ce qui n'est pas possible notamment avec la NMEA2000.

Plus produit

Le capteur de vent CV7, avec l'interface universelle STBG, est idéal pour les voiliers équipés de centrales de navigation non compatibles NMEA. L'interface STBG convertit les signaux numériques en signaux universels pour tous les équipements anciens* ou récents.
L'interface universelle STBG assure la communication du capteurs de vent CV7 vers votre afficheur quel que soit le modèle (récent ou ancien) et la marque. Vous pouvez ainsi remplacer directement un capteur de tête de mât sur une centrale des modèles suivants :
- B&G® (Hornet IV, Hydra, Hercules,Network, H1000, H3000, H5000),
- Raymarine® (ST60, ST60+, ST70,i series, iTC5),
- Autohelm®, ST50
- Navico®, WD200
- Microdata®,
- Stowe®, Navigator, Stowe Dataline,Stowe Micro Range, Dataline X
- Simrad®, IS11
- VDO®
Notez que cette interface est disponible en option, pour mât tournant sous la référence LC-RM-STBG avec capteur d'angle de mât rotatif.
Pour les autres modèles d'instrumentation, LCJ Capteurs peut effectuer une programmation dans leurs ateliers.

Caractéristiques

Interface STBG :
- Entrée NMEA0183 optocouplée pour le modèle CV7
- Sorties analogiques :
  • 2 phases ou 3 phases pour la girouette (avec la tension adaptée)
  • Impulsions pour l'anémomètre
- Sortie NMEA0183
- Tension alimentation : 9 à 16 V DC
- Consommation : 10 mA
Selon le type et la marque de l'écran, l'utilisateur choisit la configuration en manipulant des interrupteurs avec un petit tournevis (voir manuel utilisateur).

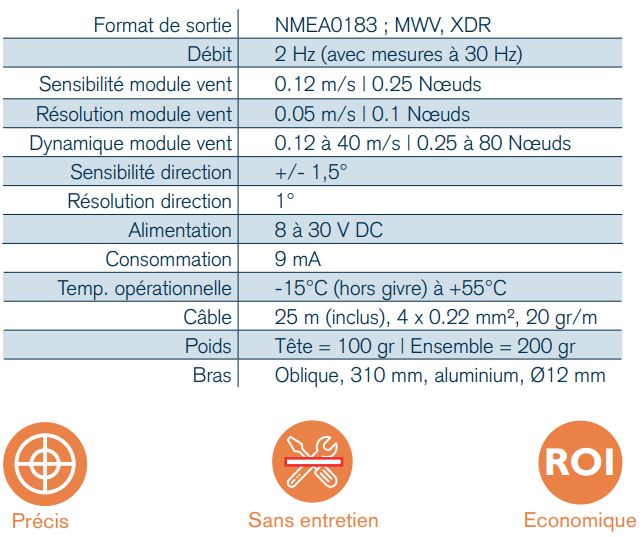

Girouette anémomêtre CV7 :

Contenu

1 X Boitier STBG
1 X CV7

Caractéristiques techniques

Applications : Sailboats
Baromètre : NO
Dynamique du module vent : 0.25-80 Nds
Marque : LCJ Capteurs
NMEA0183 : 1
Sensibilité de la direction : ±1 °
Support : Oblique
Type : Ultrasonic

Téléchargements

Produits associés

CV7

CV7

NC

Girouette anémomètre à US 12V compatible avec NMEA0183 pour voiliers
Détails
CV7-C

CV7-C

NC

CV7 haut débit avec bras vertical long en carbone pour les bateaux de course.
Détails
CV7-V

CV7-V

NC

Girouette anémomètre à ultrason 12V NMEA0183 pour bateaux moteurs.
Détails

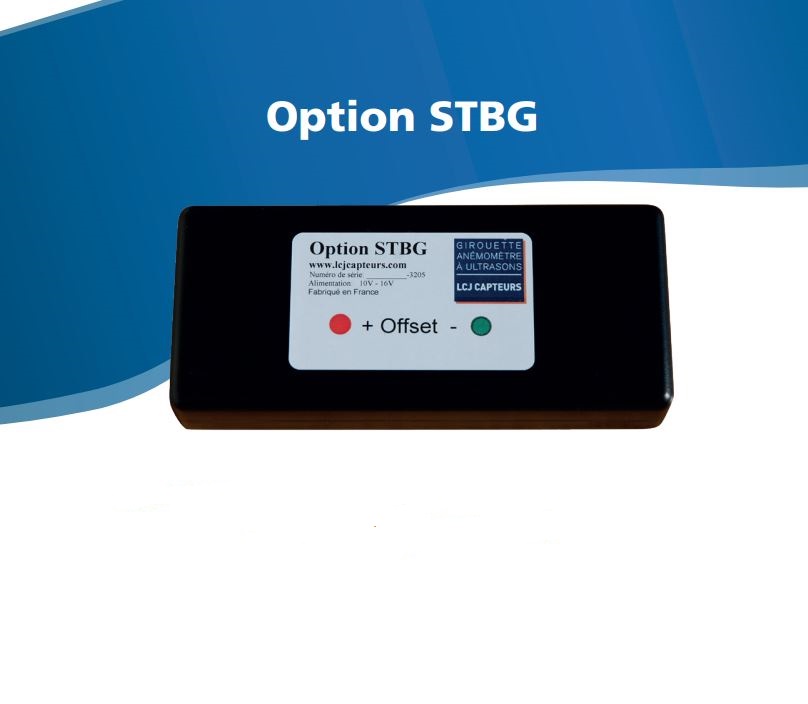

STBG
