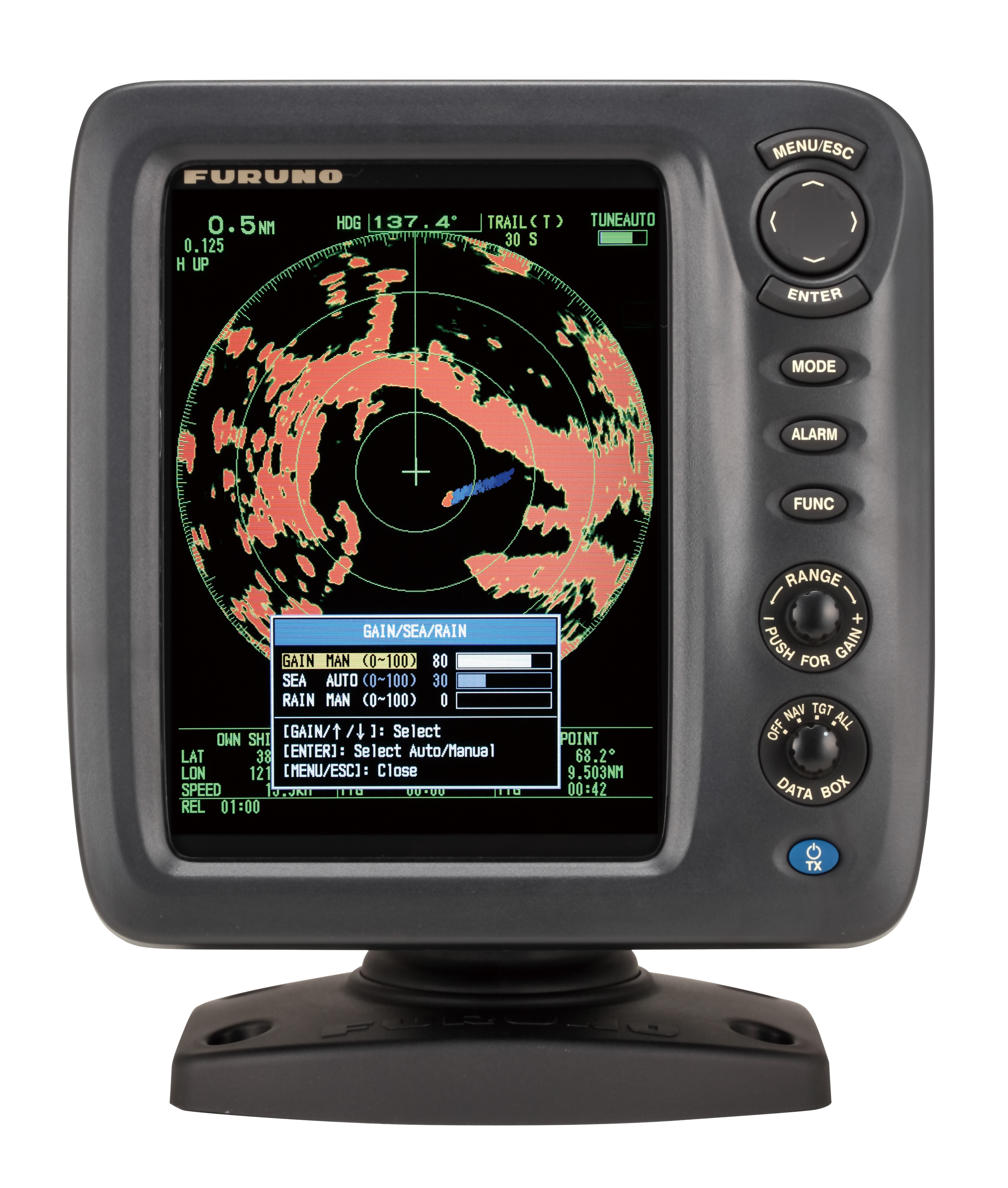

MODEL1815 display unit

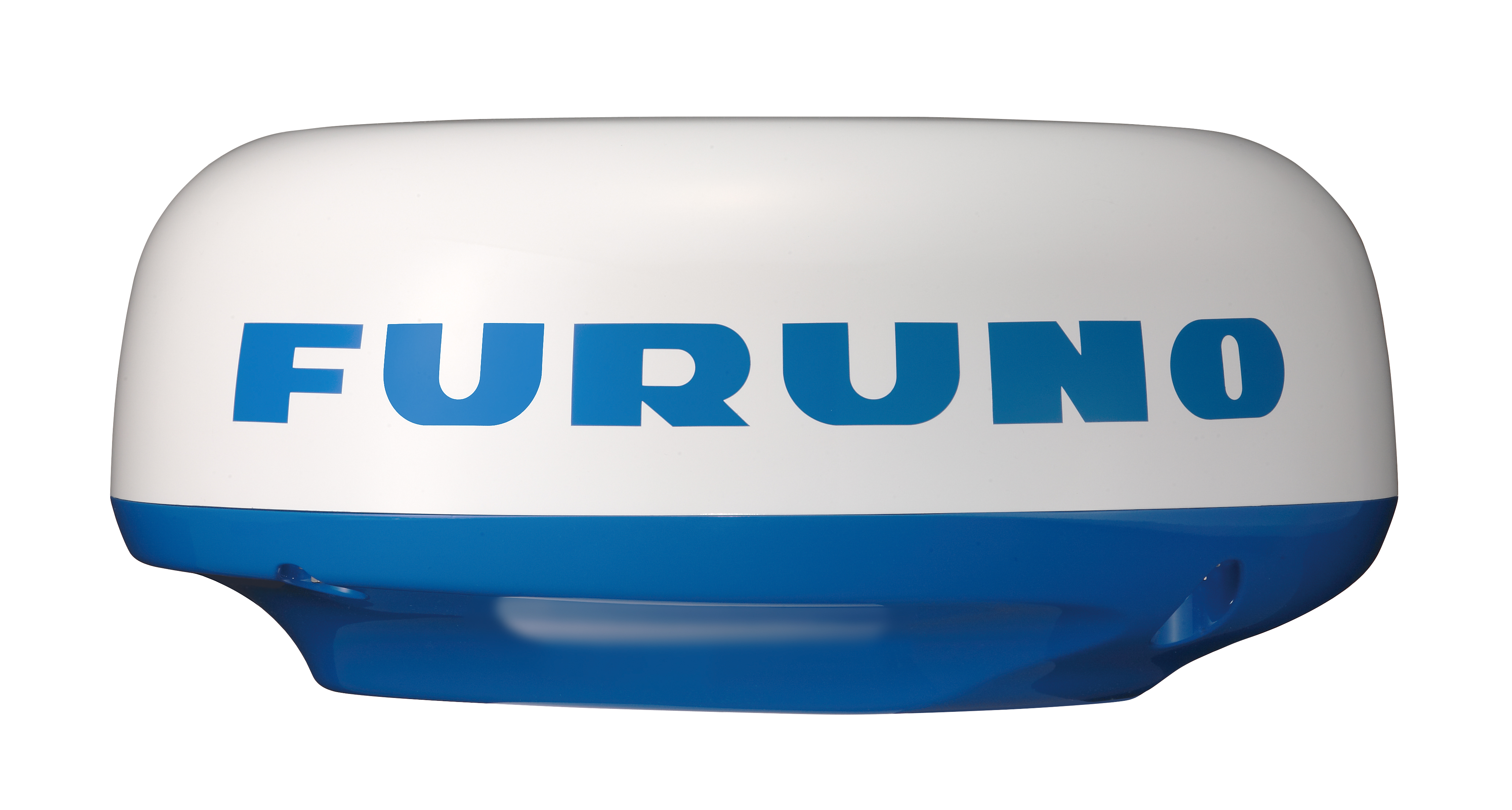

MODEL1815 radome antenna
Fast Target Tracking™ (TT)
Gain_Sea_Rain setting

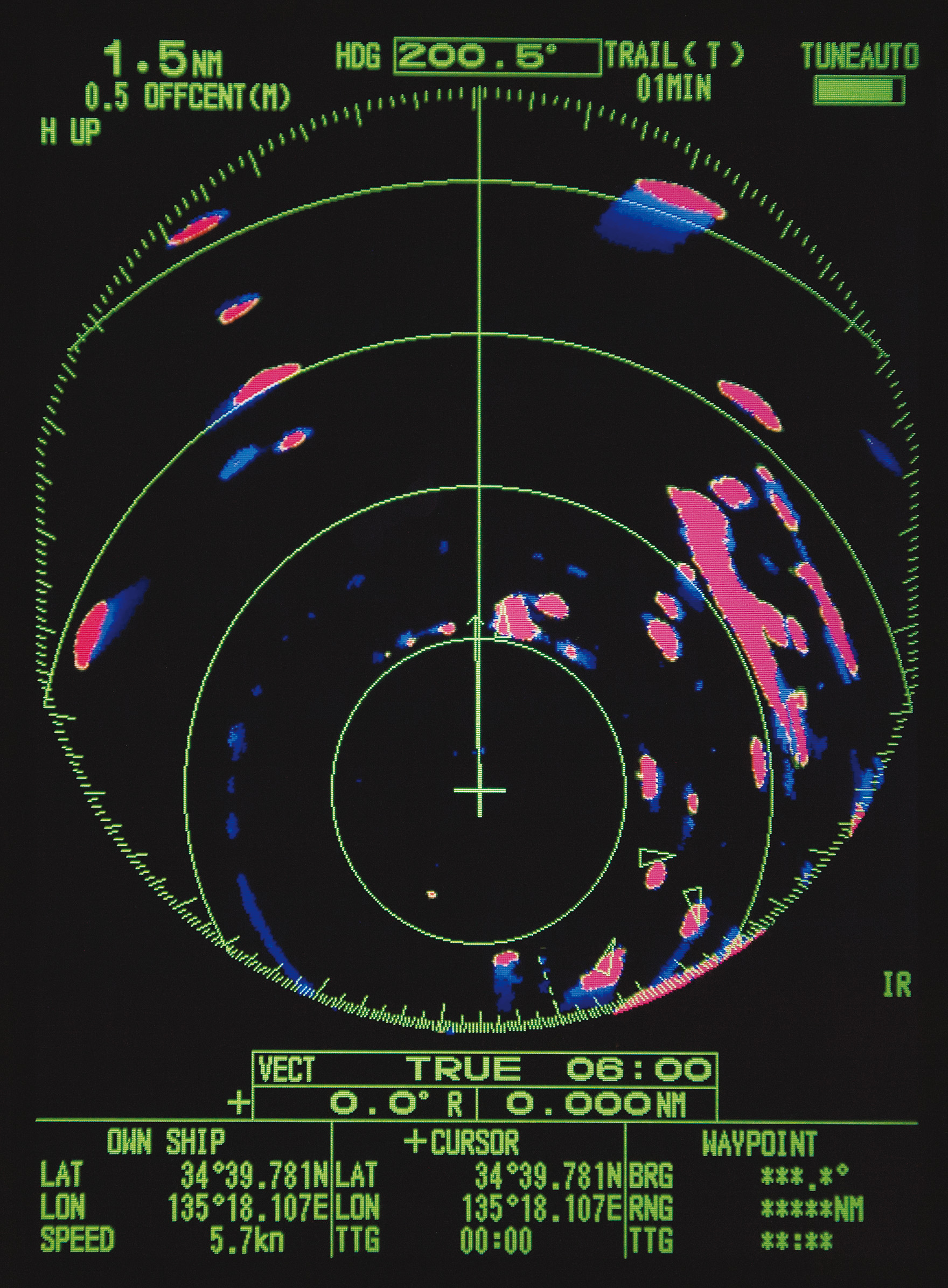

Off Center

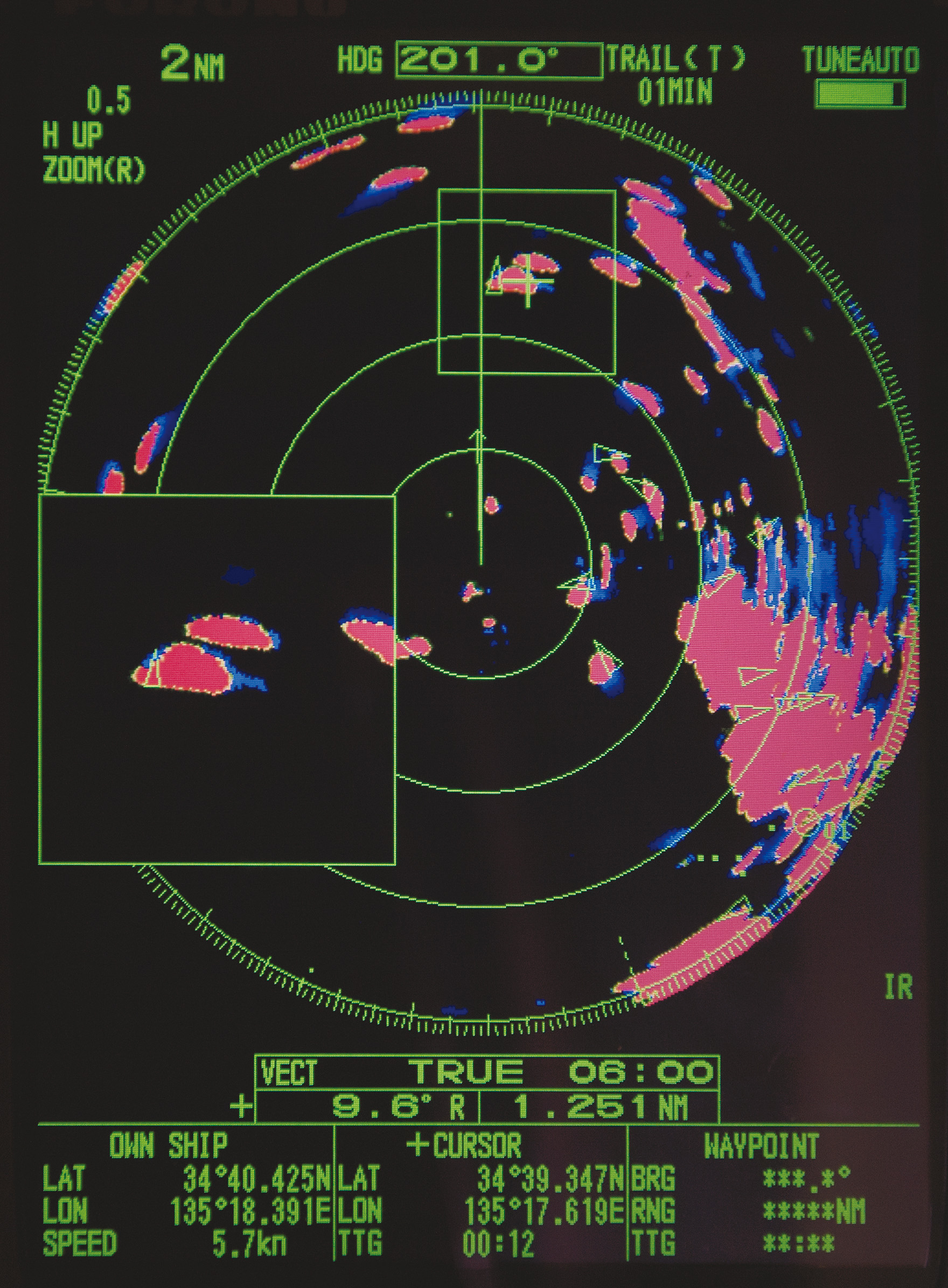

Zoom

Radar Maritime MODEL1815

Radars maritimes série Model Ref : IMD03492007

RADAR 8''4 + Radôme 49cm/4kW/36MN/15m câble - alimentation 12-24Vcc

PRIX : 3 843,00 € TTC (22%)


Descriptif

Le gain entièrement automatique du MODEL 1815 pour une utilisation simplifiée

Le MODEL 1815 est un radar LCD couleur de 8,4" conçu pour les bateaux de plaisance et les bateaux de pêche. Ce radar maritime dispose de commandes intuitives faciles à utiliser, tout en conservant les performances élevées que vous attendez des produits Furuno. Même dans des conditions de faible visibilité telles que le brouillard ou les tempêtes, le radar produit des images détaillées du littoral et des cibles à courte distance.

L'écran étanche le rend idéal pour les installations exposées, telles que le fly bridge. Le MODEL 1815 utilise aussi nos technologies Fast Target Tracking™, True Trail Mode et True View Mode pour assurer une performance optimale dans la détection et le suivi des cibles.

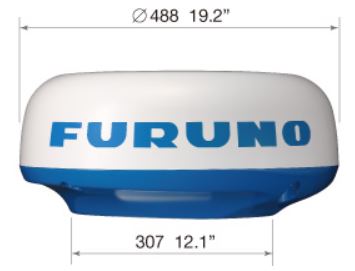

Antenne radôme compacte

Ce radar maritime est compatible avec l'antenne radôme compacte avec une puissance de sortie de 4 kW et une faible consommation d'énergie de 38 W au maximum.

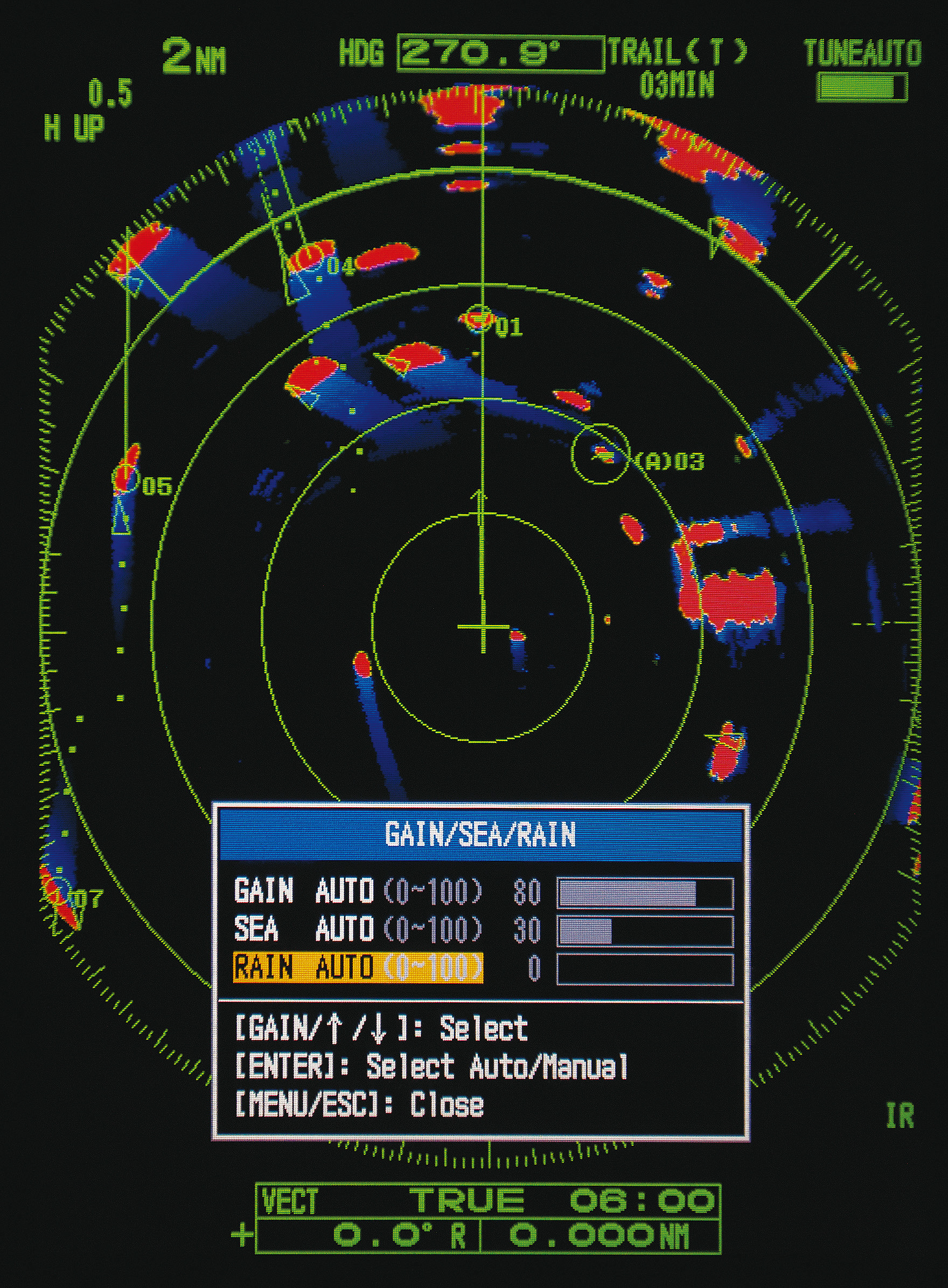

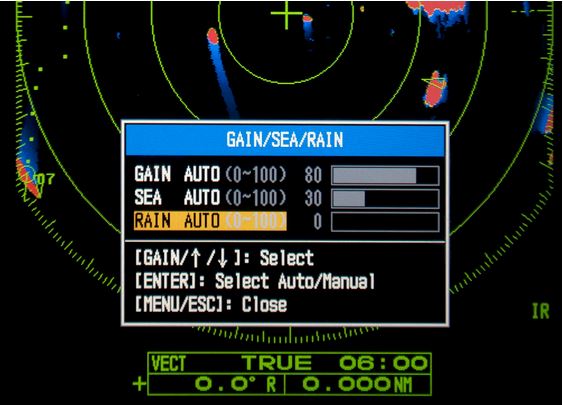

Ajustement automatique des Gain-Sea clutter-Rain clutter du MODEL 1815

Pour afficher les cibles de manière claire et précise, le gain doit être ajusté. Le MODEL1815 peut le faire automatiquement pour vous. En ajustant automatiquement le gain, le radar maritime élimine les échos inutiles et affiche une image claire.

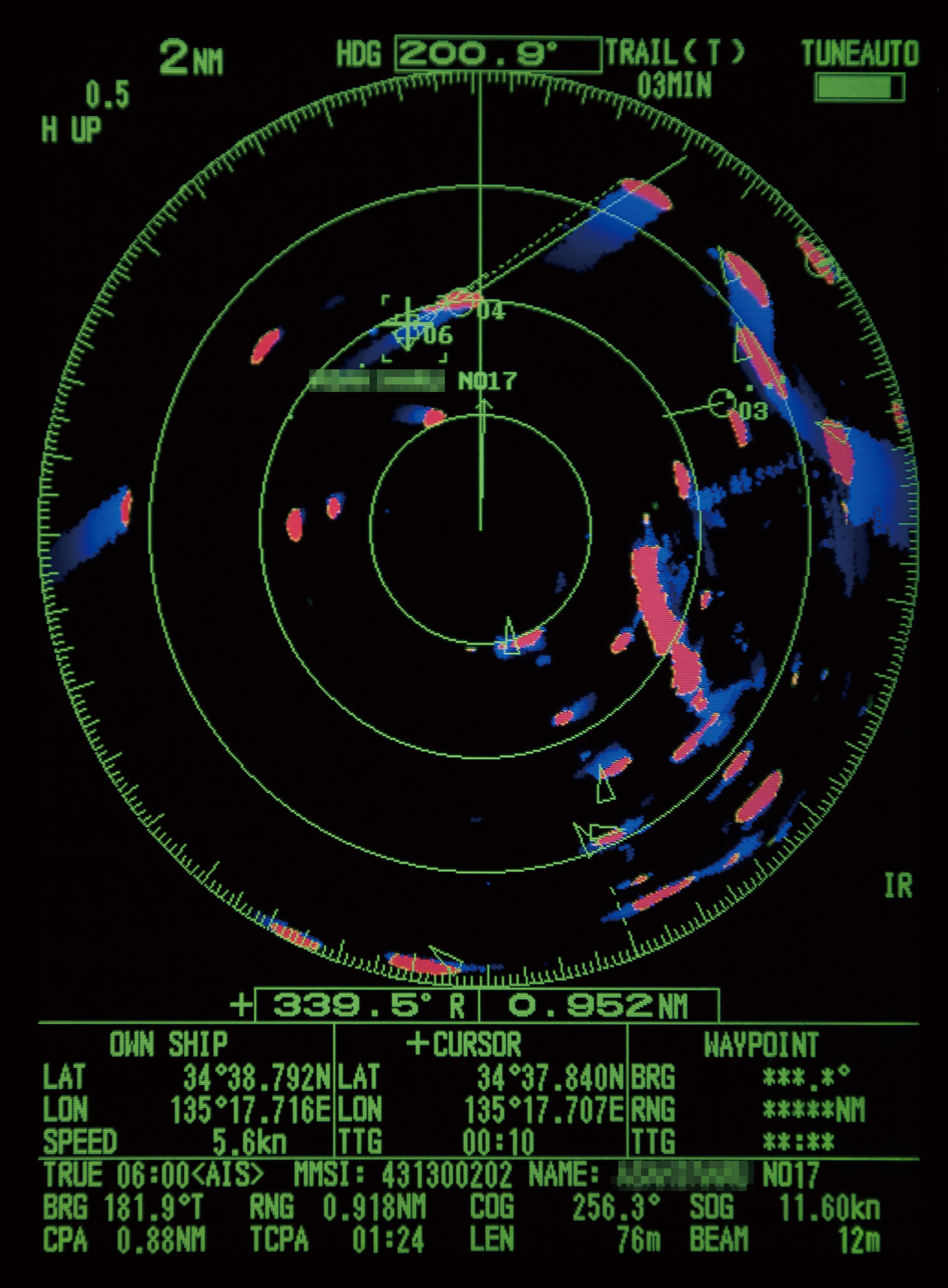

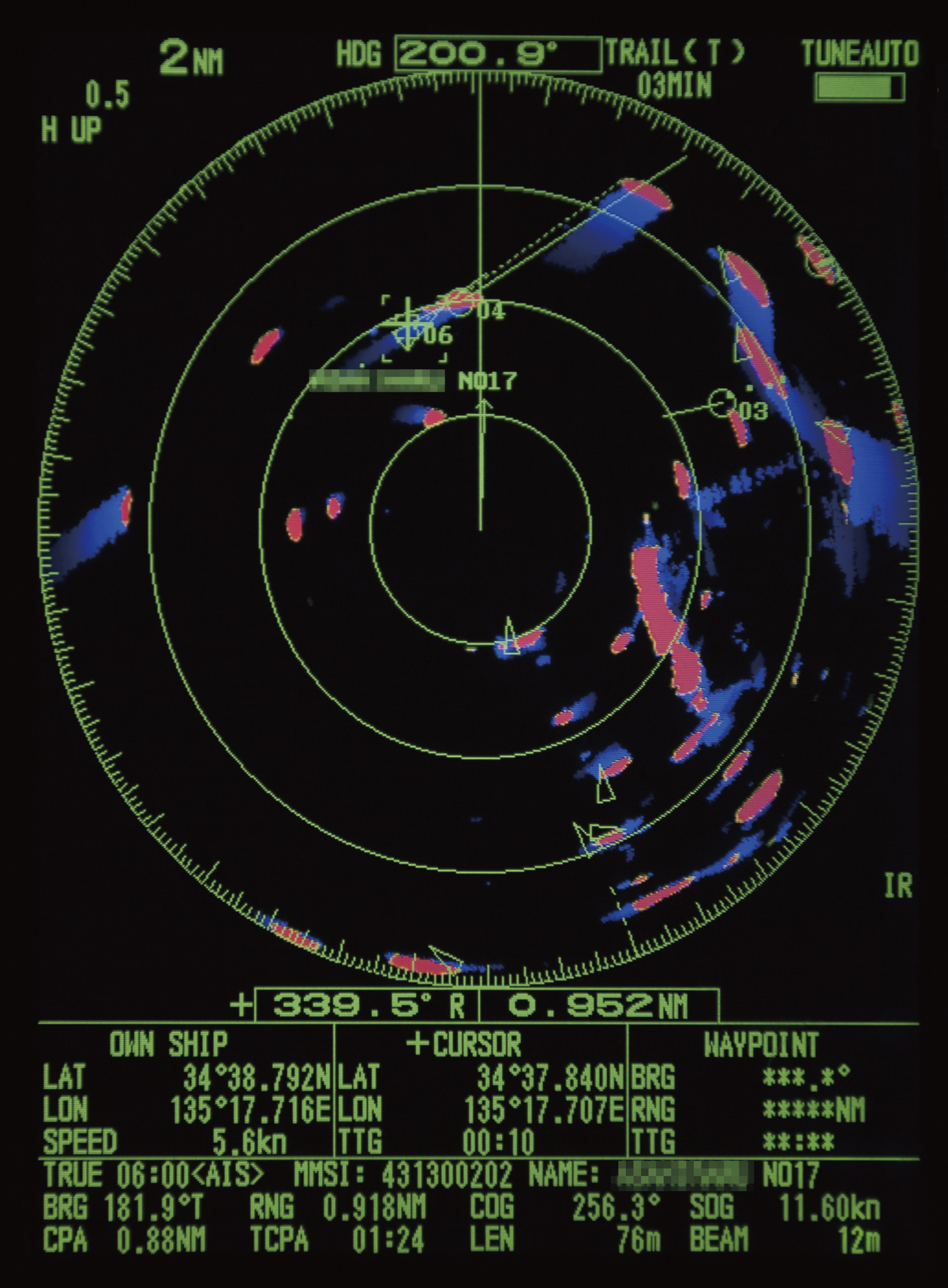

Les fonctions Fast Target Tracking et True Trail du MODEL1815

La fonction Fast Target Tracking™ (TT) permet d'acquérir et de suivre automatiquement 10 cibles. Après avoir sélectionné une cible, il ne faut que quelques secondes pour que le vecteur Cap et Vitesse soit affiché. Grâce à ces informations précises, l'estimation de la route de collision est facilitée.

Lorsque le mode True Trail est utilisé sur ce radar maritime, les cibles en mouvement apparaissent avec une trace bleue sur l'écran d'affichage. Ces traces permettent de voir la trajectoire des navires à proximité en un clin d'œil.

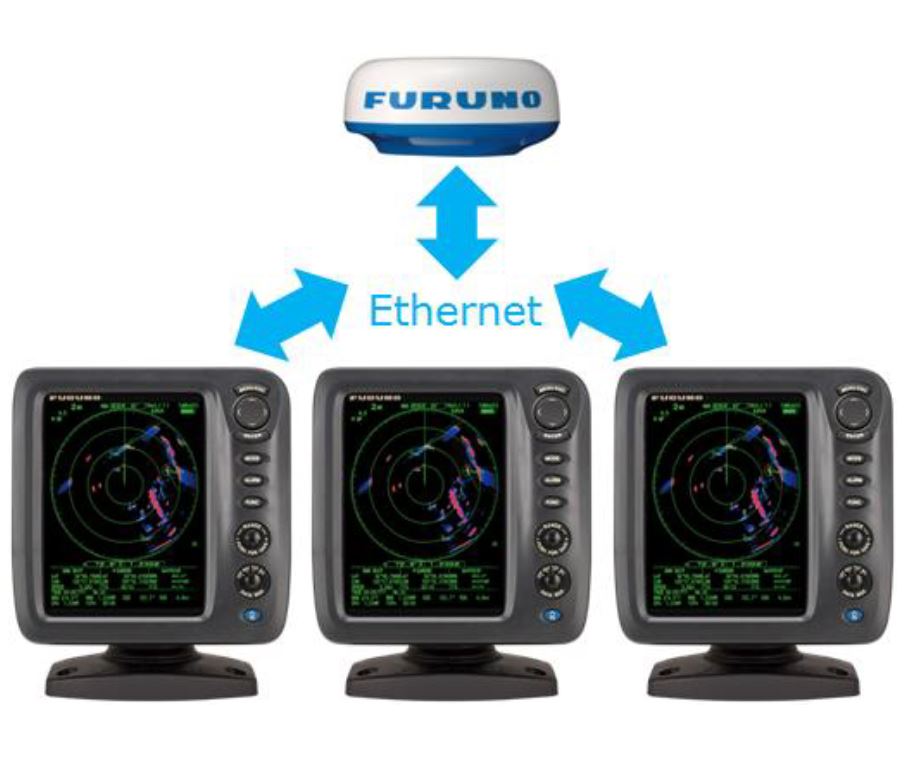

Possibilité de multiposte

Lorsque le logiciel du MODEL1815 est mis à jour avec la V01.03, vous pouvez configurer jusqu'à trois stations (RDP-157) avec un seul radôme. Ainsi des afficheurs supplémentaires RDP-157 peuvent être connectés en réseau via Ethernet et les images radar peuvent être contrôlées et ajustées sur chaque poste.

Plus produit

Le MODEL1815 est un radar maritime LCD couleur de 8,4" conçu pour les bateaux de plaisance et les navires de pêche. Doté des hautes performances que vous attendez des produits Furuno :
  • Grande netteté de l'afficheur vous permet de reconnaître les échos qui vous entourent en un seul coup d'œil.
  • Haute sensibilité du capteur vous permet d'acquérir les cibles des navires, des bouées et autres objets à la surface de l'eau et sur les côtes.
  • Naviguez en toute sécurité de nuit, par temps de brouillard ou sous les grains.
  • Antenne radôme compacte d'une puissance de 4 kW.
  • Faible consommation électrique : 38 W au maximum.
  • Installation facile et utilisation intuitive.
  • Réglages automatiques avancés pour le gain et la compensation du retour de pluie et de mer.
  • Fast Target TrackingTM (TT) - Acquisition rapide des cibles.
  • Mode « True trail » : Trace vraie.
  • Mode « True motion » : Mouvement vrai.
  • Mode « True view » :  Vue réaliste.
  • Touches de fonction programmables par l'utilisateur.
  • Support de montage pivotant pour régler l'angle d'affichage.

Caractéristiques

ANTENNE
 Type : Radôme ø48 cm (19")
 Faisceau : Horizontal 5.2°, Vertical 25°
 Vitesse de Rotation : 24 rpm

EMETTEUR/RECEPTEUR
 Fréquence : 9410 ± 30 MHz (bande X)
 Puissance : 4 kW

 ECRAN
 Type : Couleur LCD 8.4"
 Affichage utile : 128.2 (L) x 170.9 (H) mm
 Résolution : 480 x 640 (VGA)
 Mode d'affichage : Head-up, Course-up*, North-up*, True View*, True Motion**
 Target tracking (TT)* : jusqu'à 10 cibles
 AIS** : jusqu'à 100 cibles
 * Données de cap nécessaire
 ** Données de cap et positions nécessaire

 ALIMENTATION : 12 -24 V / 3.2-1.6 A

Contenu

1 X Afficheur
1 X Antenne radôme
1 X Câble de 15 m
1 X Câble d'alimentation 3.3 m
1 X Pièces de rechange, matériel d'installation

Caractéristiques techniques

Alimentation : 12/24 V
Echelle : 36 NM
Etanchéité : X6 IP
Luminosité : 600 cd/m2
NMEA0183 INPUT : 3
NMEA0183 OUTPUT : 2
Puissance : 4k W
Résolution : 640 x 480 Pixels
Taille : 49 cm
Taille écran : 8,4
Type : Radome

Pièces et accessoires

00002051000 IF-NMEA2K2 Interface bidirectionnelle NMEA2000/NMEA0183 opto isolé NU/MICRO C MALE (38400/4800/AIS) - Remplacé par 00003767000 369,89 € TTC (22%)
00003009700 OP03-21 BUZZER EXTERIEUR 1721MK2/1832/1942/7062/FAR21X7 NC
00001076500 FI-5002 Boite de jonction NMEA2000 12Vcc - 8 PORTS 250,10 € TTC (22%)
00146428000 OP03-242 KIT ENCASTREMENT M1815 167,86 € TTC (22%)
RM-RAM-101-FU1U Kit de montage plafond pour sondeur FCV588 et radar MODEL 1815 (Montage possible sur FCV628) NC
OMFR-906 MU MODEL 1815 Manuel d'utilisation Francais NC
00137646000 FRU-2P5S-FF-10M CABLE EQUIPE 10M 03S002270 - Remplacé par 00151260000 154,95 € TTC (22%)
00151268000 Câble 30M FRU-2P5S-FF-30M-A Câble radar Ethernet/alimentation 30m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). 341,60 € TTC (22%)
00137648000 Câble radar Ethernet/alimentation 15m (DRS4DL, DRS4DNXT et DRS6A_XCLASS) - Remplacé par 00151262000 222,74 € TTC (22%)
00137649000 Câble radar Ethernet/alimentation 20m (DRS4DL, DRS4DNXT et DRS6A_XCLASS) - Remplacé par 00151264000 260,40 € TTC (22%)
00137650000 Câble radar Ethernet/alimentation 30m (DRS4DL, DRS4DNXT et DRS6A_XCLASS) - Remplacé par 00151268000 384,69 € TTC (22%)
00146427000 FRU-CF-FF-30M CABLE EQUIPE 30M 03S00284 516,90 € TTC (22%)
00148954000 Câble 10M FRU-CF-FF-10M pour M1815 pour connecter l?indicateur à l?aérien 203,37 € TTC (22%)
00148955000 Câble 15M FRU-CF-FF-15M pour M1815 pour connecter l'indicateur à l'aérien. 272,24 € TTC (22%)
00148956000 Câble 20M FRU-CF-FF-20M pour M1815 pour connecter l?indicateur à l?aérien 366,93 € TTC (22%)
00151260000 Câble 10M FRU-2P5S-FF-10M-A Câble radar Ethernet/alimentation 10m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). 167,86 € TTC (22%)
00151262000 Câble 15M FRU-2P5S-FF-15M-A Câble radar Ethernet/alimentation 15m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). 232,42 € TTC (22%)
00151264000 Câble 20M FRU-2P5S-FF-20M-A Câble radar Ethernet/alimentation 20m (Multiposte RDP-157 (MODEL1815), DRS4DL, DRS4DNXT, DRS4DNXT, DRS6ANXT, DRS12A-NXT, DRS25A-NXT et DRS6A_XCLASS). 219,60 € TTC (22%)
00107835000 OP03-209 RADOME MOUNT 505,08 € TTC (22%)
00003767000 IF-NMEA2K2 Interface bidirectionnelle NMEA2000/NMEA0183 opto isolé NU/MICRO C MALE (38400/4800/AIS) 317,20 € TTC (22%)
00001176200 HUB101 Hub Ethernet 8 ports 12-24Vcc Navnet (Fonction Power Synchronisation) 963,80 € TTC (22%)
IMD03492010 RDP-157 Ecran radar MODEL 1815 8"4 sans radôme et sans câble pour utilisation multipostes NC
RO-CMT1 Compensateur de ligne de foi des radars M1815, DRS 4DL+ et 4DNXT pour mât rotatif. NC
SW-SM-24-U Support pour radar de 49/61cm (MODEL1815, DRS4W, DRS4DL+, DRS4DNXT, DRS4DXCLASS) NC
00003480700 MODEL1815-E-15 MARINE RADAR 1SET NC
00138446000 02-155-1061/62/63/64 ETRIER DE MONTAGE A ROTULE FCV585/587 142,03 € TTC (22%)
00131468000 03P9580(LF) MD-PWR PLATINE 751,35 € TTC (22%)
00102523000 DRS2D/4DL DOME-UPPER RADOME SUPERIEUR DRS2D/4DL 316,63 € TTC (22%)
