FSV75

Sonars pour la pêche Ref : IMD02333001

Sonar numérique omnidirectionnel semi-circulaire 180°, Processeur 24Vcc, Hull unit 220AC, 180 kHz, livré avec pièce de coque.

PRIX : NC

Descriptif

Sonar omnidirectionnel semi-circulaire Haute Fréquence le plus abouti pour une détection dans les petits fonds.

La technologie innovante de traitement du signal augmente considérablement la sensibilité du sonar et permet la détection et le suivi des échos de poissons sur une surface considérablement plus vaste.

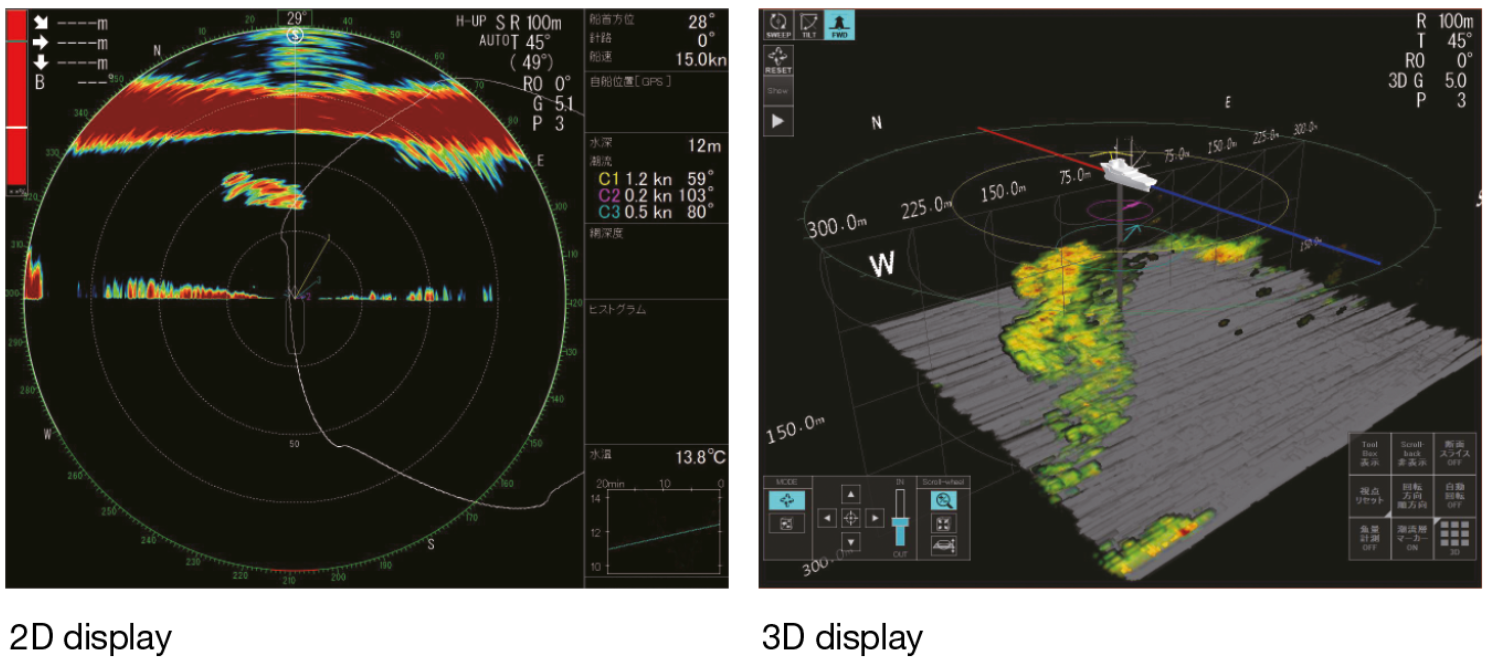

L'option 3D, véritable révolution dans monde du sonar, permet d'une part de différencier le fond (en gris) de la détection (en rouge), la détection est ainsi mise en évidence intuitivement, et d'autre part, la 3D offre une image stabilisée.

Une forme de faisceau unique, en éventail, qui scanne de la surface jusqu'au fond.

Grâce à une forme unique de faisceau semi-circulaire 180°, ainsi qu'à sa vitesse de numérisation 2x plus rapide que celle des modèles précédents, les performances de détection sont inégalées.

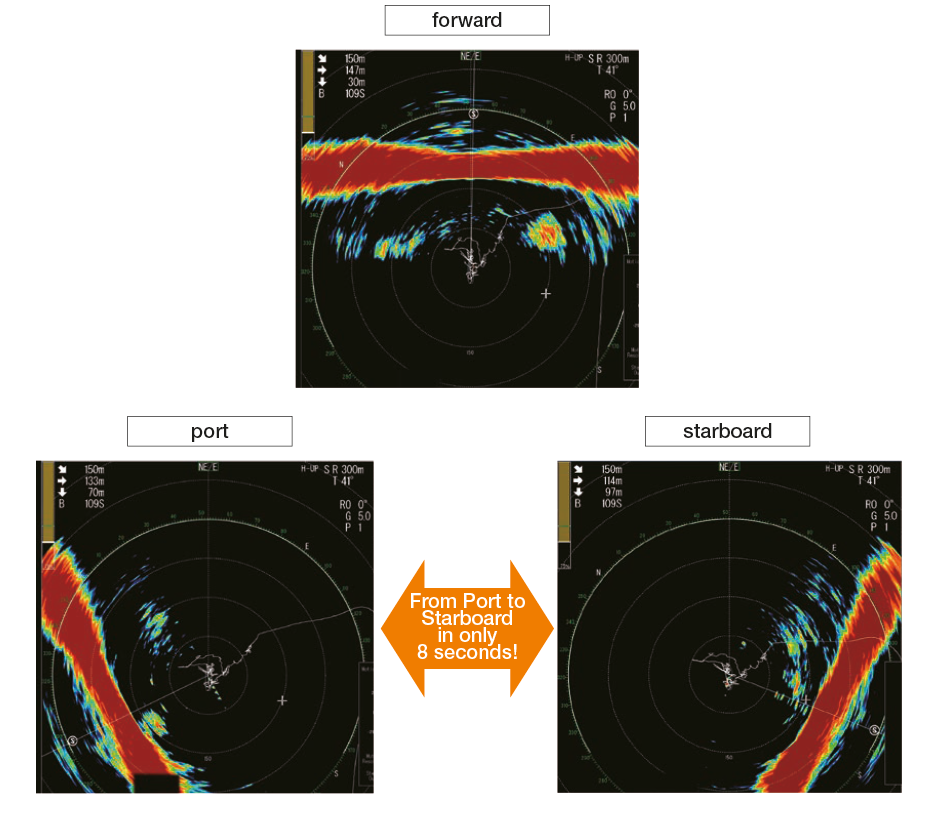

Le faisceau de 180° est déplaçable rapidement (8s) d'un bord sur l'autre, permettant ainsi de couvrir sur 360° le secteur de prospection.

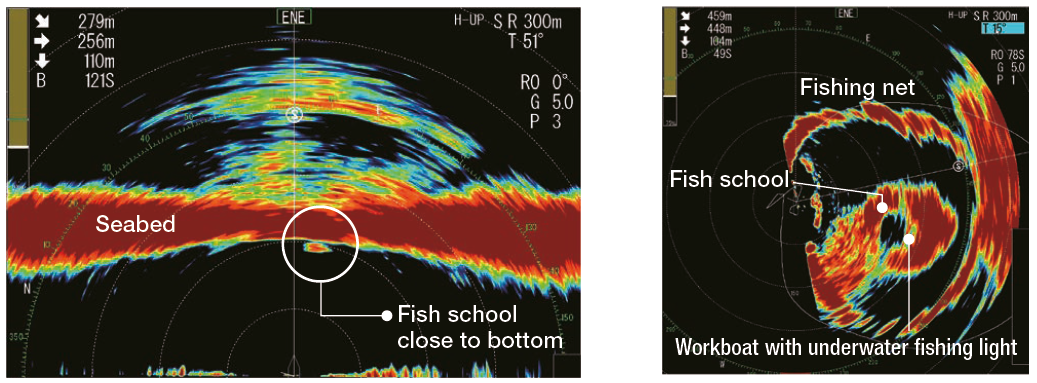

Sa haute fréquence (180 kHz) permet une discrimination claire et facile entre les poissons, les fonds et les filets.

Le Sonar Furuno FSV-75 utilise une Haute fréquence (180 kHz) qui, contrairement aux fréquences basses et moyennes, peut facilement détecter les poissons du fond ou dans la senne.

EFFICACITÉ MAXIMALE AVEC LES FONCTIONS 3D

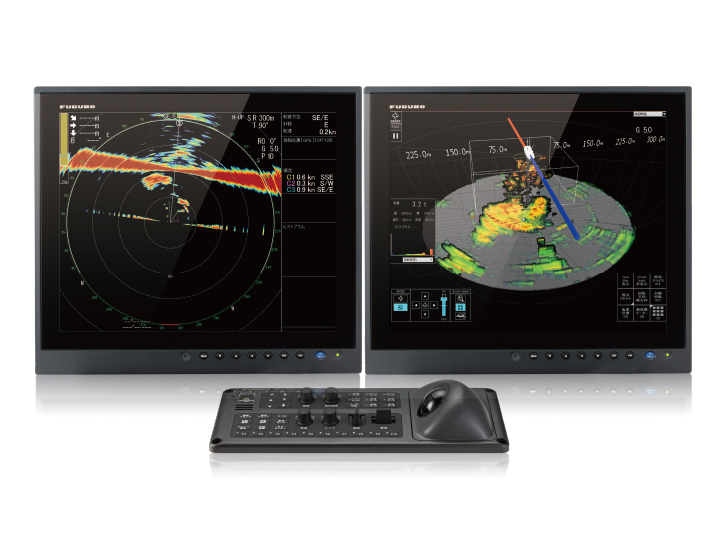

Le FSV-75 prend en charge la configuration à deux écrans pour des performances optimales.
Vous pouvez ainsi dédier un affichage aux fonctions 3D et l'autre à la représentation conventionnelle.

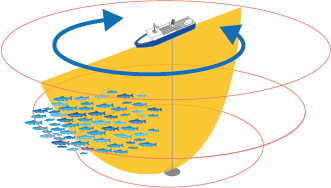

BALAYAGE 3D DE LA COUPE TRANSVERSALE

Balayage en coupe avec inclinaison fixe à 90 ° et balayage automatique - utile pour rechercher et identifier la position des bancs de poissons.

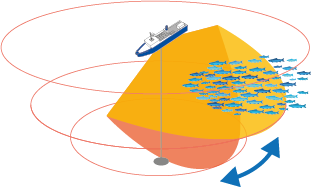

INCLINABLE 3D DE LA COUPE TRANSVERSALE

Direction de balayage fixe et inclinaison automatique de l'angle - utiles pour visualiser la forme du filet et la position des bancs de poissons à l'intérieur (particulièrement utile pour la technique de la senne).

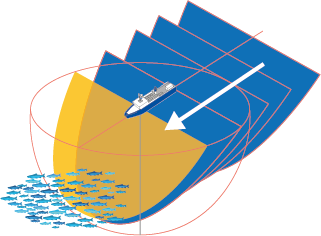

3D DE LA DÉTECTION AVANT - HISTORIQUE

Balayage avant, devant le bateau, avec direction de balayage et angle d'inclinaison fixes (modifiable manuellement), avec une représentation de l'historique des scans précédents derrière le bateau; utile pour analyser le profil du fond et rechercher des bancs de poissons.

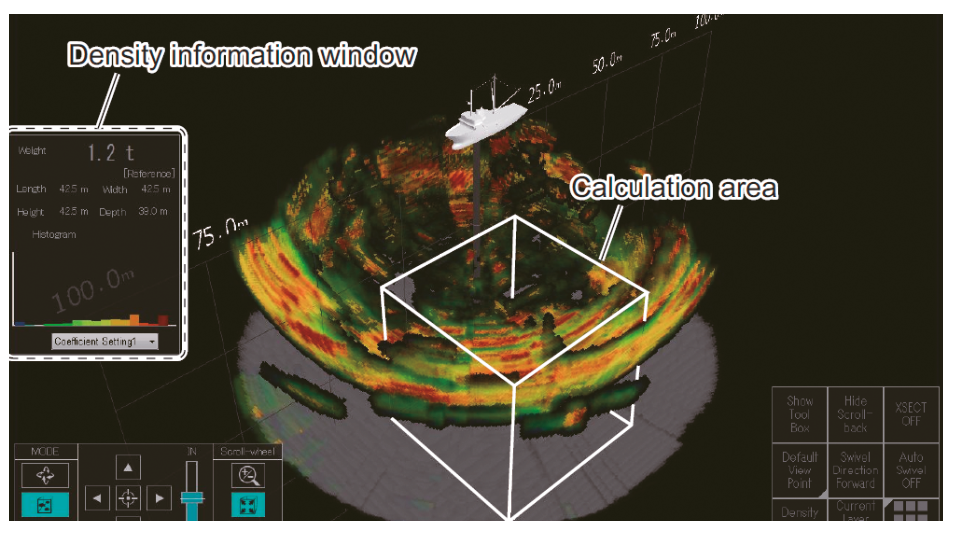

CALCULS DE DENSITÉ 3D

Créer une zone, un panier virtuel, et fournir une estimation du volume de poisson qui s'y trouve (poids total du poisson et répartition); il aide à comprendre le bon moment de pêche en maximisant le temps et l'efficacité.

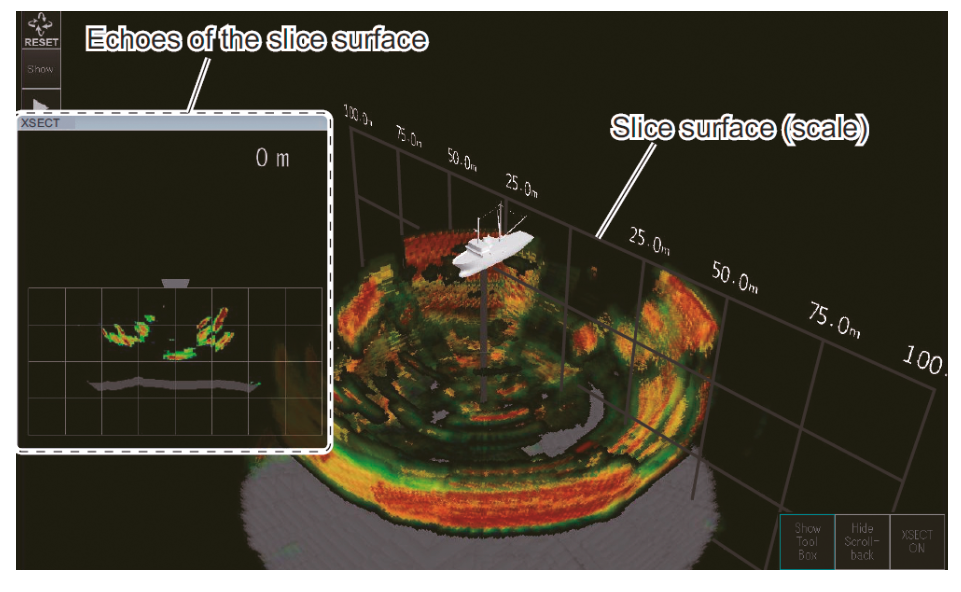

COUPE DE LA COUPE 3D

Permet de visualiser les échos de la coupe transversale sur une représentation horizontale. Contrairement à l'image horizontale 2D, cette représentation horizontale peut être faite à n'importe quelle profondeur.


Plus produit

  • Haute Fréquence : 180 kHz, détection fine
  • Mode émission FM
  • 3D optionnel : affichage couleur, stabilisation de l'image
  • Barre-graphe de montée-descente de la tête de sonde. Montée-descente rapide : 11s pour le 1100 mm
  • Deux sorties écran (HD) pour un affichage indépendant (1/Sonar, 1/3D par ex.)
  • Mode d'affichage : Inclinaison, scan de combinaison verticale, sondeur
  • Capture d'image et de vidéos sur clé USB


Caractéristiques

  • Sonar Omnidirectionel 180° avec sonde de 180 kHz
  • Les modes de présentation 3D en option
  • Sortie vidéo SXGA (1280 x 1024)


Contenu

1 x Processor unit
1 x Control unit
1 x Transceiver unit
1 x Hull unit
1 x Matching bos


Vidéos

FSV75 3D : Sonar numérique omnidirectionnel semi-circulaire 180°
Historique de détection sur l'avant du sonar | Sonar Furuno FSV-75
Balayage de section transversale | Rotation automatique | Sonar Furuno FSV-75
Balayage de section transversale | Banc de sardines | Sonar Furuno FSV-75
Présentation des fonctionnalités 3D | Comparaison 2D / 3D | Sonar Furuno FSV-75
Furuno Half-circle Sonar FSV-75_3D mode
Inclinaison de section transversale | Image 2D | Sonar Furuno FSV-75
Inclinaison de section transversale | Image 3D | Sonar Furuno FSV-75

Pièces et accessoires

00002302500 VI-1100A-E INTERFACE UNIT NC
00003043900 RU-1746B2 ALIMENTATION AC/DC 220VAC --> 24VCC 13 AMP NC
00003625800 FSV-7504-E-5 REMOTE CONTROLLER NC
00003625900 FSV-7504-E-10 REMOTE CONTROLLER NC
00003626600 FSV-7501-E-5 CONTROL UNIT NC
00003629800 FSV-7540-B1 HULL UNIT LESS X-DCR NC
00003629900 FSV-7541-B1 HULL UNIT LESS X-DCR NC
00003630000 FSV-7590/7570-180-B1 TRANSDUCER NC
00003782000 Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM NC
00116597010 Haut parleur SEM-21Q (FM8900S) - Remplacé par 00120854000 151,72 € TTC (22%)
00120854000 SEM-21Q HAUT-PARLEUR - 103,70 € TTC (22%)
00154228000 OP10-50 ATTACHMENT FLANGE 150 NC
00154229000 OP10-51 ATTACHMENT FLANGE 250 NC
00154230000 OP10-52 ATTACHMENT FLANGE 350 NC
00154231000 OP10-53 ATTACHMENT FLANGE 450 NC
00154459000 OP10-54 MAIN SHAFT REPLACEMENT KIT NC
00155154000 OP10-56 ATTACHMENT KIT FSV-75 NC
00155229000 10CA10110*5M* CABLE ASSEMBLY NC
00155231000 10CA10147*2M* CABLE ASSEMBLY NC
00155232000 10CA10147*5M* CABLE ASSEMBLY NC
EXU00001041 3D MODE UNLOCK CODE FSV-75 MODULE 3D FSV75 NC
SN300000086 FSV75-DRIVE-CHECKER FSV75-DRIVE-CHECKER NC
SN300000087 FSV75-TD-CHECKER FSV75-TD-CHECKER NC
SN356100463 FSV75-TD-CHECKER FSV75-TD-CHECKER NC
SN356100464 FSV75-DRIVE-CHECKER FSV75-DRIVE-CHECKER NC
00003624500 CP10-10110 *15M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003624400 CP10-10100 *10M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003624600 CP10-10120 *30M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003624700 CP10-10130 *40M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003624800 CP10-10140 *50M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER NC
00003628200 FSV-753-180-T HULL UNIT ACIER NC
00003628400 FSV-754-180-T HULL UNIT NC
00003672200 CP10-10150 INSTALLATION MATERIALS NC
00119633010 10S2380 *10M* 5-PAIR CABLE 10S2380-1 NC
00119634010 10S2380 *20M* 5-PAIR CABLE 10S2380-1 NC
00119635010 FSV25_FSV25MK2_FSV25S_FSV75_FSV8580_FSV85MK2 NC
00119636010 10S2380 *40M* 5-PAIR CABLE 10S2380-1 NC
00119637010 10S2380 *50M* CABLE 5 PAIRES NC
00119638010 10S2380 *60M* 5-PAIR CABLE 10S2380-1 NC
00119639010 CABLE 5-PAIR 100M ( FSV35/FSV85) NC
00155230000 10CA10110*10M* CABLE ASSEMBLY NC
00155233000 10CA10147*10M* CABLE ASSEMBLY NC
00003624200 FSV-7550-180 MATCHING BOX NC
00003626700 FSV-7501-E-10 CONTROL UNIT NC
00003627200 FSV-7503 PROCESSOR UNIT NC
00003627700 FSV-751-E TRANSCEIVER UNIT NC
00100094000 GASKET FSV-84/L GASKET FSV-84/L 610,11 € TTC (22%)
00108573000 26P0015(LF) PWR PRINTED CIRCUIT BOARD MU150HD/190RH/V 991,43 € TTC (22%)
00108574000 26P0018(LF) CON PRINTED CIRCUIT BOARD 266,33 € TTC (22%)
00116956000 MU3955N1 BALL TAS4728N1 SP 233,76 € TTC (22%)
00116957000 MU3955N2 RING UNIT TAS4728N1 SP 227,85 € TTC (22%)
00116958000 MU3955N3 BALL&RING UNIT TAS4728N1 SP 455,71 € TTC (22%)
00123220000 05-085-1011/2/3/4 CACHE BOUTON DSC-60 129,12 € TTC (22%)
00141701000 03-177-2034/#6601-P KNOB (W/D SPRING) CHINA 66,44 € TTC (22%)
00154571000 FSV-8470 UP LSW UP LIMIT SWITCH ASSY FSV-8470 800ST 872,80 € TTC (22%)
00154572000 FSV-8480 UP LSW UP LIMIT SWITCH ASSY FSV-8480 1100ST 872,80 € TTC (22%)
00154573000 FSV-8470 MID LSW MID LIMIT SWITCH ASSY FSV-8470 800ST 872,80 € TTC (22%)
00154574000 FSV-8480 MID LSW MID LIMIT SWITCH ASSY FSV-8480 1100ST 872,80 € TTC (22%)
00154575000 FSV-8470/80 DOWN LSW DOWN LIMIT SWITCH ASSY FSV-8470/8480 872,80 € TTC (22%)
00154578000 FSV-8470 PUSH SW PUSH BUTTON SWITCH ASSY 858,68 € TTC (22%)
00154589000 FSV-8470/8480 MOTOR RAISE/LOWER MOTOR ASSEMBLY FSV-8470/8480 8 839,40 € TTC (22%)
00154598000 FSV-8470/80 BRAKE UNIT 3 943,28 € TTC (22%)
00156448000 FSV-7570-180 TRANSDUCER ASSEMBLY 27 912,75 € TTC (22%)
00156451000 CP10-10402 INSTALLATION MATERIALS 658,13 € TTC (22%)
00156452000 CP10-10403 INSTALLATION MATERIALS 2 484,04 € TTC (22%)
00156453000 CP10-10404 INSTALLATION MATERIALS FSV-7570/7590 934,95 € TTC (22%)
00156463000 80-0695 LEVER ASSEMBLY 284,08 € TTC (22%)
00156464000 10P7096(LF) SOKEY PRINTED CIRCUIT BOARD FSV-7501 1 095,95 € TTC (22%)
00156471000 10P7104(LF) PSPK PRINTED CIRCUIT BOARD FSV-7503 295,91 € TTC (22%)
00156472000 10P7099(LF) PIF PRINTED CIRCUIT BOARD FSV-7503 788,06 € TTC (22%)
00156473000 -1050947 SSD 1 036,63 € TTC (22%)
00156474000 -1050956 CFAST CARD WITH SOFTWARE FSV-7503 926,47 € TTC (22%)
00156478000 PCOM-C605-FJ KIT CPU BOARD 86S00001 4 667,87 € TTC (22%)
00156485000 CABLE-SATA(B786U340) CABLE ASSEMBLY 206,59 € TTC (22%)
00156487000 10P7084(LF) TRFIL PRINTED CIRCUIT BOARD 635,53 € TTC (22%)
00156488000 10P7079(LF) TRCPU PRINTED CIRCUIT BOARD FSV-751 2 476,37 € TTC (22%)
00156491000 10P7080(LF) TRX PRINTED CIRCUIT BOARD FSV-751 3 777,17 € TTC (22%)
00156503000 10P7085(LF) TRPWR PRINTED CIRCUIT BOARD FSV-751 2 340,39 € TTC (22%)
00156504000 10P7086(LF) TRBVLT PRINTED CIRCUIT BOARD FSV-751 2 197,82 € TTC (22%)
00156522000 10P7081(LF) TRMOB PRINTED CIRCUIT BOARD FSV-751 2 471,26 € TTC (22%)
00156523000 10P7083(LF) TRBVC PRINTED CIRCUIT BOARD FSV-751 2 122,50 € TTC (22%)
00156526000 10P7087(LF) HCTL PRINTED CIRCUIT BOARD FSV-7530 4 431,41 € TTC (22%)
00156527000 10P7088(LF) HMOT PRINTED CIRCUIT BOARD FSV-7530 1 899,21 € TTC (22%)
00156528000 10P7089(LF) HPWR PRINTED CIRCUIT BOARD FSV-7530 1 721,66 € TTC (22%)
00156531000 10P7090(LF) HFLT PRINTED CIRCUIT BOARD FSV-7530 1 217,40 € TTC (22%)
00156532000 10P7092(LF) HDRV PRINTED CIRCUIT BOARD FSV-7530 1 799,68 € TTC (22%)
00156537000 10P7093(LF) HMS PRINTED CIRCUIT BOARD FSV-7530 18 966,82 € TTC (22%)
00156539000 10P7095(LF) MT PRINTED CIRCUIT BOARD FSV-7550 1 840,03 € TTC (22%)
00156540000 FSV-7580 DOME ASSEMBLY 7 398,85 € TTC (22%)
00156543000 FSV-7590/7570-180 COMPLETE SOUNDOME ASSEMBLY 49 874,45 € TTC (22%)
00156556000 FSV-75-800ST MAIN SHAFT 8S75 6 798,43 € TTC (22%)
00156558000 FSV-75-1100ST MAIN SHAFT 11S75 7 875,81 € TTC (22%)
00156580000 10-086-5791/090-5525 INSTALLATION MATERIALS FSV-75 313,66 € TTC (22%)
00156589000 FSV-7590 TRAIN MOTOR TRAIN MOTOR ASSY 867,15 € TTC (22%)
00156607000 FSV-7590 RESOLVER TRAIN RESOLVER ASSY 4 019,95 € TTC (22%)
00156609000 FSV-7590 MOTOR STEPPING MOTOR ASSY 2 103,66 € TTC (22%)
00157581000 10-086-5712 2PCS/SET UPPER SEAL SUPPORT SET 966,02 € TTC (22%)
00157747000 10-090-5566/67/68/71 SPRING SHAFT ASSEMBLY FSV-753/754 2 420,15 € TTC (22%)
00158144000 FSV-7540/7541 DRIVE SHAFT KIT 968,84 € TTC (22%)
00159277000 PCOM-C605-FJ KIT CPU BOARD W/O SATA CABLE 4 515,33 € TTC (22%)
00159320000 CPU W/CFAST 75-STD CPU BOARD W/CFAST W/O SATA CABLE 5 307,02 € TTC (22%)
00160383000 FSV-75-600ST MAIN SHAFT 6S75 6 689,47 € TTC (22%)
00160386000 FSV-7539 DRIVE SHAFT 6S KIT 3 713,28 € TTC (22%)
00160547000 03-177-2034 KNOB ASSEMBLY 66,44 € TTC (22%)
00702340000 CP10-07004 INSTALLATION MATERIALS 352,13 € TTC (22%)
