CSH5LMK2/55/2.3/600
Sonars pour la pêche Ref : IMD03278003Sonar couleur BlackBox 55kHz 220 Vcc 2.3M 600mm
PRIX : NCPlus produit

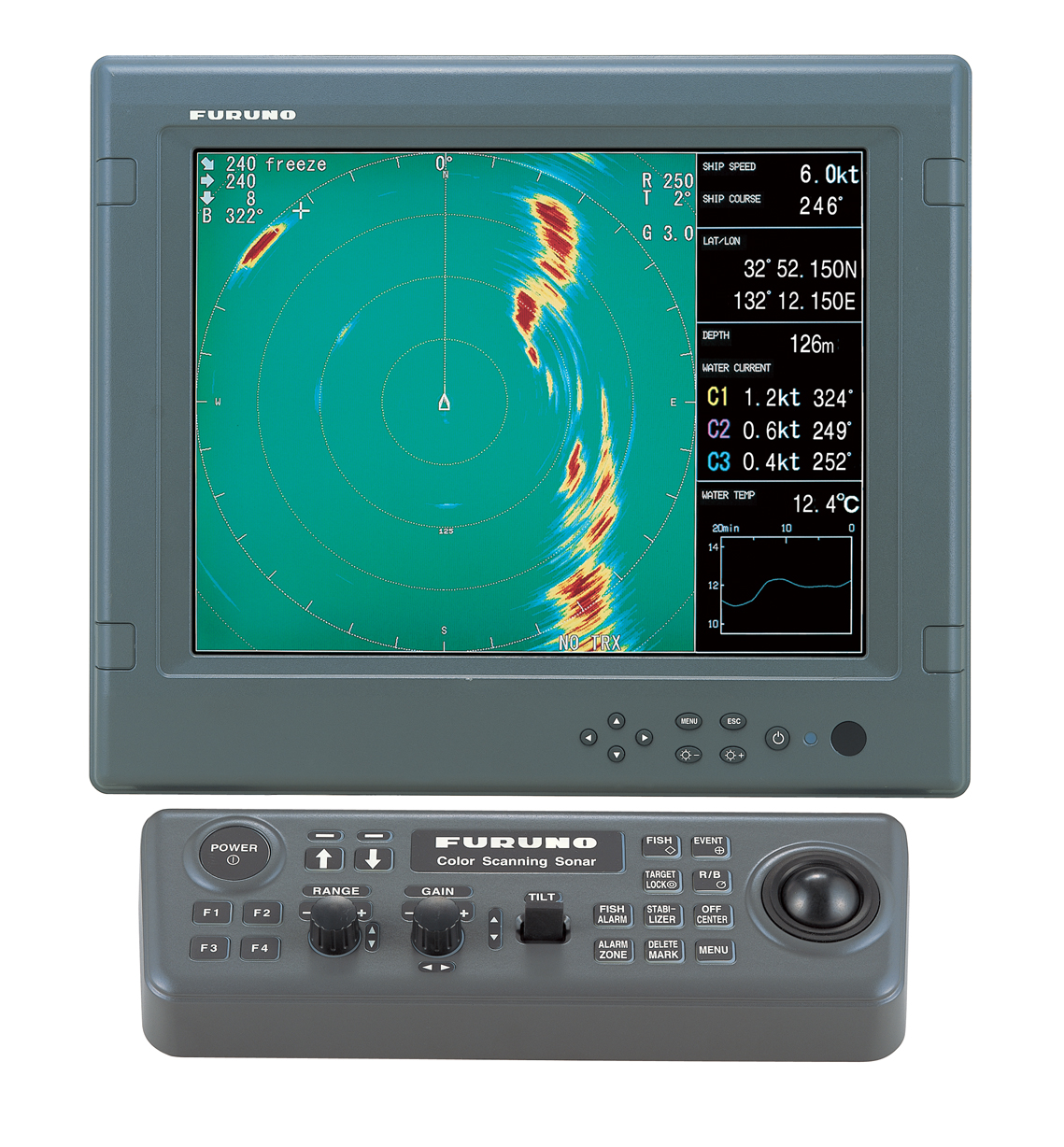

Les sonars omnidirectionnels multifaisceaux CSH-5/8L MK2 sont des modèles Black box : installation flexible, compacte, possibilité de grand écran déporté. Ils offrent trois modes d'exploitation basiques : sonar, sonar /sondeur, recherche audio sectorielle. La détection audio libère l'utilisateur de la veille permanente à l'écran et permet une détection plus rapide que la visuelle. L'écho gramme A-SCOPE couplé au mode sectoriel Audio met en évidence les échos. Le tilt automatique et le verrouillage / cible sont des fonctions standard, rendant les CSH-5/8L MK2 appropriés tant aux chalutiers pélagiques, qu'aux bolincheurs. 16 échelles sont disponibles pour une exploitation de 50 à 1600m.
Les CSH-5/8LMK2 connectés aux capteurs appropriés comme le GPS, le compas satellitaire et le sondeur informeront sur la position du bateau, sa vitesse, sa course, son cap et la température de l'eau à droite de l'écran. Connectés à un courantomètre, ils afficheront jusqu'à trois niveaux d'indication de courant. Ils sont composés d'une pièce de coque compacte, d'un émetteur-récepteur et d'un calculateur. L'écran (XGA) peut être une fourniture locale ou un écran de la gamme Furuno. Un écran déporté avec télécommande peut être connecté au calculateur.
-
Sonars Omnidirectionnels pour une détection et une illustration à l'écran en temps réel du poisson et des conditions sous marines.
-
Affichage dynamique en 16 couleurs pour la discrimination du fond, la concentration et la distribution des bancs de poissons.
-
Fréquence d'émission : 55 / 85 KHZ
-
Affichage complet et programmable des infos de navigation et de détection durant la pêche.
-
L'émetteur haute puissance assure une détection efficace en toutes conditions.
-
La touche utilisateur permet l'affichage rapide de 4 programmes ou fonctions personnalisées pour un usage rapide et intuitif
Caractéristiques
Le sonar omnidirectionnel multifaisceaux CSH5L :
- Echelles : 50. 85. 100. 150. 200. 250. 300. 350. 400. 450. 500. 600. 800. 1000. 1200. 1600 m
- Emission d'impulsion : 0.5 à 20 ms (relatif à l'échelle)
- Automatique : 4 à 26°
- Détection AUDIO : Secteur sélectionnable : 20, 40, 80, 120°
- Sortie AUDIO : 2 W, fréquence 1 kHz
- NMEA0183 V. 1.5/2.0/2.2
- CGA. RMC. GLL. VHM. HDG. HDM. HDT. DPT. DBT. DBS. CUR. VDR. GLC. GTD. MTW. RMA.
- Sondeur
- Loch : Pulse 200/400 Pulse/NM
- Signal sondeur : VI-1100 A
- KP extérieur : Boucle de courant 0 à 12Vcc
- NMEA0183 V. 1.5/2.0/2.2 : TLL
- Signal sortie vidéo: RGB ANALOG, synchronisation séparée, XGA (VESA)
- Résolution: XGA 1024 X 768, 65.0 MHz
- Alimentation: 115/230 Vca, 50-60 hZ, 0.4Kva (Max 1KVA)
- 24Vcc avec convertisseur optionnel
Contenu
1 X Sonar CSH-5L(55kHz)
1 X Clavier
1 X Calculateur
1 X Transmetteur
1 X Préamplificateur
1 X Hull unit
1 X Matériels d'installation
Pièces de rechange
Caractéristiques techniques
Alimentation : 100-240 V
Fréquence : 55 kHz
Résolution : 1024 x 768 Pixels
RGB OUTPUT : 1
Pièces et accessoires
| 00116597010 | Haut parleur SEM-21Q (FM8900S) - Remplacé par 00120854000 | 151,72 € TTC (22%) |
| 00006999900 | TR-2451 ALIMENTATION DC/AC 24VCC->220V | NC |
| 00006913800 | CSH-7040 COMMANDE DEPORTEE | 779,58 € TTC (22%) |
| MS-100 | MS-100 CAPTEUR DE MOUVEMENT | NC |
| MU CSH5L | MU CSH-5LMK2-8LMK2 Manuel d'utilisation Francais | NC |
| 00001928000 | CSH-1700 X'DUCER CABLE EXTENSION KIT CSH-8 | NC |
| 00120854000 | SEM-21Q HAUT-PARLEUR - | 103,70 € TTC (22%) |
| 00124127000 | 06-007-1571-2 ROHS RETRACTION TANK | NC |
| 00124878000 | 10S1950-3 CABLE ASSEMBLY 10S1950-3 | NC |
| 00218232000 | VI-1100A-C MATERIEL D'INSTALLATION | NC |
| 00218234000 | 02S8040 6M INTERFACE CABLE 3 VI-1100A | NC |
| 00218236000 | 02S8040 2M INTERFACE CABLE 4 VI-1100A | NC |
| 00602725000 | CP10-04200 INSTALLATION MATERIALS | NC |
| 00680000000 | CSH-1700 JUNCTION BOX | NC |
| 60071571100 | 06-007-1571-1 *3.5M* RETRUCTION TANK 3.5M STEEL | NC |
| 00115979010 | 06-021-4502 FAIRING | NC |
| 00003715200 | CSH-5211-A-E-10 CONTROL UNIT | NC |
| 00003715100 | CSH-5211-A-E-5 CONTROL UNIT | NC |
| 00003714800 | CSH-5210-A PROCESSOR UNIT | NC |
| 00002302500 | VI-1100A-E INTERFACE UNIT | NC |
| 00002180300 | VI-1100A INTERFACE UNIT | NC |
| 00001928300 | OP10-5 ALUMINUM TANK *1M* | NC |
| 00680051000 | S10-15-5 CABLE EQUIPE SIGNAL | 455,71 € TTC (22%) |
| 00107980010 | 10-044-2301 MAIN SHAFT 1.13 M CSH5 | 2 928,71 € TTC (22%) |
| 00107979010 | 10-044-2313 MAIN SHAFT 4M CSH8L | 4 178,40 € TTC (22%) |
| 00107722010 | 3COX-2P-6C *10M* CABLE EQUIPE VIDEO ANALOGIQUE RGB 3 COAX | 251,32 € TTC (22%) |
| 00702244000 | CP10-05303(15M) SIGNAL CABLE ASSY. CSH-5L | 4 428,17 € TTC (22%) |
| 00702243000 | CP10-05302(10M) SIGNAL CABLE ASSY. CSH-5L | 3 649,39 € TTC (22%) |
| 00697660000 | S10-6-50(38P)*50M* SIGNAL CABLE ASSY. | 2 591,38 € TTC (22%) |
| 00697658000 | S10-6-15(38P)*15M* SIGNAL CABLE ASSY. | 1 042,28 € TTC (22%) |
| 00680052000 | S10-15-10 (OPTION) SIGNAL CABLE ASSEMBLY CSH-8 | NC |
| 00107982010 | 10-044-2311 MAIN SHAFT (15) | 3 457,72 € TTC (22%) |
| 00107981010 | 10-044-2305 MAIN SHAFT (94) | 2 760,04 € TTC (22%) |
| 00702242000 | CP10-05301(5M) CABLE EQUIPE SIGNAL | NC |
| 00697659000 | S10-6-30(38P)*30M* CABLE EQUIPE SIGNAL 30M | NC |
| 00107978010 | MAIN SHAFT 10-044-2312 MAIN SHAFT 2.23M CSH5/CSH5MK2/CSH8L | NC |
| 00107723010 | 3COX-2P-6C 5M | NC |
| 00141851000 | H5040-A *600ST* RAISE/LOWER DRIVE UNIT | NC |
| 00002771100 | CSH-5210A/5211A-E-5 PROCESSEUR/UNITE DE CONTR� | NC |
| 00002773000 | CSH-5130A-5L-72-55-E TRANSCEIVER | NC |
| 00002773600 | CSH-5020-A-55 PREAMPLIFICATEUR | NC |
| 00697076000 | H5-55-4.9 CSH-5 SONDE EQUIPEE TRANSDUCER ASSEMBLY | NC |
| 00702247000 | CSH5040/41/40A/41A-N HULL UNIT ASSEMBLY PARTS CSH-5L/5M2/5 | NC |
| 00015891810 | BW57501N RELAIS CSH5 | 125,89 € TTC (22%) |
| 00015901610 | 008016-038-000761HVF CONNECTEUR 38P | 115,40 € TTC (22%) |
| 00107327000 | TD3385G100-10KG3.6FB MOTEUR DC AVEC VIS DE FIXATION CSH-5040/5041 | 3 470,50 € TTC (22%) |
| 00124514000 | 10P6613A-55(LF)BMF PLATINE CSH-5030/5130 - Remplacé par 00135120000 | 4 221,85 € TTC (22%) |
| 00690493000 | 10-690(SWITCH-4P) CONNECTEUR SW-XH CSH-5211 | 76,93 € TTC (22%) |
| 00658277000 | 10P6612-55(LF)PSW PLATINE CSH-5030/5130 | 2 363,92 € TTC (22%) |
| 00690714000 | 80-0661(BN-5665) LAMPE NEON CSH-5210/A (DS1) | 101,42 € TTC (22%) |
| 00690715000 | 80-0662(109-180) VENTILATEUR CSH-5210/A | 203,37 € TTC (22%) |
| 00690716000 | 80-0663(XEB105) CAPACITE CSH-5210/A (C1) | 64,56 € TTC (22%) |
| 00690717000 | VS15C-3(10S2205-0) ALIMENTATION CSH-5210 | 164,64 € TTC (22%) |
| 00690718000 | VS15C-5(10S2206-0) ALIMENTATION CSH-5210 | 164,64 € TTC (22%) |
| 00690761000 | VS15C-12(10S2207-0) ALIMENTATION CSH-5210 | 213,06 € TTC (22%) |
| 00697653000 | H5040 *600ST* RAISE/LOWER DRIVE UNIT CSH5 | 6 059,98 € TTC (22%) |
| 66100009110 | SHJ-0009-1 JOINT D'ETANCHEITE ROHS | 76,93 € TTC (22%) |
| 00120297000 | 10P6627(LF)PWR1 PRINTED CIRCUIT BOARD CSH-5130-5L | 1 191,99 € TTC (22%) |
| 00135121000 | 10P7051-55(LF) TRCPU PRINTED CIRCUIT BOARD | 2 836,71 € TTC (22%) |
| 00120290000 | 10P6624(LF)TAMP PRINTED CIRCUIT BOARD CSH-5130-5L | 3 812,95 € TTC (22%) |
| 00658312000 | 10P6618(LF)MOB PRINTED CIRCUIT BOARD CSH-5030/5130 | 1 662,48 € TTC (22%) |
| 00658265000 | 10P6610-55(LF)PBUF PRINTED CIRCUIT BOARD CSH-5020-55 | 4 890,60 € TTC (22%) |
| 00656236000 | 06P0180(LF) CPU PRINTED CIRCUIT BOARD | 598,81 € TTC (22%) |
| 00135120000 | 10P7052(LF) BMF PRINTED CIRCUIT BOARD CSH-5130-5L | 4 221,85 € TTC (22%) |
| 00697915000 | 10-044-2411 HAND CRANK ASSEMBLY CSH-5040/5041 | 275,20 € TTC (22%) |
| 00697916000 | 10-044-2401-1/2402-0 TANK GUIDE CSH-5 | 2 232,78 € TTC (22%) |
| 00697918000 | H8040/41/5040/41 SUPPORT RELAIS CSH-5L | 1 355,81 € TTC (22%) |
| 00141857000 | 10P7049A(LF) MAIN PRINTED CIRCUIT BOARD CSH-5210-A | 6 103,56 € TTC (22%) |
| 00135811000 | CSH-5210 PWR POWER BLOCK | 1 767,40 € TTC (22%) |
| 00106339000 | SWT30-522/FD W/PLATE POWER SUPPLY (PWR-3) CSH-5030/5130 | 601,64 € TTC (22%) |
| 00017769810 | OR#131 GREASE COTTON 9.5SQ X3.63M | 111,91 € TTC (22%) |
| 00135574000 | 10P6951(LF) KEY PRINTED CIRCUIT BOARD CSH-5211 | 2 004,13 € TTC (22%) |
| 00658271000 | 10P6611-55(LF)PAMP PRINTED CIRCUIT BOARD CSH-5030/5130 | 6 171,36 € TTC (22%) |
