FAR2218BB/42RPM
Radars maritimes série FR & FAR Ref : IMD03281006" BLACK BOX RADAR IMO X BAND 12kW -ARPA-96 MN- 220 VAC (SANS RADIATEUR NI CABLE) VITESSE MOTEUR DE L'ANTENNE 42T/M PERFORMANCE MONITEUR PM-32 EN OPTION (OBLIGATOIRE POUR NAVIRE IMO) Les versions BB (Black Box) sont livrés sans écran "
PRIX : NCDescriptif
HOMOLOGUE IMO
RÉCEPTION PAR TYPE PAR L'OMI
La série de radar Black Box FAR-2xx8 BB est conforme à la norme IMO Cat. 1 et Cat. 2.
Cat 1 en combinaison avec les moniteurs FURUNO MU190, HATTELAND 19", 20" et 24"
Cat 2 en combinaison avec les moniteurs suivants FURUNO MU-231, FURUNO MU-270W, HATTELAND 23", 26", 27", 32", 55"

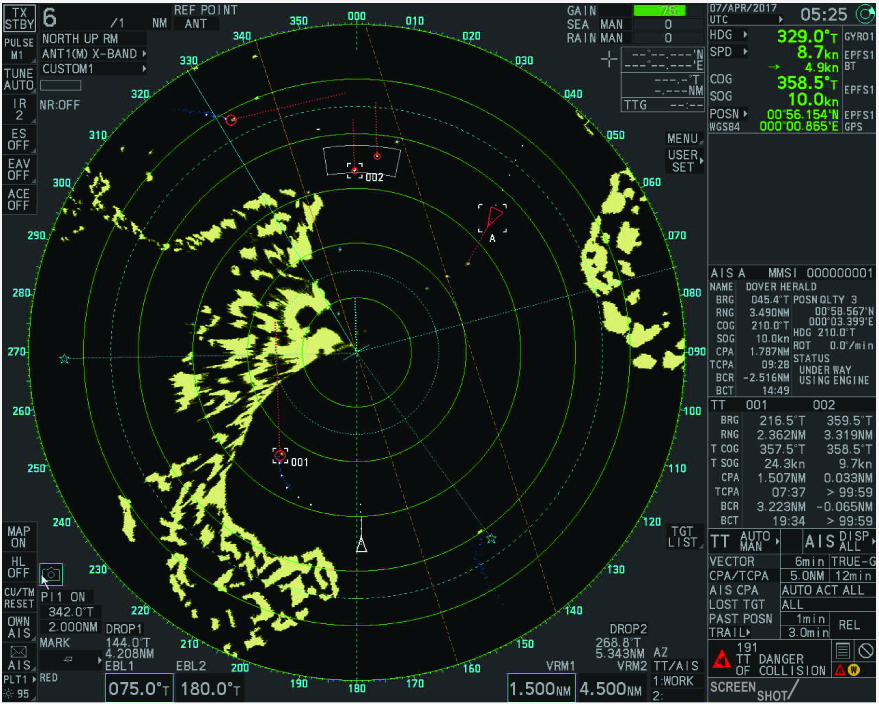

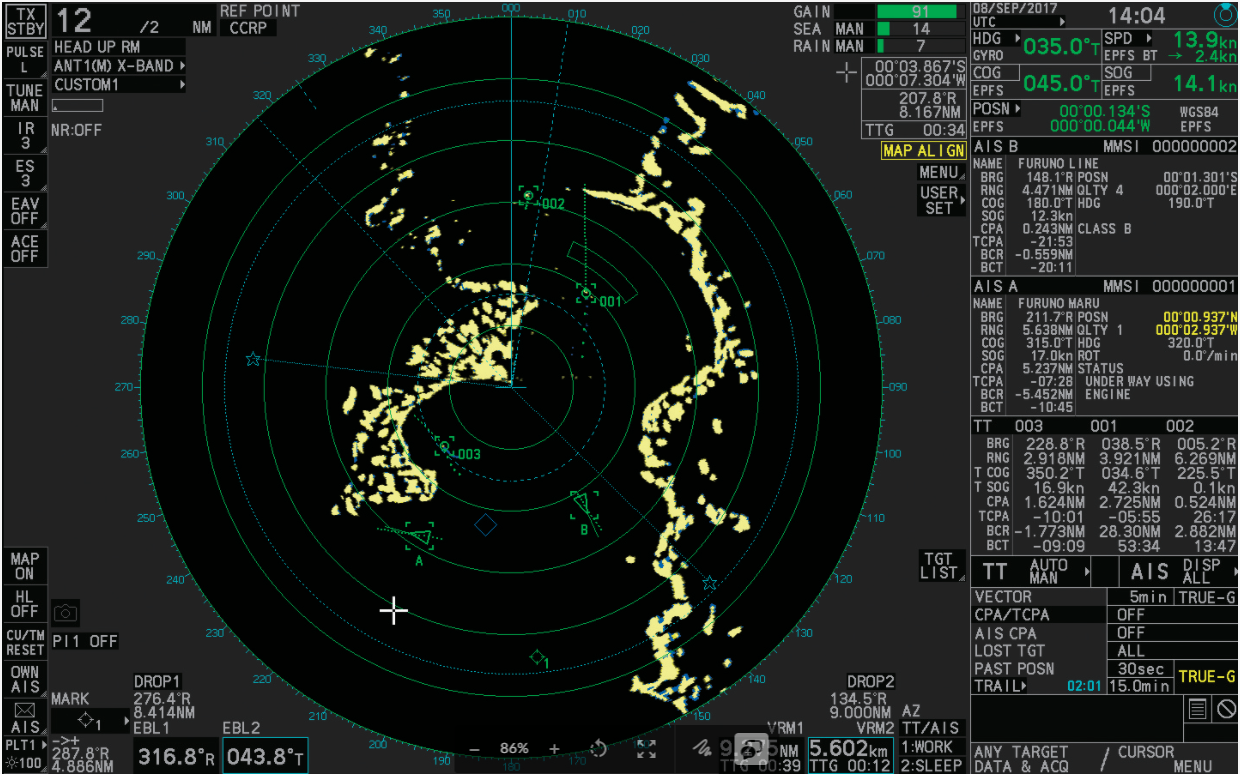

FONCTION AUTOMATIC CLUTTER ELIMINATION (ACE)
Cette nouvelle fonctionnalité permet d'améliorer l'affichage des cibles grâce à une commande spéciale ACE. Une fois activé, le système ajuste automatiquement les filtres Clutter, gain, retour de mer et retour-pluie en fonction de la présélection de l'utilisateur (calm/rough sea/hard rain).
https://www.youtube.com/watch?v=wUFtWY7nrOw

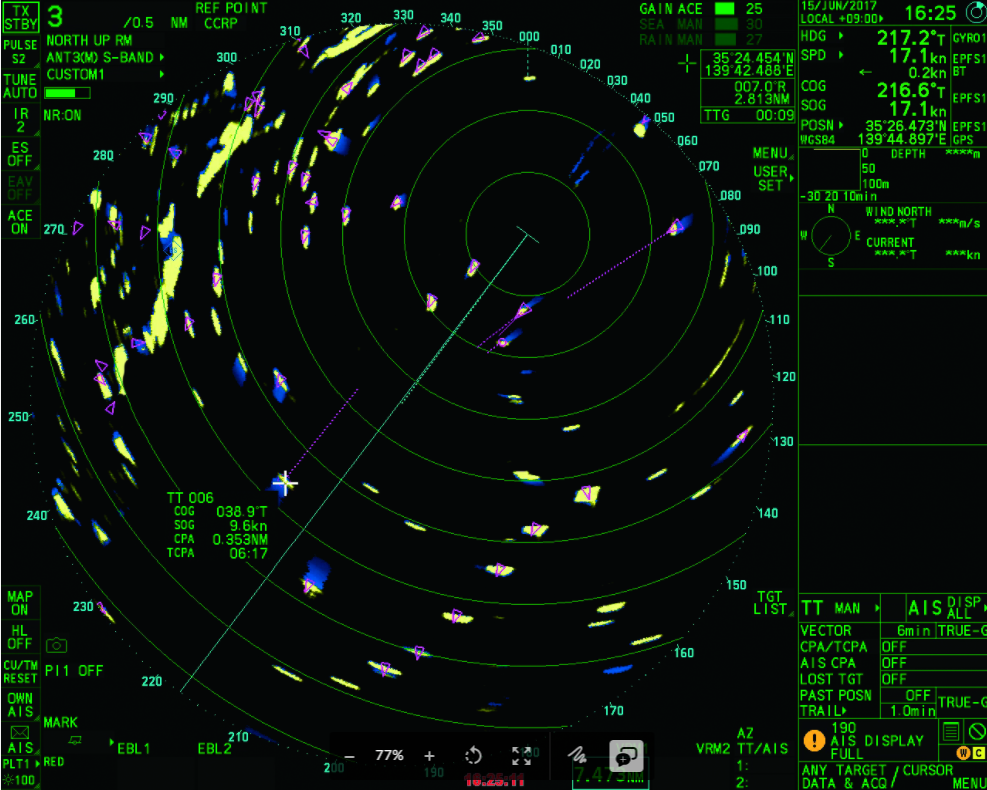

FAST TARGET TRACKING (ARPA)

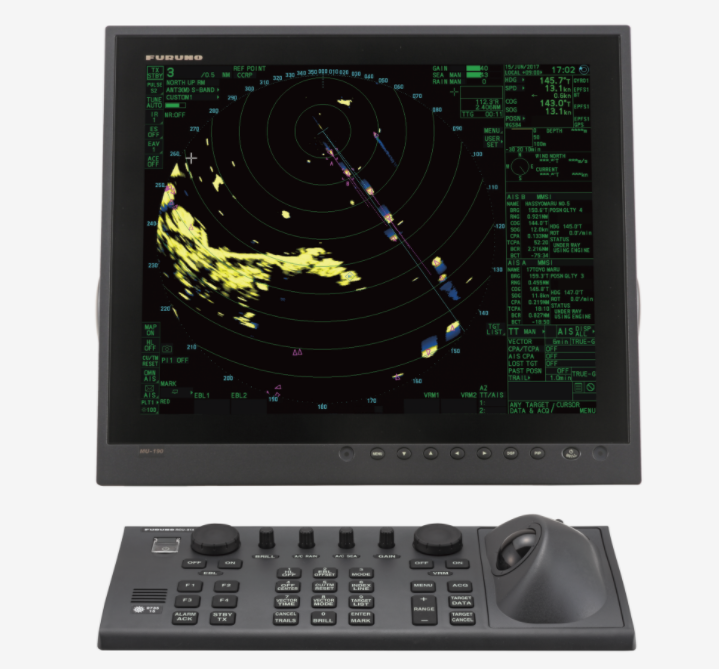

COMPATIBILITE AVEC LES MONITEURS WIDESCREEN
La série FAR-2xx8 prévoit également la compatibilité avec les moniteurs WIDESCREEN en version IMO. Les moniteurs homologués WIDE sont les modèles FURUNO MU-270W et les HATTELAND 26" à 55". Malgré les différences de taille, le nombre de PPI reste inchangé de manière à afficher clairement à l'écran les données nécessaires à la navigation selon la réglementation. Grâce à une série d'icônes très intuitives, l'Instant Access Bar permet de modifier les paramètres du RADAR en un simple clic sur une icone.
SUPERPOSITION DE L'IMAGE RADAR SUR L'ECDIS ET MAXSEA TIMEZERO
Comme sur d'autres modèles de radar, la série FAR2XX8 permet la superposition de la mesure radar (overlay) aussi bien sur les appareils ECDIS que sur le logiciel MAXSEA TIMEZERO. Une connexion Ethernet entre les deux équipements suffit pour activer cette fonction.
* Pour le raccordement les Hubs HUB-100 ou HUB-3000 sont nécessaire
FONCTION INTERSWITCH
Il est possible de relier entre elles différentes séries de radars FAR-2xx8, FAR-2xx7, FAR-3xx0 et FAR-15x8*.
* Le HUB-100 est suffisant pour la connexion de 2 radars réseau, tandis que le HUB-3000 est nécessaire pour 3 appareils ou plus.
* Le lien avec le modèle FAR-15x8 est uniquement disponible en version REPEATER.

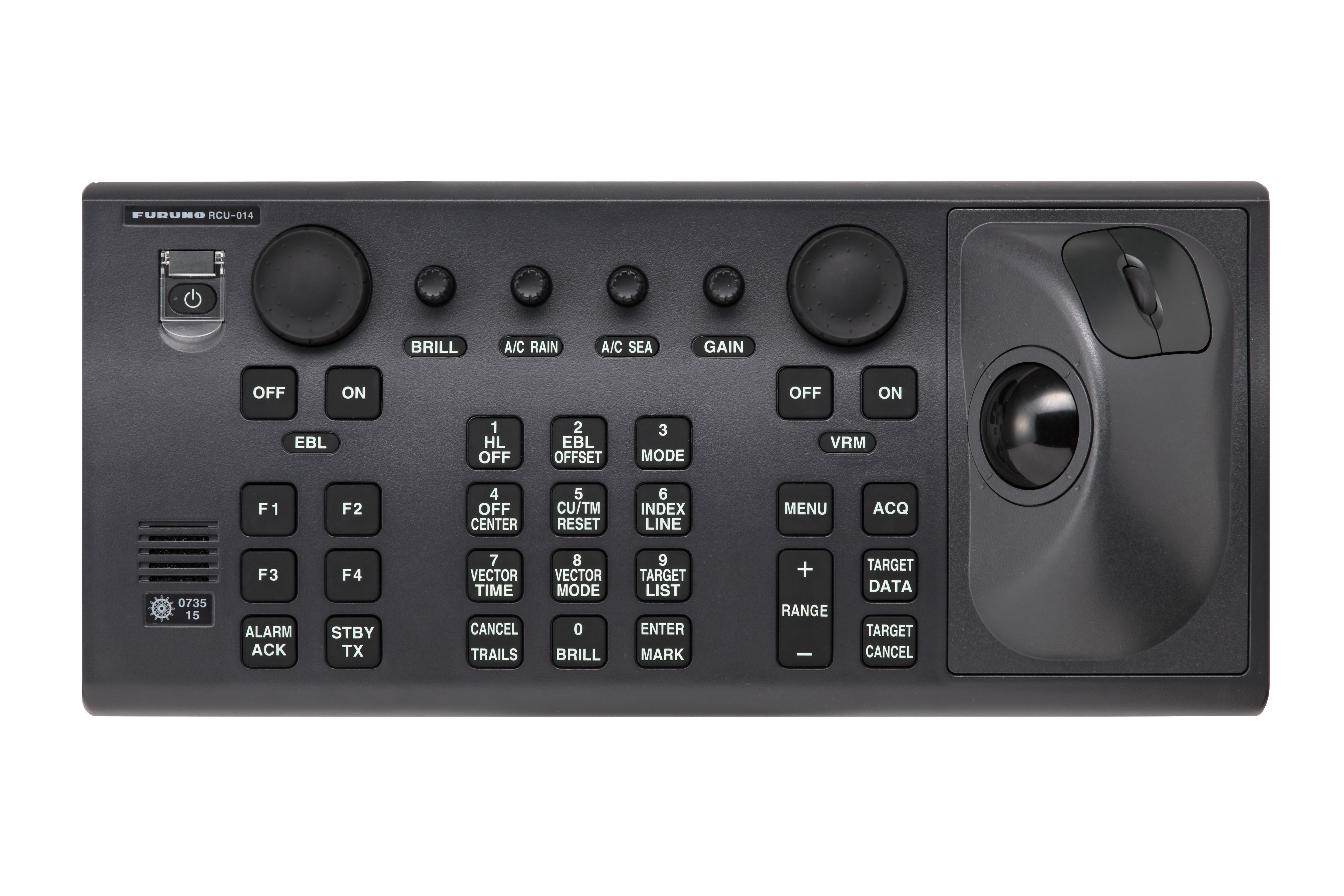

CLAVIER DE CONTRÔLE
La série FAR-2XX8 utilise un clavier professionnel intuitif avec des fonctions dédiées.
Des options inédites sur ces gammes de radar
Avec les Radars FAR22X8 vous pouvez également avoir accès à des modules complémentaires :
- Wave Analyzer : Analyse des hauteurs et des directions de vague en temps jusqu'à 1200 mètres à l'aide des signaux radars directement radar ou bien au travers d'un logiciel dédié.
Plus produit
- Certificat IMO catégorie 1 et 2
- Performance accrue
- Fast Target Tracking
- Wide Monitor
- Superposition de l'image radar sur ECDIS et MaxSea TZ
- Affichage AIS
- Fonction Interswitch
- Clavier
Caractéristiques
La série radar FAR-22x8 Black box, en combinaison avec les moniteurs FURUNO ou HATTELAND de 19" à 55", est certifiée IMO Cat.1 et Cat.2. La puissance disponible est de 12 ou 25 kW pour les modèles en bande X et 30 kW pour les modèles en bande S. Elle est également disponible en version SSD (Solid State) sans MAGNETRON.
Par rapport à la série précédente, la ligne FAR-2xx8 présente des améliorations notables dans les performances grâce au processeur et à l'antenne redesigné. De nombreuses fonctions utiles à la navigation ont été implémentées, comme la fonction d'élimination automatique Clutter ACE et Fast Target Tracking pour une utilisation plus facile et plus confortable pour l'utilisateur. La mise à niveau avec la série FAR-2xx7 précédente est très simple, le processeur a en effet les mêmes dimensions et il y a la possibilité, par KIT en option, d'utiliser le même clavier, écran et câble d'antenne.
Contenu
1 x PROCESSEUR
1 x CLAVIER
1 x SCANNER
Caractéristiques techniques
Alimentation : 100-230 V
DVI OUTPUT : 2
Echelle : 96 NM
Puissance : 12k W
Résolution : 1280 x 1024/1600 x 1200/1920 x 1200 Pixels
Taille : 4/6.5/8 ft
Vitesse de Rotation : 42 RPM
Vidéos
Pièces et accessoires
| HUB-3000 | HUB3000 (FMD3200B) | NC |
| 00003329400 | HUB-3000-MIJ INTELLIGENT HUB | NC |
| 00003428400 | RCU-015B-S CONTROL UNIT RADAR CONTROL UNIT | NC |
| 00003428600 | RCU-016B CONTROL UNIT | NC |
| 00003658700 | RCU-031-E CONTROL UNIT | NC |
| 00003684800 | GD-2887 RADAR INTERFACE KIT | 5 326,40 € TTC (22%) |
| 00004011000 | AD100 Convertisseur pour gyro compas (Clock & Data + NMEA0183) | NC |
| HUB-100 | HUB-100 SWITCH RESEAU LAN FAR-28X7 | NC |
| 00008335500 | RJB-001 BOITE DE JONCTION FAR21X7 | NC |
| 00113296010 | DVI-D/D S-LINK Câble DVI 5m pour écran extérieur | NC |
| 00113398010 | DVI-D/D Câble DVI blindé 10m pour écran extérieur | 912,35 € TTC (22%) |
| 00116789010 | MOD-Z072-050+ Câble réseau RJ45 <-> RJ45 4 paires - 5m | 89,06 € TTC (22%) |
| 00120805000 | CP24-02900(10M) INSTALLATION MATERIALS | NC |
| 00120806000 | CP24-02910(20M) INSTALLATION MATERIALS | NC |
| 00120807000 | CP24-02920(30M) INSTALLATION MATERIALS | NC |
| 00124769000 | XH10P-W-5P-A L=10M CABLE ASSEMBLY (RCU-RCU) 03S9698-1 | NC |
| 00124770000 | XH10P-W-5P-A L=20M - Remplacé par 00159586000 | 275,20 € TTC (22%) |
| 00124771000 | XH10P-W-5P-A L=30M CABLE ASSEMBLY (RCU-RCU) 03S9698-1 - Remplacé par 00159587000 | NC |
| 00125258000 | DSUB9P-X2-A-L5M CABLE ASSEMBLY 24S104360 | NC |
| 00125259000 | DSUB9P-X2-A-L10M CABLE EQUIPE 24S104360 | 340,29 € TTC (22%) |
| 00125432000 | DE-ICER KIT FAR2218/FAR3210 DE-ICER KIT RSB-128 | NC |
| 00125989000 | S03-92-15(8P) RW-00136 15M W/VH8 CONNECTOR 03S001360 | NC |
| 00125990000 | S03-92-30(8P) RW-00136 30M W/VH8 CONNECTOR 03S001360 | NC |
| 00125991000 | S03-92-40(8P) RW-00136 40M W/VH8 CONNECTOR 03S001360 | NC |
| 00125992000 | S03-92-50(8P) RW-00136 50M W/VH8 CONNECTOR 03S001360 | NC |
| 00142121000 | SP03-17641(BOX) SPARE PARTS PSU-014/RPU-025 | NC |
| 00143754000 | XH10P-W-6P L=20M CABLE ASSEMBLY 03S9610-5 | NC |
| 00143755000 | XH10P-W-6P L=30M CABLE ASSEMBLY 03S9610-5 | NC |
| 00148924000 | XH10P-W-5P-A L=1.5M CABLE ASSEMBLY 03S9698-1 - Remplacé par 00159584000 | NC |
| 00148947000 | OP03-245 FLUSH MOUNT KIT RCU-014B | NC |
| 00149658000 | OP03-247-3 LAN SIGNAL CONVERTER (2 units) RSB-128 XBAND 2218/2228 | NC |
| 00149690000 | OP03-252 DVI-BNC CABLE KIT RPU-025 | 514,89 € TTC (22%) |
| 00150529000 | PM-32 OP03-254-3 KIT PERFORMANCE MONITOR RSB-128 FAR2218-FAR2228 | NC |
| 00150773000 | OP03-257 ANTENNA REINFORCEMENT KIT RSB-128/130 | NC |
| 00152327000 | OP03-258-1 RP BOARD INSTALLATION KIT RPU025-E CARTE MAPMEDIA | NC |
| WV-100 WAVE ANALYZER | L'analyseur de vagues WV-100, connecté au radar de navigation, permet d?analyser les hauteurs de vagues en temps réel. | NC |
| 00158581000 | OP03-265 PM MODIFICATION KIT | 1 406,93 € TTC (22%) |
| 00159584000 | XH10P-W-5P-A L=1.5M CABLE ASSEMBLY 03S9698-2 | 101,42 € TTC (22%) |
| 00159585000 | XH10P-W-5P-A L=10M CABLE ASSEMBLY (RCU-RCU) 03S9698-2 | 200,14 € TTC (22%) |
| 00159586000 | XH10P-W-5P-A L=20M pour télécomande RCU-016B | NC |
| 00159587000 | XH10P-W-5P-A L=30M CABLE ASSEMBLY (RCU-RCU) 03S9698-2 | 375,81 € TTC (22%) |
| 00820664000 | S03-9-5(8-8P) SIGNAL CABLE ASSY. | NC |
| 00820665000 | S03-9-10(8-8P) SIGNAL CABLE ASSY. | NC |
| 00820916000 | S03-9-15(8-8P) SIGNAL CABLE ASSY. 15M | NC |
| 00853562000 | OP03-182 CLAMP ASSEMBLY RCU-014 | NC |
| 00853563000 | FP03-09870 KIT ENCASTREMENT RCU-014/015/016 | NC |
| 00854246000 | CP03-28901 CONNECTEUR | 60,52 € TTC (22%) |
| EXU00001039 | - | 34 469,06 € TTC (22%) |
| XN12CF | RADIATEUR XN12CF 4FT (FAR32x0B/FAR22X8B) | NC |
| XN20CF | RADIATEUR XN20CF 6.5FT (FAR32x0B) | NC |
| XN24CF | RADIATEUR XN24CF 8FT (FAR32x0B) | NC |
| 00125983000 | RW-00135-L15M CABLE EQUIPE SIGNAL 15M 03S001352 | NC |
| 00125986000 | CABLE RW-00135-L 30M (FAR31X0) | NC |
| 00125987000 | RW-00135-L40M CABLE EQUIPE SIGNAL 40M 03S001352 | 1 619,44 € TTC (22%) |
| 00125988000 | RW-00135-L50M CABLE EQUIPE SIGNAL 50M 03S001351 | NC |
| 00003425200 | RPU025-AE4S-S PROCESSOR UNIT | NC |
| 00003428200 | RCU-014B-E-S UNITE DE CONTROLE - Remplacé par 00003666300 | NC |
| 00003499300 | RSB-128-105NN SCANNER UNIT 1SET | NC |
| 00016164910 | FP439AS TERMINAL BOARD | 5,38 € TTC (22%) |
| 00017697810 | 7A90-190-00A FUSE HUB-3000SP | 23,53 € TTC (22%) |
| 00017751810 | MU3955 RING UNIT TA4726N1 SP | 180,78 € TTC (22%) |
| 00019088811 | RW-00135-L100M CABLE EQUIPE SIGNAL 100M 03S002381 | 4 129,85 € TTC (22%) |
| 00019088911 | RW-00135-L200M CABLE EQUIPE SIGNAL 200M 03S002381 | 7 824,96 € TTC (22%) |
| 00019089011 | RW-00135-L300M CABLE EQUIPE SIGNAL 300M 03S002381 | 11 737,45 € TTC (22%) |
| 00019164010 | RW-00136-L100M 7 CORE CABLE 03S001360 | 2 542,82 € TTC (22%) |
| 00019164110 | RW-00136-L200M 7 CORE CABLE 03S001360 | 4 813,13 € TTC (22%) |
| 00019164210 | RW-00136-L300M 7 CORE CABLE 03S001360 | 7 214,85 € TTC (22%) |
| 00123220000 | 05-085-1011/2/3/4 CACHE BOUTON DSC-60 | 129,12 € TTC (22%) |
| 00128922000 | RSB-128 ROTARY JOINT ASSEMBLY | 1 203,29 € TTC (22%) |
| 00128923000 | 03P9560(LF) MTR-DRV PLATINE FAR3230SB/3230SSDB | 1 234,76 € TTC (22%) |
| 00128929000 | RTR-105 TRANSCEIVER UNIT | 8 280,13 € TTC (22%) |
| 00128932000 | 03P9561(LF) SPU(MAG) PRINTED CIRCUIT BOARD RTR-105/6/7/8/9 | 4 482,51 € TTC (22%) |
| 00128933000 | 03P9537ALF RFPWR(MAG PRINTED CIRCUIT BOARD RTR-105 | 1 220,23 € TTC (22%) |
| 00128935000 | 03P9570(LF) RF-TB PRINTED CIRCUIT BOARD RTR-105--9/111 | 940,60 € TTC (22%) |
| 00128936000 | 03P9565A(LF) MD PRINTED CIRCUIT BOARD RTR-105 | 1 458,03 € TTC (22%) |
| 00128940000 | RTR-105/106 W-GUIDE WAVEGUIDE ASSEMBLY | 1 931,49 € TTC (22%) |
| 00128950000 | 03P9578(LF) TEMP-SW PRINTED CIRCUIT BOARD FAR3000/W RSB-I | 692,03 € TTC (22%) |
| 00128951000 | 03P9573(LF) DE-ICE PRINTED CIRCUIT BOARD FAR3000/W RSB-I | 307,75 € TTC (22%) |
| 00128954000 | CP03-35401 INSTALLATION MATERIALS RSB-128N | 135,58 € TTC (22%) |
| 00128956000 | CP03-35403 INSTALLATION MATERIALS RSB-128I | 161,41 € TTC (22%) |
| 00128957000 | RSB-128 LESS CVR/RF SCANNER UNIT LESS COVER/RF | 4 626,70 € TTC (22%) |
| 00128958000 | RSB-128 R-CVR/PM SCANNER COVER W/PM-ANT | 1 296,63 € TTC (22%) |
| 00128960000 | TS5213N593-L250 ASSY ENCODER ASSEMBLY | 581,87 € TTC (22%) |
| 00130536000 | RSB-128N LESS RF SCANNER ASSEMBLY LESS RF | 4 844,60 € TTC (22%) |
| 00130537000 | RSB-128I LESS RF SCANNER ASSEMBLY LESS RF | 5 597,56 € TTC (22%) |
| 00130629000 | PCB 03P9543A(LF) PSU-PWR1 PSU-014/015 - Remplacé par 00157680000 | 2 910,82 € TTC (22%) |
| 00130634000 | 03P9545A(LF) FILTER PRINTED CIRCUIT BOARD PSU-014/016 | 779,59 € TTC (22%) |
| 00130636000 | PSU-014/015/016/018 TERMINAL BOARD ASSEMBLY | 129,12 € TTC (22%) |
| 00136589000 | 03-2362(4-4P) VH CONNECTOR ASSEMBLY RSB-128/130 | 40,36 € TTC (22%) |
| 00136590000 | 03-2363(13-13P) PH-PA CONNECTOR ASSEMBLY RSB-128 | 66,44 € TTC (22%) |
| 00136591000 | 03-2364(6-6P) PH CONNECTOR ASSEMBLY RSB-128 | 44,38 € TTC (22%) |
| 00136592000 | 03-2365(7-7P) XH CONNECTOR ASSEMBLY RSB-128/130 | 64,56 € TTC (22%) |
| 00136593000 | 03-2366(2P) PH CONNECTOR ASSEMBLY RSB-128 | 23,53 € TTC (22%) |
| 00136594000 | 03-2368(3-3P) VH CONNECTOR ASSEMBLY RTR-105/106 | 32,95 € TTC (22%) |
| 00136595000 | 03-2369(2-2P) VH CONNECTOR ASSEMBLY RTR-105/106 | 28,24 € TTC (22%) |
| 00136596000 | 03-2370(13-13P) PH CONNECTOR ASSEMBLY RTR-105/106 | 66,44 € TTC (22%) |
| 00136597000 | 03-2371(8-8P) NH CONNECTOR ASSEMBLY RTR-105/106 | 44,38 € TTC (22%) |
| 00136598000 | 03-2372(13-13P) XH CONNECTOR ASSEMBLY RTR-105/106/108 | 64,56 € TTC (22%) |
| 00136599000 | 03-2373(4-4P) XH CONNECTOR ASSEMBLY RTR-105/106/108 | 32,95 € TTC (22%) |
| 00136600000 | 03-2374(16-16P) XH CONNECTOR ASSEMBLY RTR-105/106/108 | 66,44 € TTC (22%) |
| 00136601000 | 03-2375(P2P) VL CONNECTOR ASSEMBLY RTR-105/106/108 | 32,95 € TTC (22%) |
| 00136603000 | 03-2376(2P) VH CONNECTOR ASSEMBLY RTR-105/106/108 | 28,24 € TTC (22%) |
| 00136681000 | 03-2397(P3-3P) SM-PH CONNECTOR ASSEMBLY | 28,24 € TTC (22%) |
| 00136682000 | 03-2398(5-5P) VH CONNECTOR ASSEMBLY | 64,56 € TTC (22%) |
| 00136683000 | 03-2399(P4-4P) SM-PH CONNECTOR ASSEMBLY | 32,95 € TTC (22%) |
| 00136685000 | 03-2401(11-11P) PH CONNECTOR ASSEMBLY | 60,52 € TTC (22%) |
| 00136686000 | 03-2402(2-2P) VH CONNECTOR ASSEMBLY | 32,95 € TTC (22%) |
| 00141701000 | 03-177-2034/#6601-P KNOB (W/D SPRING) CHINA - Remplacé par 00160547000 | 66,44 € TTC (22%) |
| 00141723000 | 03P9362(LF) BUZ PRINTED CIRCUIT BOARD CHINA RCU-014 | 167,86 € TTC (22%) |
| 00142508000 | 03P9559(LF)*NEW*X-PM X-PM PCB WITH CASE RSB128/130/120/ | 2 101,51 € TTC (22%) |
| 00144258000 | RTR-105/106 MMIC/IF MMIC/IF ASSEMBLY | 3 358,05 € TTC (22%) |
| 00149193000 | 03TF00071 TRANS ASSY TRANSFORMER ASSEMBLY FAR-3X10 | 934,95 € TTC (22%) |
| 00149873000 | 03P9652(LF) MAIN PRINTED CIRCUIT BOARD RPU-025 | 4 237,18 € TTC (22%) |
| 00149874000 | 03P9652(LF) W/BASE MAIN PCB ASSEMBLY RPU-025 | 4 326,62 € TTC (22%) |
| 00149877000 | 03P9648(LF) TB PRINTED CIRCUIT BOARD RPU-025 - Remplacé par 00156669000 | 1 262,60 € TTC (22%) |
| 00149878000 | CP03-37801 INSTALLATION MATERIALS RPU-025 | 125,89 € TTC (22%) |
| 00149879000 | 03P9649(LF) PNL PRINTED CIRCUIT BOARD RCU-014B - Remplacé par 00155095000 | 680,74 € TTC (22%) |
| 00149880000 | 03P9650(LF) KEYTB PRINTED CIRCUIT BOARD RCU-015B | 514,89 € TTC (22%) |
| 00150921000 | RSB-128 SCANNER COVER W/PM-CASE | 2 843,44 € TTC (22%) |
| 00150932000 | RSB-128 FRONT COVER FRONT COVER ASSEMBLY | 1 331,61 € TTC (22%) |
| 00152334000 | 03P9657(LF) RP PRINTED CIRCUIT BOARD | 1 802,37 € TTC (22%) |
| 00154266000 | 03P9652A(LF) MAIN PRINTED CIRCUIT BOARD RPU-025 | 4 237,18 € TTC (22%) |
| 00154282000 | 03P9657A(LF) RP PRINTED CIRCUIT BOARD | 1 802,37 € TTC (22%) |
| 00155095000 | 03P9649(LF) PNL PRINTED CIRCUIT BOARD | 680,74 € TTC (22%) |
| 00155364000 | TB5211 50G ADHESIVE | 48,42 € TTC (22%) |
| 00155933000 | 03P9676(LF) FIL(DC) PRINTED CIRCUIT BOARD | 779,59 € TTC (22%) |
| 00155934000 | 03P9677(LF) PWR(DC) PRINTED CIRCUIT BOARD | 2 910,82 € TTC (22%) |
| 00156669000 | 03P9648A(LF) TB PRINTED CIRCUIT BOARD RPU-025 | 1 262,60 € TTC (22%) |
| 00157680000 | PCB 03P9543A(LF) PSU-PWR1 03E27421 - Remplacé par 00158427000 | 2 910,82 € TTC (22%) |
| 00157923000 | 03P9674(LF) RAKEY PRINTED CIRCUIT BOARD | 980,14 € TTC (22%) |
| 00158427000 | 03P9543C(LF)PSU-PWR1 PRINTED CIRCUIT BOARD | 2 910,82 € TTC (22%) |
| 00160547000 | 03-177-2034 KNOB ASSEMBLY | 66,44 € TTC (22%) |
