FMD3100

Système de navigation électronique ECDIS Ref : IMD033830AB

ECDIS/PANEL PC /MONITEUR 24'' WIDE

PRIX : NC

Trouver un revendeur

Descriptif

Une solution pour faciliter la transition de la navigation sur papier à la navigation électronique

CARTOGRAPHIE COMPATIBLE

Carte vectorielle OHI/S-57 édition 3 (schéma de protection des données OHI S-63)
Service de cartes vectorielles de l'Amirauté par l'UKHO
C-MAP CAES
Service ECDIS Jeppesen Primar
- Carte raster ARCS
- C-MAP Professional+*
* C-MAP Professional+ est une carte privée, et ne remplace donc pas une carte papier.

COMPATIBILITÉ AVEC L'AMIRAUTÉ INFORMATION OVERLAY (AIO) POUR UNE MEILLEURE SÉCURITÉ DE LA NAVIGATION

La couche supplémentaire AIO comprend tous les avis temporaires et préliminaires aux navigateurs de l'Amirauté ainsi que les avis préliminaires aux navigateurs des CEN supplémentaires, c'est-à-dire les dangers de navigation signalés qui ont été intégrés à une carte papier, mais qui n'ont pas encore été inclus dans les CEN.
Ce service est gratuit dans le cadre du service de cartes vectorielles de l'Amirauté (AVCS) de l'UKHO.

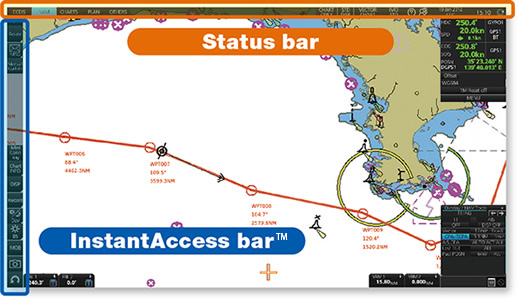

INTERFACE UTILISATEUR

Opération basée sur des tâches réalisée par la combinaison de la barre d'état et de l'accès instantané bar™ permettant un accès rapide aux tâches/fonctions nécessaires
L'interface utilisateur du FMD-3100 est axée sur des outils opérationnels soigneusement organisés : Barre d'état et accès instantané bar™. La barre d'état contient des informations sur l'état de fonctionnement, et le site InstantAccess bar™ contient toutes les tâches disponibles. Ces outils opérationnels permettent un fonctionnement simple, basé sur les tâches, grâce auquel l'opérateur peut rapidement effectuer des tâches de navigation sans avoir à se plonger dans une arborescence de menus complexe.

Menu déroulant pour faciliter le fonctionnement simplifié

Sur les boutons de la barre d'état et de l'accès instantané bar™ indique qu'il existe des options cachées d'actions/tâches à effectuer dans la sous-couche, qui peuvent être lancées en cliquant sur les boutons avec le bouton gauche de la souris. De cette façon, l'opérateur peut rapidement accéder aux tâches correspondantes.

Plus produit

Ecran 24" Wide LCD pour un confort dutilisation
Facilité d'installation encastré ou sur étrier (avec étrier optionnel)
Conforme aux exigences de la navigation «PAPER LESS » comme Ecdis principal ou en poste « Back up »; possibilité d'être utilisé également en poste « Back up » dun FMD3200/3300
Interfaçage simple avec la série des radars FAR-2xx7 pour laffichage ARPA, le partage des routes et Waypoints, les « User Charts », ainsi que laffichage de 100 cibles ARPA.
Compatible avec les cartographies IHO/S-57 Edition 3 (IHO S-63) , Admiralty Vector Chart Service par UKHO, C-MAP ENC (avec e-token en option), C-MAP Professional+.
Compatible Jeppesen Dynamic Licensing Service
Compatible avec Admiralty Information Overlay (AIO)
Conforme aux exigences IMO MSC.232(82), IMO A.694(17)

Caractéristiques

L'ECDIS FMD3100 :

Standard : IMO MSC-232(82), IMO A.694(17), IEC61174ed3

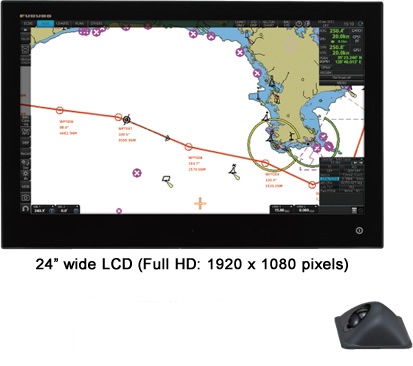

Ecran : 24 pouces Wide Full HD
Cartes : S57 Ed3, ARCS et C-Map Ed3 avec E-token optionel
Mode de presentation : North Up TM et RM, Course Up TM et RM, Head Up RM, Route Up RM
Affichage ARPA et AIS : Oui
Superposition image radar : Réseau LAN
Entrées data (standard) : 4 ports (IEC61162-1/2: 2 ports, IEC61162-1: 2 ports)
Entrées/Sorties digitales : Oui (option)
Entrées analogiques : Oui (option)
Sortie vidéo : RGB
Port USB : Oui
Imprimante : USB
Alimentation : Panel PC : 100-230 VAC & 24 VDC ; Sensor Adaptor : 24 VDC
T° de fonctionnement : -15°C à + 55°C
Protection : IP65 EN FACADE
Tracking vidéo automatique : OUI
Dégivrage automatique
Alimentation : 12-24 Vcc
Consommation : Nominale 100 W ; max. 200 W
Etanchéité : IP66
Température de fonctionnement : -32°C à +55°C
Poids : 13,7Kg

Contenu

1 X Panel PC (PCU-3000)
1 X Trackball (RCU-030)
1 X Lecteur de DVD
1 X Notice d'installation (DVD)

00002051800	Adaptateur serie 8 ports (FMD3200B)	NC
00854246000	CP03-28901 CONNECTEUR	60,52 € TTC (22%)
00159078000	OP24-62 KEYBOARD FMD-3100	266,33 € TTC (22%)
00157333000	SAFENET ETOKEN 5110 for FMD-3100	NC
00156258000	OP24-60 HOOD PCU-3010	NC
00156257000	OP24-59 BRACKET PCU-3010	NC
00156256000	OP24-58 CABLE CLAMP PCU-3010	NC
00126326000	ETRIER OP24-42 POUR FMD3100	NC
00126325000	OP24-41 KEYBOARD FMD-3100 - Remplacé par 00159078000	193,69 € TTC (22%)
00126323000	OP24-40 HOOD FMD-3100	NC
00126321000	OP24-39 CABLE CLAMP FMD-3100	NC
00126319000	OP24-38 FM FIXTURE ASSEMBLY FMD-3100	NC
00126270000	ETOKEN PRO 72K(JAVA) DONGLE USB ET OKEN PRO 72K JAVA	358,06 € TTC (22%)
00124053000	CABLE RESEAU 30M (FSV35/FSV85/VR7000)	NC
00124052000	CABLE RESEAU 20M (FSV35/FSV85/VR7000)	NC
00124051000	FR-FTPC-CY 10M CABLE RESEAU LAN 4 PAIRES FEA2107<=>FAR2XX7	NC
00120806000	CP24-02910(20M) INSTALLATION MATERIALS	NC
00001363200	Alimentation PR240 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19)	NC
00002051900	Adaptateur serie 3 ports (FMD3200B)	NC
00002052000	Adaptateur entrée digital 8 ports (FMD3200B)	NC
00002052100	Adaptateur sortie digital 8 ports (FMD3200B)	NC
HUB-3000	HUB3000 (FMD3200B)	NC
00002490700	RCB-002 BOITE DE CONNEXION RADAR	NC
RCU-030	Commande à distance RCU-030 pour FAR15X3/15X8	NC
00003782000	Alimentation PR241 Transforme le 110/220Vca en 24Vcc - 10A MAX (FELCOM18/19) - Remplacé par 000037820NM	NC
HUB-100	HUB-100 SWITCH RESEAU LAN FAR-28X7	NC
00113296010	DVI-D/D S-LINK Câble DVI 5m pour écran extérieur	NC
00118747010	MC1.5-W-L600 CABLE 24S103881	NC
00118748010	CABLE MC1.5-W-L1000 CABLE 24S103881	44,38 € TTC (22%)
00118749010	MC1.5-W-L2000 CABLE 24S103881	NC
00118750010	MC1.5-W-L3000 CABLE 24S103881	NC
00120807000	CP24-02920(30M) INSTALLATION MATERIALS	NC
ONLINE ECDIS SPECIFIC TRAINING	Formation en ligne ECDIS spécifique au type vous permettra de connaître les fonctionnalités et l'utilisation efficace de la série Furuno ECDIS FMD-3100/3200/3300. conforme aux exigences réglementaires	NC
