FSS3BB
Ecoscandagli da pesca sportiva e professionale Articolo : IMD0365900ABlack Box Ecoscandaglio di valutazione biomassa e specie ittiche 1-3 KW TruEcho CHIRP doppia frequenza
PREZZO : Contattare Furuno ItaliaDescrizione
PANORAMICA
Il FSS-3BB è un ecoscandaglio professionale di fascia alta a doppia frequenza composto da Trackball Control Unit, Processore , Ricetrasmettitore e Trasduttore (fornito in opzione) e display (fornito in opzione).
- IDENTI-FISH funzione innovativa che consente di distinguere i pesci con vescica natatoria da quelli sprovvisti (necessita di trasduttore compatibile)
- Grafico Dimensione-pesce fornisce una stima immediata circa la distribuzione del banco di pesci
- Funzione di registrazione e screenshot dello schermo per rivedere facilmente gli echi passati (i dati registrati possono essere salvati su dispositivo di memoria esterno)
- La posizione del banco di pesci può essere trasmessa alle apparecchiature di navigazione collegate
- InstantAccess bar permette l'accesso facilitato alle diverse opzioni del menù, con tanto di breve descrizione di ogni funzione

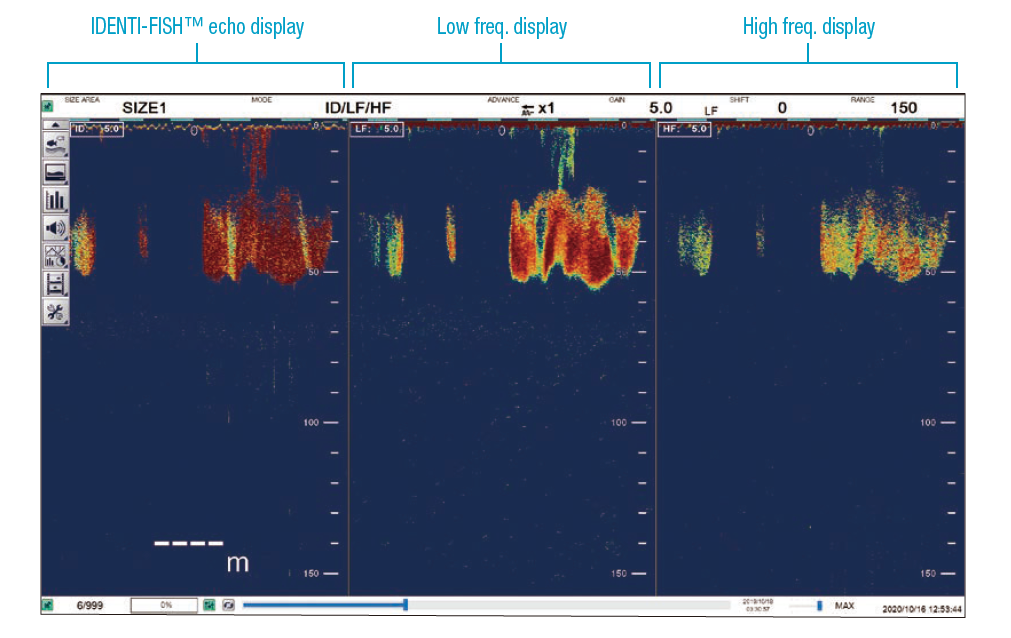

IDENTI-FISH™ - ecogramma
La funzione IDENTI-FISH™ Echo Display visualizza su ecogramma combinato gli echi ad alta e bassa frequenza, consentendo di visualizzare tramite un tono di colore differente, gli echi di pesci provvisti di vescica natatoria da quelli sprovvisti.
Quando l'eco visualizzato è di colore rosso-marrone, possiamo ipotizzare che si tratti di un pesce provvisto di vescica natatioria.
Quando invece l'eco è di colore verde chiaro, possiamo ipotizzare si tratti di un pesce sprovvisto di vescica natatoria.
La funzione eco IDENTI-FISH™ visualizza echi di colore diverso a seconda delle specie ittiche in modo da poter identificare rapidamente le specie e la loro distribuzione anche se mescolate insieme.

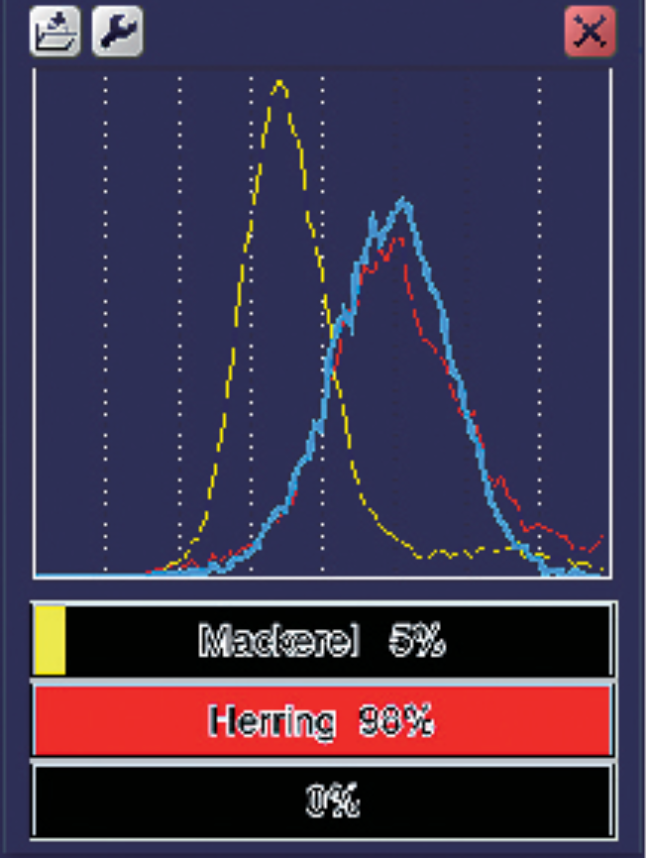

IDENTI-FISH™ - istogramma grafico
Il grafico IDENTI-FISH™ confronta gli istogrammi del banco di pesci all'interno dell'intervallo di misurazione con i dati del modello e indica la somiglianza delle specie di pesci tramite valori numerici e grafici a barre. I dati del modello predefinito salvati nel sistema sono sgombri e aringhe dell'Atlantico. È possibile aggiungere nuove specie di pesci nei dati del modello e creare curve di riferimento personalizzate per qualsiasi specie di pesce. È possibile misurare e analizzare due aree dell'ecogramma contemporaneamente.

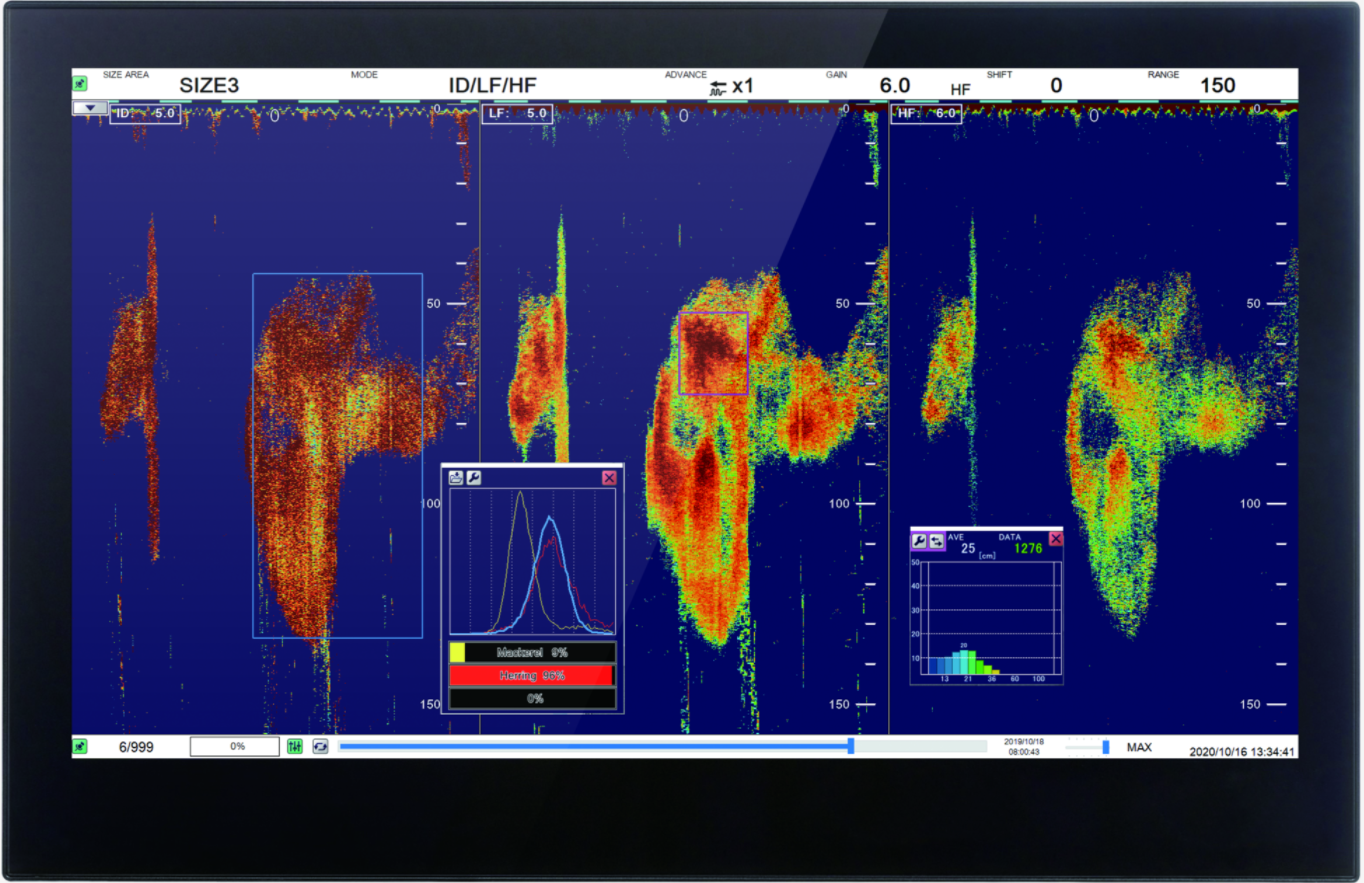

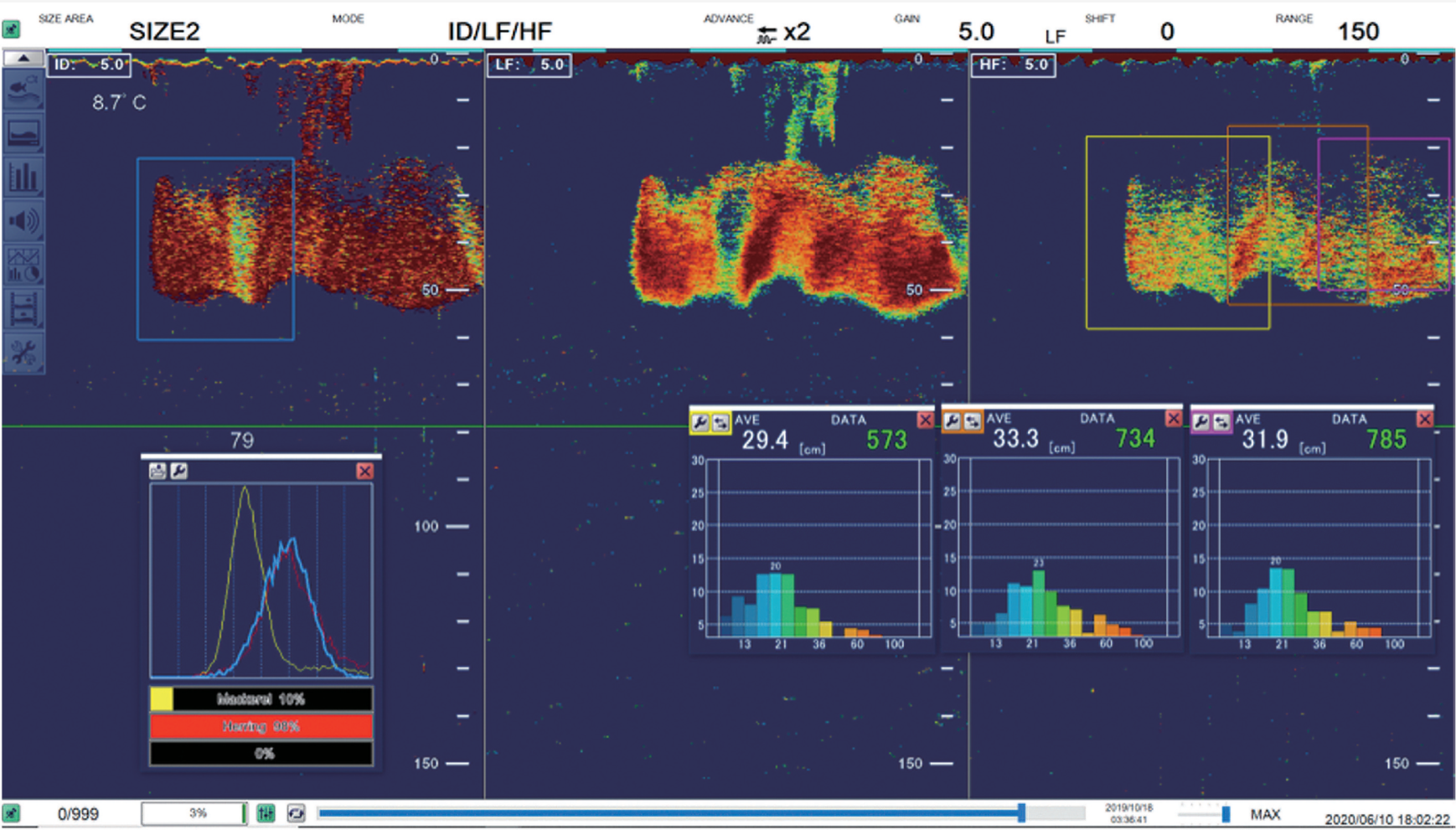

CALCOLO DIMENSIONE PESCE
L'FSS-3BB misura le dimensioni e la distribuzione dei pesci nel banco selezionato e visualizza queste informazioni in un grafico che può essere compreso a colpo d'occhio. La tecnologia TruEcho CHIRP ™ ha migliorato l'accuratezza e l'affidabilità delle misurazioni e dei grafici delle dimensioni dei pesci.
E' possibile analizzare fino a 3 grafici contemporaneamente.
Questa funzione consente di confrontare e analizzare le dimensioni dei pesci e la densità dei banchi, che sono dati chiave quando si mira a pesci di una dimensione particolare.
L'utente può scegliere 4 metodi di misurazione:
1- Intera area ? misura tutti i pesci rilevati
2- Range specifico ? misura i pesci rilevati entro una profondità selezionata
3- Fondale ? misura i pesci vicino al fondale marino
4- Specifica area ? misura i pesci all'interno di un'area selezionata

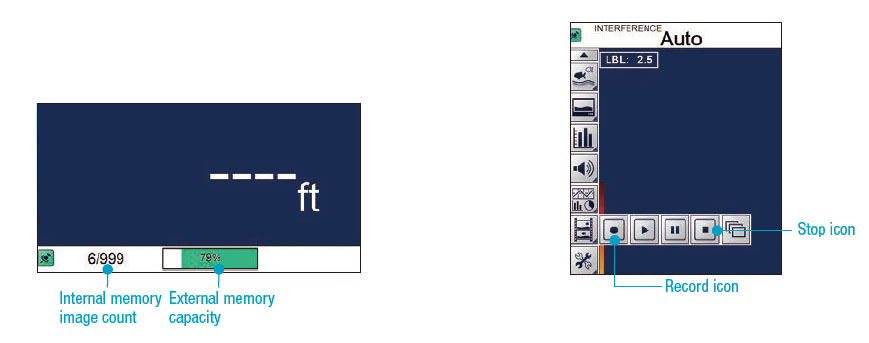

SCREENSHOT & REGISTRAZIONE
E' possibile salvare fino a 999 screenshot nella memoria interna ma è anche possibile installare un dispositivo di memoria esterno per aumentare la capacità.
E' possibile anche registrare l'ecogramma per rivederlo successivamente.
La combinazione delle due funzioni consente all'utente di comparare ed analizzare con più efficienza l'immagine eco.

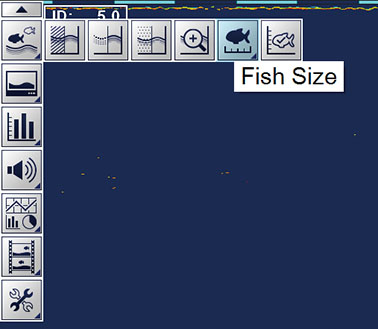

INSTANTACCESS BAR™
Nella parte alta del display sono sempre disponibili per accesso e regolazione immediata tramite trackball dedicata, le principali funzioni: Range, Shift, Gain , Avanzamento, Display Mode menù.
In aggiunta è possibile aggiungere fino a 10 funzioni nella InstantAccess bar™ per un accesso immediato

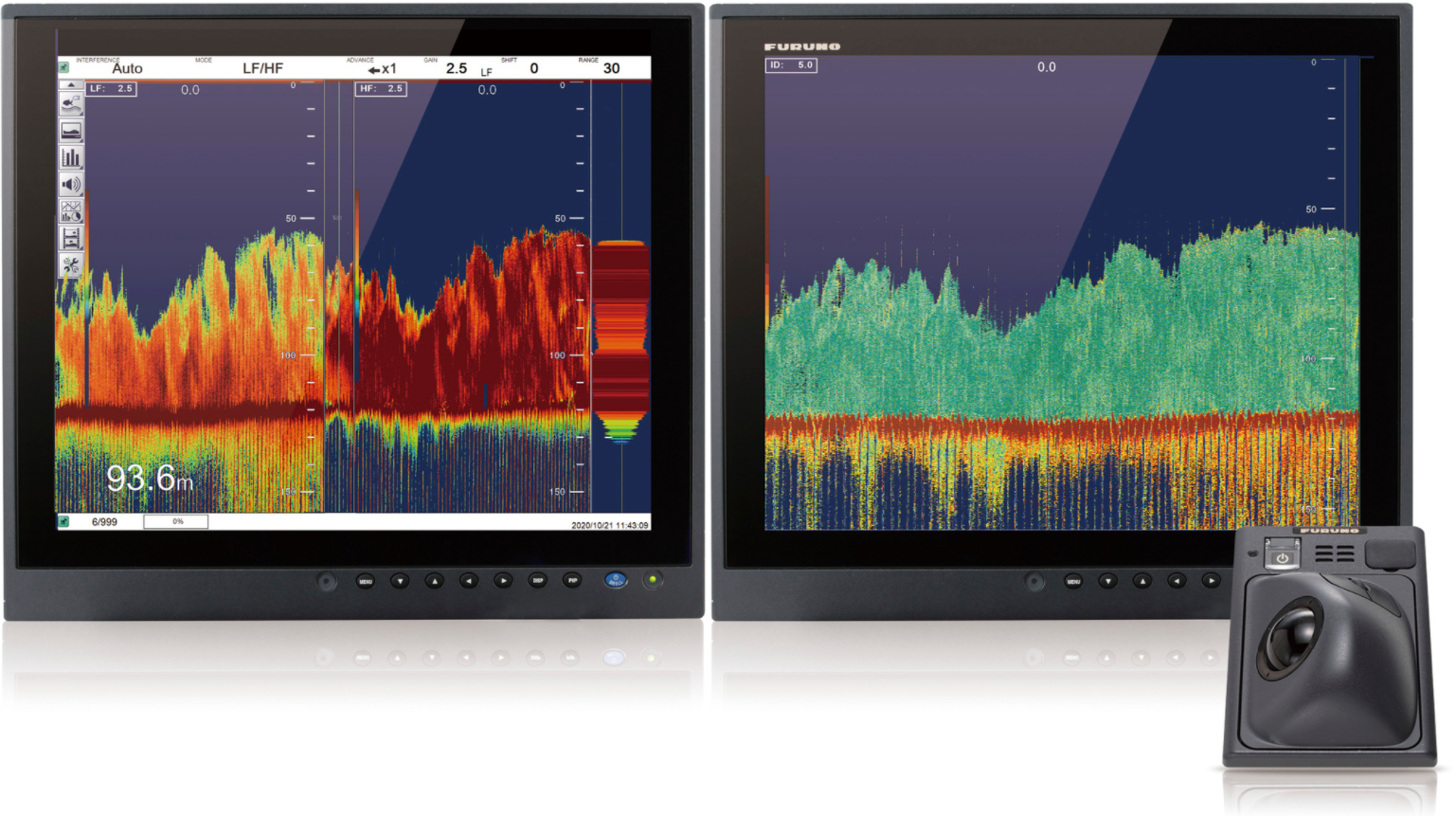

DUAL MONITOR
FSS-3BB supporta una configurazione a doppio display.
Nella foto ad esempio si può notare a sinistra l'ecogramma alta/bassa frequenza, mentre a destra IDENTI-FISH™ eco display

Caratteristiche
- 3kW TruEcho CHIRP
- Trasmissione simultanea
- Funzionamento facilitato grazie alla Trackball Control Unit.
- Grafico Dimensione-pesce fornisce una stima immediata circa la distribuzione del banco di pesci
- Funzione di registrazione e screenshot dello schermo per rivedere facilmente gli echi passati
- Modalità di scorrimento consente all'utente di rivedere i dati passati
- I dati registrati possono essere salvati su dispositivo di memoria esterno
- Processore e Ricetrasmettitore separati per installazione anche su imbarcazioni di grandi dimensioni
- Compatibile con i NET sensor TE-155 (Marport), TS-337A (Imaginex) e TI System (Simrad)
Contenuto
1 x Processor Unit FSS-301
1 x Trackball Control Unit RCU-026
1 x Transceiver Unit FSS-302
Caratteristiche tecniche
Alimentazione : 12/24 V
Frequenza : 15-242 kHz
Impermeabilita : 22 IP
Potenza : 1k-3k W
Ethernet : 1
Parti e accessori
CM265LHG | CM265LHG 12M SONDE EXT COQUE CHIRP/PLAST. 1KW/P-T/XID/NU Calibré Fish size+Identi-Fish | Contattare Furuno Italia |
CM599LHG | CM599LHG TRANSDUCER URETANO CON SENS TEMP | Contattare Furuno Italia |
MU150HD | 15" LCD Display High Bright | Contattare Furuno Italia |
MU152 | 15" LCD Display IMO per Radar series FAR15x8 | Contattare Furuno Italia |
MU190 | 19" LCD Display IMO per Radar e ECDIS - Sostituito da IMD033080BC | Contattare Furuno Italia |
MU190HD | 19" LCD Display High Bright | 6 331,80 € IVA inclusa |
MU231 | 23.1" LCD Display IMO per Radar e ECDIS - Sostituito da IMD033100AC | Contattare Furuno Italia |
MU270W | 27" WIDE LCD Display IMO per Radar e ECDIS | Contattare Furuno Italia |
00118631010 | 6TPSH-XH12X2-L5.0SP2 CABLE ASSEMBLY 24S103894 | Contattare Furuno Italia |
00159466000 | CABLE ASSEMBLY HDMI-TO-DVI-A-L10.3M 06S100540 | Contattare Furuno Italia |
00140717000 | HDMI-TO-DVI-L=10.3M CABLE ASSEMBLY 02S10090 | Contattare Furuno Italia |
00159467000 | HDMI-TO-DVI-A-L5.3M CABLE POUR ECRAN DEPORTE 06S100540 | Contattare Furuno Italia |
00003043900 | RU-1746B2 ALIMENTATION AC/DC 220VAC --> 24VCC 13 AMP | Contattare Furuno Italia |
00117182000 | OP24-27 KIT INCASSO RCU-026 KIT MONTAGGIO A INCASSO RCU-026 | Contattare Furuno Italia |
00002740400 | PM111LHG TRASDUTTORE CHIRP 2kW 38-75/130-210kHz BROADBAND URETANO CON SENS TEMPERATURA | Contattare Furuno Italia |
00002740500 | PM111LM TRANSDUCER | Contattare Furuno Italia |
00137458000 | C44-02 50M EXTENSION CABLE | Contattare Furuno Italia |
00003767300 | TRANSDUCER PM411LWM | Contattare Furuno Italia |
CM599LM | CM599LM Sonde CHIRP URETHANE 3 kW Tank/Cavity/Pocket Moun 28-60 kHz et 80-130 kHz | Contattare Furuno Italia |
00118632010 | 6TPSH-XH12X2-L10SP2 CABLE ASSEMBLY 24S103894 | Contattare Furuno Italia |
00002740800 | CM275LHW TRANSDUCER | Contattare Furuno Italia |
00002740300 | CM265LM 12M SONDE EXT COQUE CHIRP/PLAST. 1KW/P-T/XID/NU | Contattare Furuno Italia |
00157814000 | CABLE ASSEMBLY WO2511 30M 86S000050 | Contattare Furuno Italia |
00003767400 | TRANSDUCER CM599LHW | Contattare Furuno Italia |
00003624400 | CP10-10100 10M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | Contattare Furuno Italia |
00140718000 | HDMI-TO-DVI-L=5.3M CABLE EQUIPE HDMI - DVI 5.3M - Sostituito da 00147145000 | Contattare Furuno Italia |
00157817000 | DVI/USB_REPEATER TM000-FDX06_TXRX_50M 86S000050 | Contattare Furuno Italia |
00137462000 | C44-02 30M CABLE RALLONGE | Contattare Furuno Italia |
00157815000 | CABLE ASSEMBLY WO2512 50M 86S000050 | Contattare Furuno Italia |
00003672200 | CP10-10150 INSTALLATION MATERIALS FSV-75 | Contattare Furuno Italia |
00157811000 | DVI/USB_REPEATER TM000-FDX06_TXRX_30M 86S000050 | Contattare Furuno Italia |
00003624600 | CP10-10120 20M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | Contattare Furuno Italia |
00157818000 | DVI/USB_REPEATER TM000-FDX06_TXRX100M 86S000050 | Contattare Furuno Italia |
00157819000 | DVI/USB_REPEATER TM000-FDX06_TXRX 86S000050 | Contattare Furuno Italia |
00157813000 | DVI/USB_REPEATER TM000-FDX06_TX 86S000050 | Contattare Furuno Italia |
00157812000 | TM000-FDX06_RX DVI/USB_REPEATER 86S000050 | Contattare Furuno Italia |
00157816000 | CABLE ASSEMBLY WO2513 100M 86S000050 | Contattare Furuno Italia |
00110754010 | RNS-08-132 CABLE ASSEMBLY 03S0020 | Contattare Furuno Italia |
00003782000 | PR-241 ALIMENTATORE 220VAC-24V CON INGRESSO 24V BACK-UP AC/DC POWER SUPPLY UNIT | Contattare Furuno Italia |
00003624700 | CP10-10130 40M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | Contattare Furuno Italia |
00003624800 | CP10-10140 50M LAN PROCESSOR UNIT - TRANSCEIVER PROCESSEUR->TRANSCEIVER | Contattare Furuno Italia |
00003624500 | CP10-10110 15M INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | Contattare Furuno Italia |
00003719400 | FSS-302-E TRANSCEIVER UNIT | Contattare Furuno Italia |
00002761900 | RCU-026 CLAVIER TRACKBALL FAR3000/FMD32XX/FSS3BB | Contattare Furuno Italia |
00003719100 | FSS-301 PROCESSOR UNIT | Contattare Furuno Italia |
00108574000 | 26P0018(LF) CON PRINTED CIRCUIT BOARD | Contattare Furuno Italia |
00158689000 | PRINTED CIRCUIT BOARD 02P6392A(LF) CTRL FSS-302 | Contattare Furuno Italia |
00156485000 | CABLE ASSEMBLY CABLE-SATA(B786U340) | Contattare Furuno Italia |
00158696000 | PRINTED CIRCUIT BOARD 02P6391A(LF) PWR FSS-302 | Contattare Furuno Italia |
00156472000 | 10P7099(LF) PIF PRINTED CIRCUIT BOARD FSV-7503 | Contattare Furuno Italia |
00158697000 | PRINTED CIRCUIT BOARD 02P6393(LF) TRX FSS-302 | Contattare Furuno Italia |
00159277000 | CPU BOARD PCOM-C605-FJ KIT W/O SATA CABLE | Contattare Furuno Italia |
00158699000 | PRINTED CIRCUIT BOARD 02P6390(LF) FIL FSS-302 | Contattare Furuno Italia |
00156478000 | PCOM-C605-FJ KIT CPU BOARD 86S00001 | Contattare Furuno Italia |
00156471000 | 10P7104(LF) PSPK PRINTED CIRCUIT BOARD FSV-7503 | Contattare Furuno Italia |
00116956000 | MU3955N1 BALL TAS4728N1 SP | Contattare Furuno Italia |
00108573000 | 26P0015(LF) PWR PRINTED CIRCUIT BOARD MU150HD/190RH/V | Contattare Furuno Italia |
00141693000 | 24P0125 KEY-USB1 KEY-USB1 PCB W/SHIELD FORM CHINA RCU24/5/6 | Contattare Furuno Italia |
00141717000 | PRINTED CIRCUIT BOARD 24P0123(LF) PWRSW CHINA RCU-026 | Contattare Furuno Italia |
00116957000 | MU3955N2 RING UNIT TAS4728N1 SP | Contattare Furuno Italia |
00123220000 | 05-085-1011/2/3/4 CACHE BOUTON DSC-60 | Contattare Furuno Italia |
00158690000 | 80-0696 MJ CONNECTOR ASSEMBLY | Contattare Furuno Italia |
00158691000 | SP02-05901 SPARE PARTS | Contattare Furuno Italia |
00141716000 | 24P0122(LF) TBKEY PRINTED CIRCUIT BOARD | Contattare Furuno Italia |
00158692000 | CP02-09701 INSTALLATION MATERIALS | Contattare Furuno Italia |
00158693000 | FSS-302 COVER COVER ASSEMBLY | Contattare Furuno Italia |
00158707000 | -252746 SSD | Contattare Furuno Italia |
00158709000 | FSS-301 CASE CASE ASSEMBLY | Contattare Furuno Italia |
00116958000 | MU3955N3 BALL&RING UNIT TAS4728N1 SP | Contattare Furuno Italia |
