FSV75
Sonar da pesca Articolo : IMD02333001Il più avanzato sonar a semicerchio (Half-Circle) da 180 kHz per il rilevamento e dettaglio dell'immagine in 3D senza precedenti.
PREZZO : Contattare Furuno ItaliaDescrizione
3 TECNICHE PER NON PERDERE NULLA

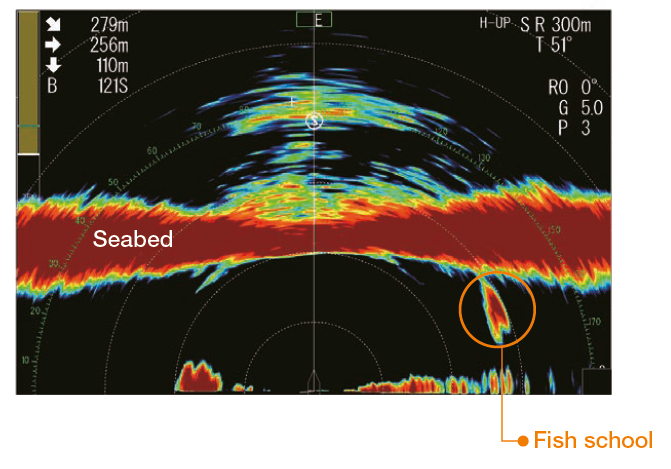

- Un esclusivo fascio a forma di ventaglio per un'ampia area di scansione e un'elevata frequenza operativa (180kHZ)
area di scansione più ampia, dalla superficie al fondale marino, insieme ad una impressionante risoluzione che garantisce un'eccezionale separazione del bersaglio, l'identificazione dei pesci vicino al fondo ed una migliore precisione di tracciamento
- Campo di rilevamento migliorato e più ampio

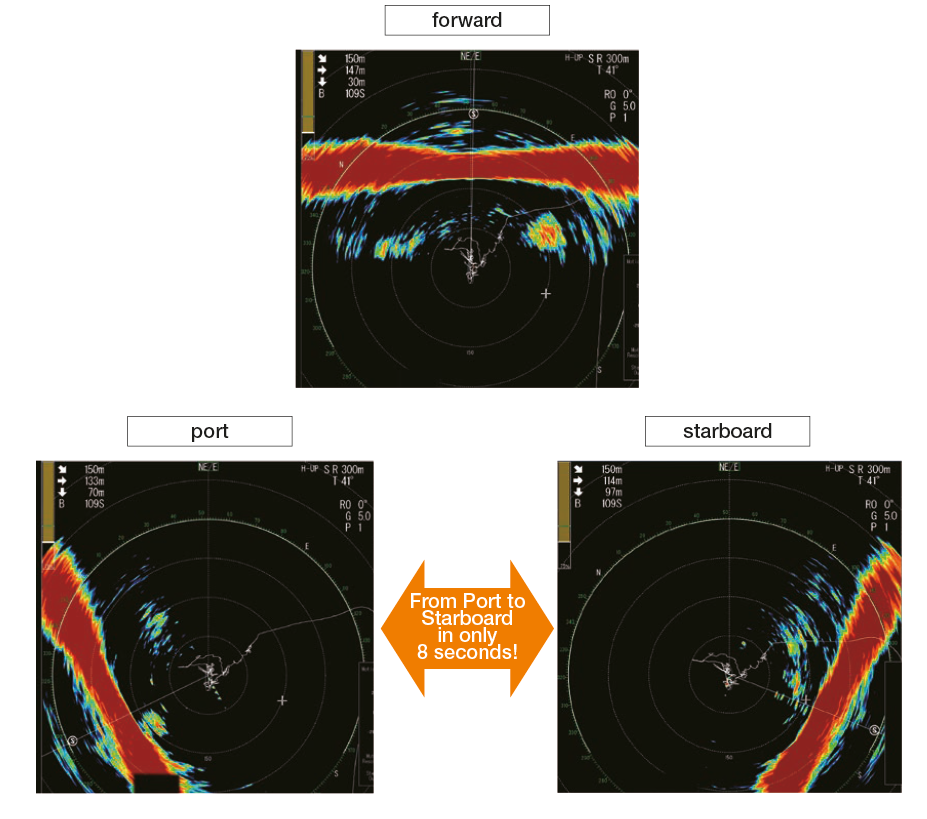

- Elevata velocità di scansione, inclinazione e trasmissione
da babordo a tribordo in soli 8 secondi - ideale per seguire pesci veloci come tonni

MASSIMA EFFICIENZA CON LE FUNZIONI IN 3D

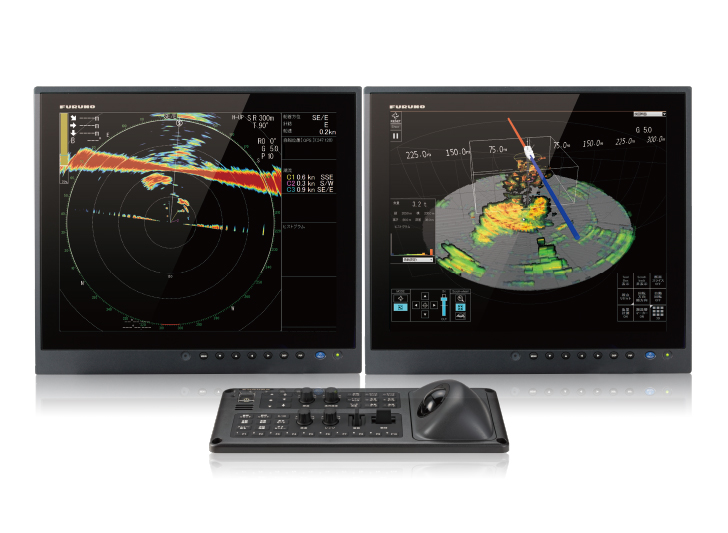

FSV-75 supporta la configurazione a doppio monitor per raggiungere le massime prestazioni.
È possibile dedicare una visualizzazione alle funzioni 3D e l'altra alla rappresentazione convenzionale.
Principalmente, ci sono cinque tipi di modalità 3D, descritti di seguito

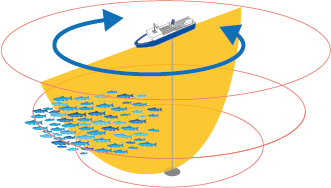

3D SWEEP CROSS-SECTION
Scansione della sezione trasversale con inclinazione fissa a 90° e sweep automatico - utile per la ricerca e l'identificazione della posizione dei banchi di pesci.

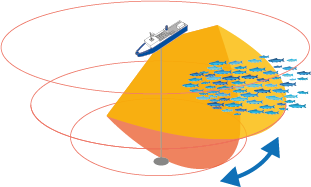

3D TILT CROSS-SECTION
Direzione di sweep fissa ed angolo di inclinazione automatico - utile per visualizzare la forma della rete e la posizione dei banchi di pesci al suo interno (particolarmente utile per la tecnica con reti a circuizione)

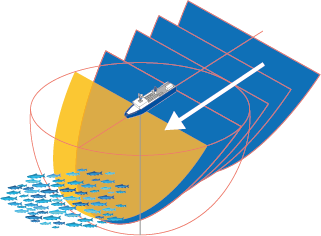

3D FORWARD DETECTION - HISTORY
Scansione frontale, davanti alla barca, con direzione di sweep ed angolo di inclinazione fissi, con rappresentazione della storia delle scansioni precedenti dietro la barca; utile sia per analizzare il profilo del fondale che per ricercare banchi di pesci

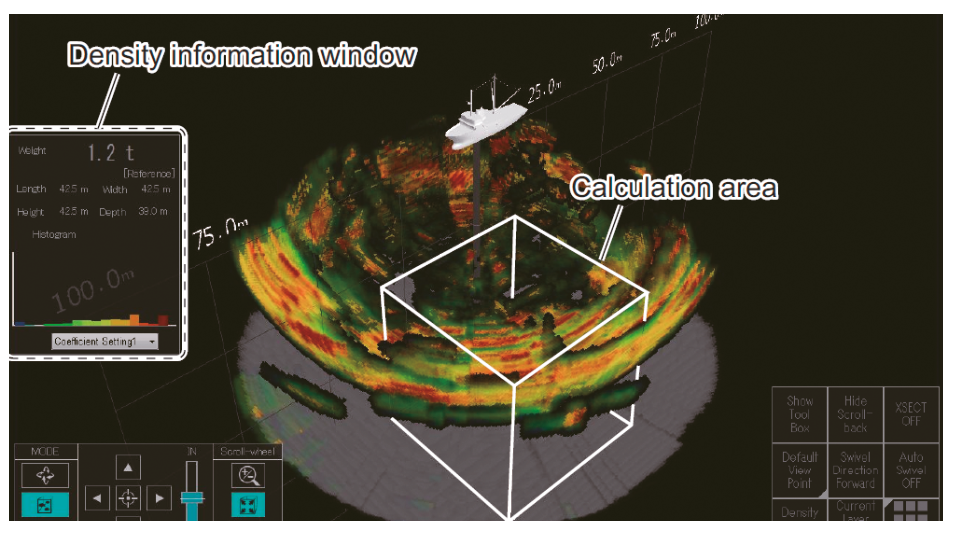

3D DENSITY CALCULATIONS
Crea un'area virtuale, una sorta di cesto, e fornisce una stima del volume di pesce al suo interno (peso totale del pesce e distribuzione); aiuta a capire il momento giusto per le operazioni di pesca massimizzando tempo ed efficienza

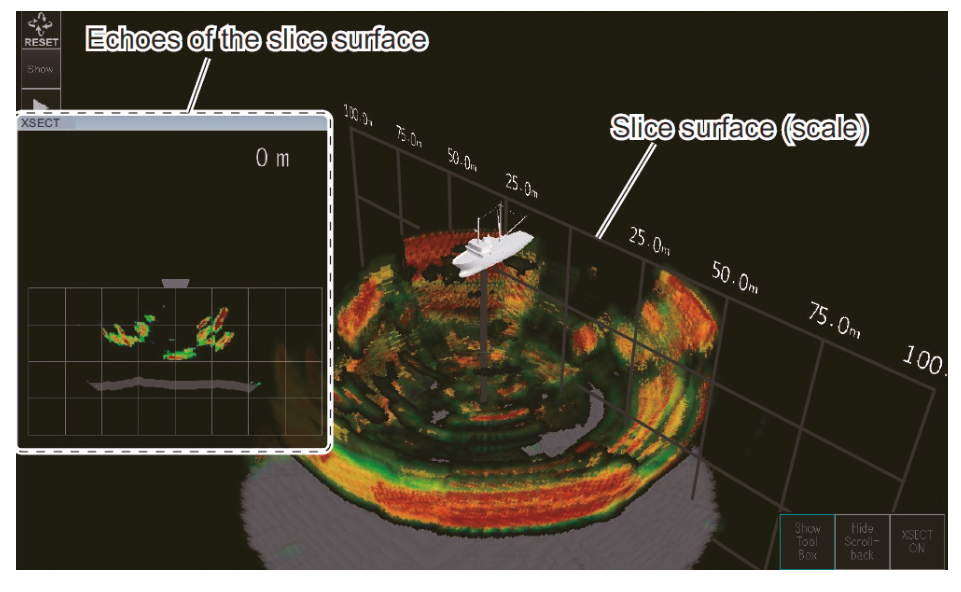

3D CROSS-SECTION SLICE
Consente di visualizzare l'eco della sezione trasversale su un piano verticale o orizzontale

SISTEMA STABILE E SICURO
- Guida per tank: robusto meccanismo antivibrante garantisce le massime prestazioni e stabilità
- Sensore di movimento integrato
- Movimento veloce dell'unità a scafo (solo 11 secondi per ritirare il trasduttore) combinato con l'indicatore di posizione del trasduttore per la massima sicurezza
- Possibilità di fermare la risalita dell'unità scafo in qualsiasi posizione desiderata
- Memoria SSD interna per garantire maggiore stabilità e durata

PERSONALIZZAZIONE E FUNZIONALITA'

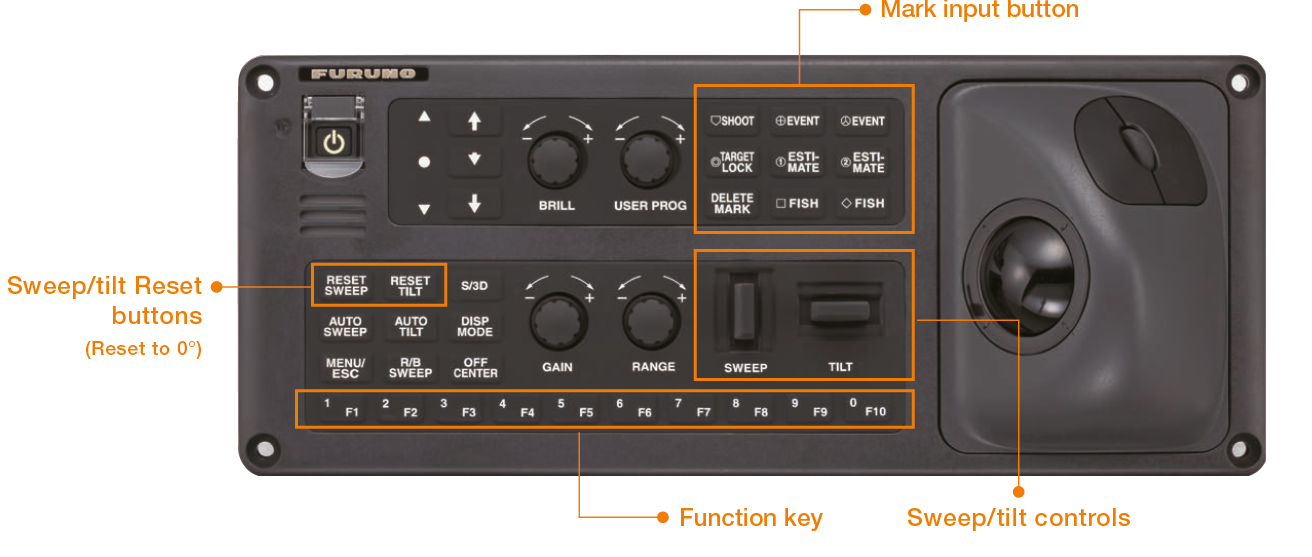

- 10 pulsanti dedicati alle funzioni operatore, programmabili in base alle esigenze
- Pulsanti dedicati per ripristinare a 0° Tilt e Sweep
- Guadagno regolabile a passo di 0,1, per un totale di 100 livelli
- Durata impulso e potenza TX regolabili dall'utente

FUNZIONI AGGIUNTIVE
- Funzioni specifiche per il rilevamento del fondale marino che includono:
-colore del fondale ON / OFF: per rendere il fondale di colore grigio
-soglia di rilevamento: quando il livello di colore rilevato è superiore alla soglia impostata, viene riconosciuto come fondale marino
- Target-lock
Funzione di tracciamento automatico del banco di pesci per non perderlo mai di vista ed ottenere i migliori risultati
- Save-Replay e condivisione
È possibile salvare immagini ed informazioni per poterle rivedere in un secondo momento per analizzarle con maggiore cura.
È anche possibile salvare le impostazioni su una chiavetta USB per poterle condividere e caricare sulle altre navi della flotta

Vantaggi del prodotto
Il principale punto di forza di FSV-75 è l'elevata precisione di rilevamento dei pesci in prossimità del fondo marino.
In particolare, oltre alle specie ittiche convenzionali, ha un'impressionante precisione di rilevamento dei pesci senza vescica natatoria.
Il valore aggiunto di FSV-75 è l'accuratezza di rilevamento di piccoli banchi di pesci vicino al fondo del mare, che sono difficili da vedere con il convenzionale sonar a scansione completa; infatti a corto raggio i sonar a semicerchio (Half-Circle) possono scorrere più velocemente dei sonar a cerchio completo (Full-Circle)
Caratteristiche
- Tipologia di scanning : Full digital beam forming
- Frequenza : 180 kHz
- Range : 50 - 2000m
- Ricerca Audio : 1 kHz , 10 W (altoparlante opzionale)
- Risoluzione : SXGA 1280×1024
- Colori : 32 colori (immagine sonar), 6 colori (mark)
- Modalità di visualizzazione : inclinazione, scansione combinata verticale, combinazione ecoscandaglio, combinazione ecoscandaglio e verticale
- Modalità 3D : 3D singolo, 3D combinato , 3D combinato ecoscandaglio
- Interfaccia I/O :
- Uscita Video : 2 ch, HDMI, SXGA
- NMEA0183 x 5 ch (V1.5/2.0/3.0/4.0/4.1)
- External KP x 1 ch, current loop or contatto chiuso
- Voce x 1 ch, 10 W, 4 ohms, monofono
- Gyrocompass: 1 ch, AD-10
- Ingresso Ecoscandaglio : 1 ch, VI-1100A analogico
- Chiusura Contatto x 1 ch, per switch esterno
- USB: USB2.0 x 2 ch, USB3.0 x 2 ch
- LAN: x 2 ch, Ethernet, 1000Base-T
Contenuto
1 x Unità Processore
1 x Unità di Controllo
1 x Transceiver
1 x Unità Scafo
1 x Matching box
Videos
Parti e accessori
00154459000 | OP10-54 MAIN SHAFT REPLACEMENT KIT | Contattare Furuno Italia |
00002302500 | VI-1100A-E INTERFACCIA ECO INTERFACCIAMENTO ECOSCANDAGLIO INTERFACE UNIT EXTERNAL E/S | Contattare Furuno Italia |
00116597010 | EXTERNAL LOUDSPEAKER SEM-21Q - - Sostituito da 00120854000 | Contattare Furuno Italia |
SN356100463 | FSV75-TD-CHECKER FSV75-TD-CHECKER | Contattare Furuno Italia |
00155154000 | OP10-56 ATTACHMENT KIT FSV-75 | Contattare Furuno Italia |
00003043900 | RU-1746B2 RU-1746B2 (CHINA) - | Contattare Furuno Italia |
00003626600 | FSV-7501-E-5 CONTROL UNIT | Contattare Furuno Italia |
00154231000 | OP10-53 ATTACHMENT FLANGE 450 | Contattare Furuno Italia |
00003629800 | FSV-7540-B1 HULL UNIT LESS X-DCR | Contattare Furuno Italia |
00003629900 | FSV-7541-B1 HULL UNIT LESS X-DCR | Contattare Furuno Italia |
00003630000 | FSV-7590/7570-180-B1 TRANSDUCER | Contattare Furuno Italia |
SN356100464 | FSV75-DRIVE-CHECKER FSV75-DRIVE-CHECKER | Contattare Furuno Italia |
SN300000086 | FSV75-DRIVE-CHECKER FSV75-DRIVE-CHECKER | Contattare Furuno Italia |
00003625900 | FSV-7504-E-10 REMOTE CONTROLLER | Contattare Furuno Italia |
00003625800 | FSV-7504-E-5 REMOTE CONTROLLER | Contattare Furuno Italia |
00155232000 | 10CA10147*5M* CABLE ASSEMBLY | Contattare Furuno Italia |
00154228000 | OP10-50 ATTACHMENT FLANGE 150 | Contattare Furuno Italia |
00155231000 | 10CA10147*2M* CABLE ASSEMBLY | Contattare Furuno Italia |
00154229000 | OP10-51 ATTACHMENT FLANGE 250 | Contattare Furuno Italia |
00154230000 | OP10-52 ATTACHMENT FLANGE 350 | Contattare Furuno Italia |
SN300000087 | FSV75-TD-CHECKER FSV75-TD-CHECKER | Contattare Furuno Italia |
00155229000 | 10CA10110*5M* CABLE ASSEMBLY | Contattare Furuno Italia |
00003782000 | PR-241 ALIMENTATORE 220VAC-24V CON INGRESSO 24V BACK-UP AC/DC POWER SUPPLY UNIT | Contattare Furuno Italia |
00120854000 | SEM-21Q ALTOPARLANTE ESTERNO CONNETTORE JACK - | 103,70 € IVA inclusa |
EXU00001041 | 3D MODE UNLOCK CODE FSV-75 | Contattare Furuno Italia |
00003624500 | CP10-10110 CAVO LAN 15M FSV-75 TRA PROCESSORE-TRANSCEIVER | Contattare Furuno Italia |
00003624700 | CP10-10130 *40M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | Contattare Furuno Italia |
00003624800 | CP10-10140 *50M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | Contattare Furuno Italia |
00003628200 | FSV-753-180-T HULL UNIT FSV-75 STROKE 800mm CON TANK IN ACCIAIO | Contattare Furuno Italia |
00003672200 | CP10-10150 INSTALLATION MATERIALS | Contattare Furuno Italia |
00003628400 | FSV-754-180-T HULL UNIT FSV-75 STROKE 1100mm CON TANK IN ACCIAIO | Contattare Furuno Italia |
00003624600 | CP10-10120 CAVO LAN 30M FSV-75 TRA PROCESSORE-TRANSCEIVER | Contattare Furuno Italia |
00003624400 | CP10-10100 *10M* INSTALLATION MATERIALS PROCESSEUR->TRANSCEIVER | Contattare Furuno Italia |
00119636010 | 10S2380 *40M* 5-PAIR CABLE 10S2380-1 | Contattare Furuno Italia |
00119633010 | 10S2380 *10M* 5-PAIR CABLE 10S2380-1 | Contattare Furuno Italia |
00119635010 | CAVO 30M PROCES/TRANSCE FSV75 10S2380 PROCESSORE/TRANSCEIVER PER FSV-75 | Contattare Furuno Italia |
00119634010 | CAVO 20M PROCES/TRANSCE FSV75 10S2380 PROCESSORE/TRANSCEIVER PER FSV-75 | Contattare Furuno Italia |
00119639010 | 5-PAIR CABLE 10S2380 *100M* 10S2380-1 | Contattare Furuno Italia |
00119638010 | 10S2380 *60M* 5-PAIR CABLE 10S2380-1 | Contattare Furuno Italia |
00119637010 | 5-PAIR CABLE 10S2380 *50M* 10S2380-1 | Contattare Furuno Italia |
00155230000 | 10CA10110*10M* CABLE ASSEMBLY | Contattare Furuno Italia |
00155233000 | 10CA10147*10M* CABLE ASSEMBLY | Contattare Furuno Italia |
00003624200 | FSV-7550-180 MATCHING BOX | Contattare Furuno Italia |
00003627200 | FSV-7503 PROCESSOR UNIT | Contattare Furuno Italia |
00003626700 | FSV-7501-E-10 CONTROL UNIT | Contattare Furuno Italia |
00003627700 | FSV-751-E TRANSCEIVER UNIT | Contattare Furuno Italia |
00156504000 | 10P7086(LF) TRBVLT PRINTED CIRCUIT BOARD FSV-751 | Contattare Furuno Italia |
00156491000 | 10P7080(LF) TRX PRINTED CIRCUIT BOARD FSV-751 | Contattare Furuno Italia |
00156503000 | 10P7085(LF) TRPWR PRINTED CIRCUIT BOARD FSV-751 | Contattare Furuno Italia |
00156488000 | 10P7079(LF) TRCPU PRINTED CIRCUIT BOARD FSV-751 | Contattare Furuno Italia |
00156523000 | 10P7083(LF) TRBVC PRINTED CIRCUIT BOARD FSV-751 | Contattare Furuno Italia |
00156522000 | 10P7081(LF) TRMOB PRINTED CIRCUIT BOARD FSV-751 | Contattare Furuno Italia |
00156580000 | 10-086-5791/090-5525 INSTALLATION MATERIALS FSV-75 | Contattare Furuno Italia |
00156540000 | FSV-7580 DOME ASSEMBLY | Contattare Furuno Italia |
00156543000 | FSV-7590/7570-180 COMPLETE SOUNDOME ASSEMBLY | Contattare Furuno Italia |
00156556000 | FSV-75-800ST MAIN SHAFT 8S75 | Contattare Furuno Italia |
00156558000 | FSV-75-1100ST MAIN SHAFT 11S75 | Contattare Furuno Italia |
00157581000 | 10-086-5712 2PCS/SET UPPER SEAL SUPPORT SET | Contattare Furuno Italia |
00702340000 | CP10-07004 INSTALLATION MATERIALS - | Contattare Furuno Italia |
00156472000 | 10P7099(LF) PIF PRINTED CIRCUIT BOARD FSV-7503 | Contattare Furuno Italia |
00156478000 | PCOM-C605-FJ KIT CPU BOARD 86S00001 | Contattare Furuno Italia |
00100094000 | FSV-84/L GASKET - | Contattare Furuno Italia |
00156471000 | 10P7104(LF) PSPK PRINTED CIRCUIT BOARD FSV-7503 | Contattare Furuno Italia |
00141701000 | 03-177-2034/#6601-P KNOB (W/D SPRING) CHINA | Contattare Furuno Italia |
00108573000 | 26P0015(LF) PWR PRINTED CIRCUIT BOARD MU150HD/190RH/V | Contattare Furuno Italia |
00108574000 | 26P0018(LF) CON PRINTED CIRCUIT BOARD | Contattare Furuno Italia |
00116956000 | MU3955N1 BALL TAS4728N1 SP | Contattare Furuno Italia |
00116957000 | MU3955N2 RING UNIT TAS4728N1 SP | Contattare Furuno Italia |
00116958000 | MU3955N3 BALL&RING UNIT TAS4728N1 SP | Contattare Furuno Italia |
00123220000 | 05-085-1011/2/3/4 SWITCH COVER ASSEMBLY - | Contattare Furuno Italia |
00156464000 | 10P7096(LF) SOKEY PRINTED CIRCUIT BOARD FSV-7501 | Contattare Furuno Italia |
00154575000 | FSV-8470/80 DOWN LSW DOWN LIMIT SWITCH ASSY FSV-8470/8480 | Contattare Furuno Italia |
00154571000 | FSV-8470 UP LSW UP LIMIT SWITCH ASSY FSV-8470 800ST | Contattare Furuno Italia |
00154589000 | FSV-8470/8480 MOTOR RAISE/LOWER MOTOR ASSEMBLY FSV-8470/8480 | Contattare Furuno Italia |
00156453000 | CP10-10404 INSTALLATION MATERIALS FSV-7570/7590 | Contattare Furuno Italia |
00154574000 | FSV-8480 MID LSW MID LIMIT SWITCH ASSY FSV-8480 1100ST | Contattare Furuno Italia |
00154573000 | FSV-8470 MID LSW MID LIMIT SWITCH ASSY FSV-8470 800ST | Contattare Furuno Italia |
00154572000 | FSV-8480 UP LSW UP LIMIT SWITCH ASSY FSV-8480 1100ST | Contattare Furuno Italia |
00156609000 | FSV-7590 MOTOR STEPPING MOTOR ASSY | Contattare Furuno Italia |
00156589000 | FSV-7590 TRAIN MOTOR TRAIN MOTOR ASSY | Contattare Furuno Italia |
00159277000 | PCOM-C605-FJ KIT CPU BOARD W/O SATA CABLE | Contattare Furuno Italia |
00157747000 | 10-090-5566/67/68/71 SPRING SHAFT ASSEMBLY FSV-753/754 | Contattare Furuno Italia |
00158144000 | FSV-7540/7541 DRIVE SHAFT KIT | Contattare Furuno Italia |
00159320000 | CPU W/CFAST 75-STD CPU BOARD W/CFAST W/O SATA CABLE | Contattare Furuno Italia |
00156539000 | 10P7095(LF) MT PRINTED CIRCUIT BOARD FSV-7550 | Contattare Furuno Italia |
00156532000 | 10P7092(LF) HDRV PRINTED CIRCUIT BOARD FSV-7530 | Contattare Furuno Italia |
00156537000 | 10P7093(LF) HMS PRINTED CIRCUIT BOARD FSV-7530 | Contattare Furuno Italia |
00156485000 | CABLE-SATA(B786U340) CABLE ASSEMBLY | Contattare Furuno Italia |
00156531000 | 10P7090(LF) HFLT PRINTED CIRCUIT BOARD FSV-7530 | Contattare Furuno Italia |
00156448000 | FSV-7570-180 TRANSDUCER ASSEMBLY | Contattare Furuno Italia |
00156474000 | -1050956 CFAST CARD WITH SOFTWARE FSV-7503 | Contattare Furuno Italia |
00156526000 | 10P7087(LF) HCTL PRINTED CIRCUIT BOARD FSV-7530 | Contattare Furuno Italia |
00156527000 | 10P7088(LF) HMOT PRINTED CIRCUIT BOARD FSV-7530 | Contattare Furuno Italia |
00156528000 | 10P7089(LF) HPWR PRINTED CIRCUIT BOARD FSV-7530 | Contattare Furuno Italia |
00160383000 | FSV-75-600ST MAIN SHAFT 6S75 | Contattare Furuno Italia |
00156473000 | -1050947 SSD FSV-7503 | Contattare Furuno Italia |
00160386000 | FSV-7539 DRIVE SHAFT 6S KIT | Contattare Furuno Italia |
00156487000 | 10P7084(LF) TRFIL PRINTED CIRCUIT BOARD FSV-751 | Contattare Furuno Italia |
00154598000 | FSV-8470/80 BRAKE UNIT | Contattare Furuno Italia |
00156463000 | 80-0695 LEVER ASSEMBLY FSV7501/8501MK2 | Contattare Furuno Italia |
00156452000 | CP10-10403 INSTALLATION MATERIALS FSV-7580 | Contattare Furuno Italia |
00156451000 | CP10-10402 INSTALLATION MATERIALS FSV-7570/7590 | Contattare Furuno Italia |
00154578000 | FSV-8470 PUSH SW PUSH BUTTON SWITCH ASSY FSV-8470 800ST | Contattare Furuno Italia |
00156607000 | FSV-7590 RESOLVER TRAIN RESOLVER ASSY | Contattare Furuno Italia |
00160547000 | 03-177-2034 KNOB ASSEMBLY | Contattare Furuno Italia |
